వెల్డ్-ఆన్ పార్లమెంట్ పివోట్ కీలు

మోడల్ ఎంపికలు మరియు థ్రెడ్ రకాలు

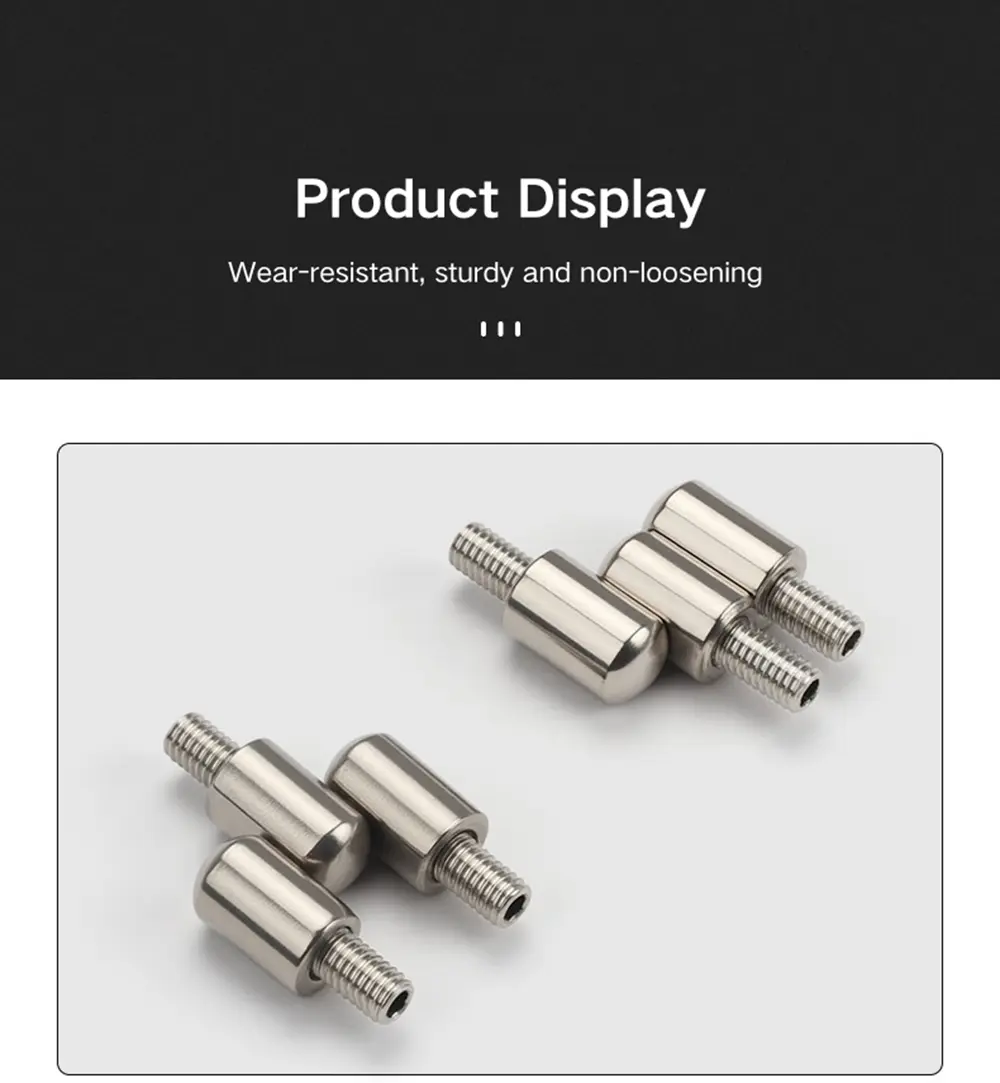

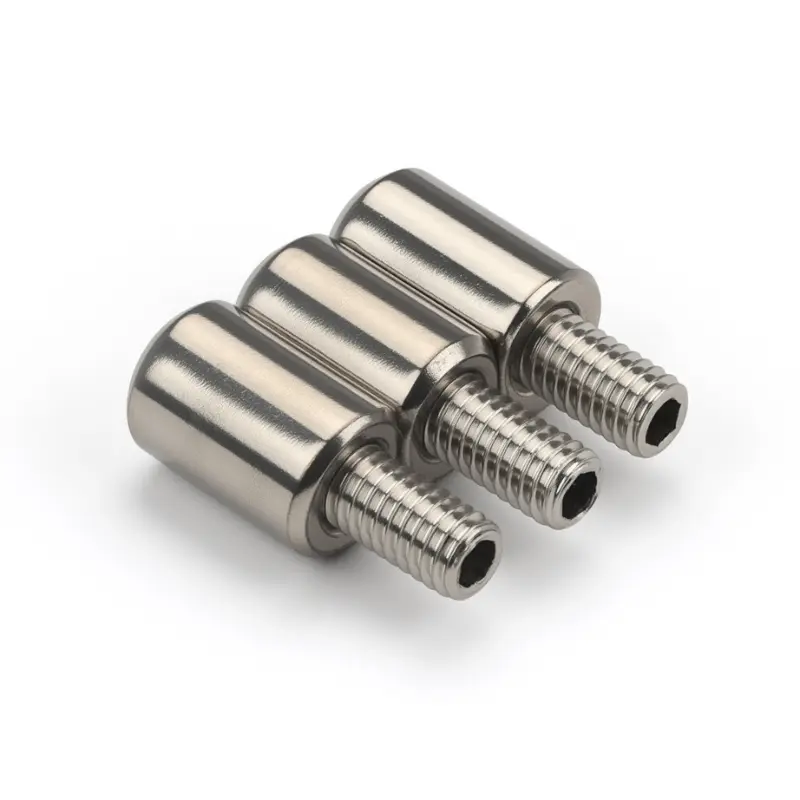

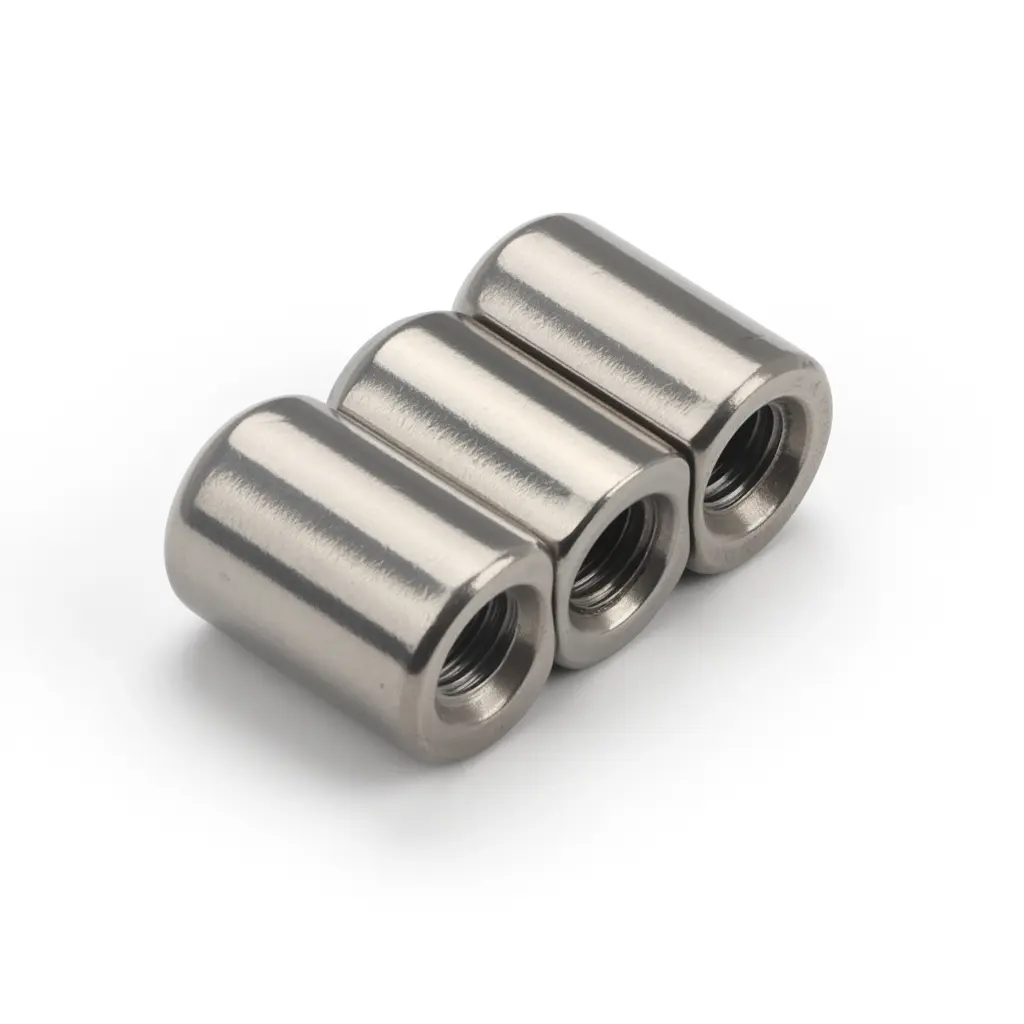

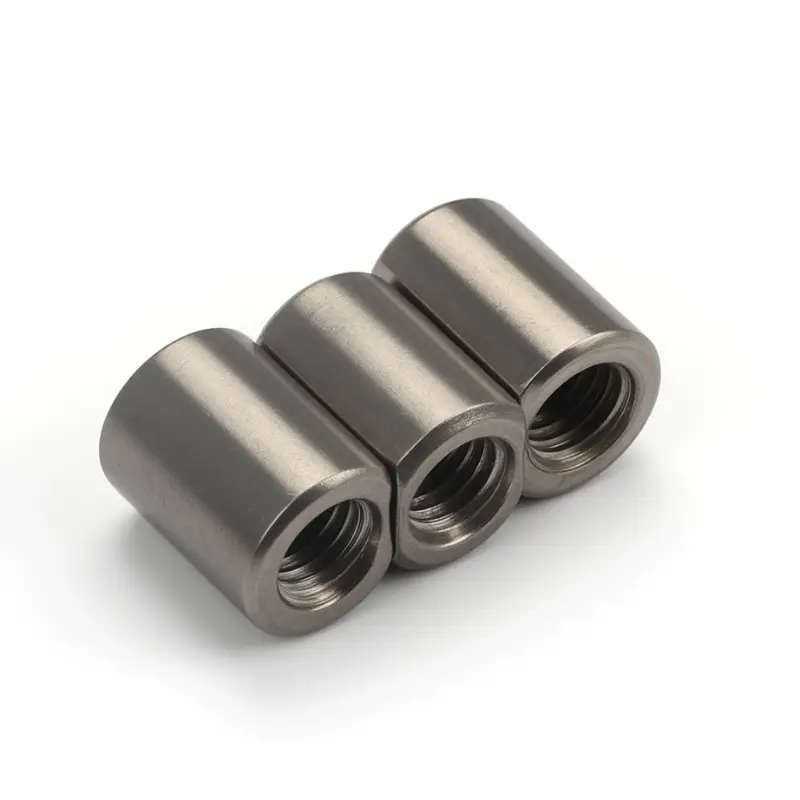

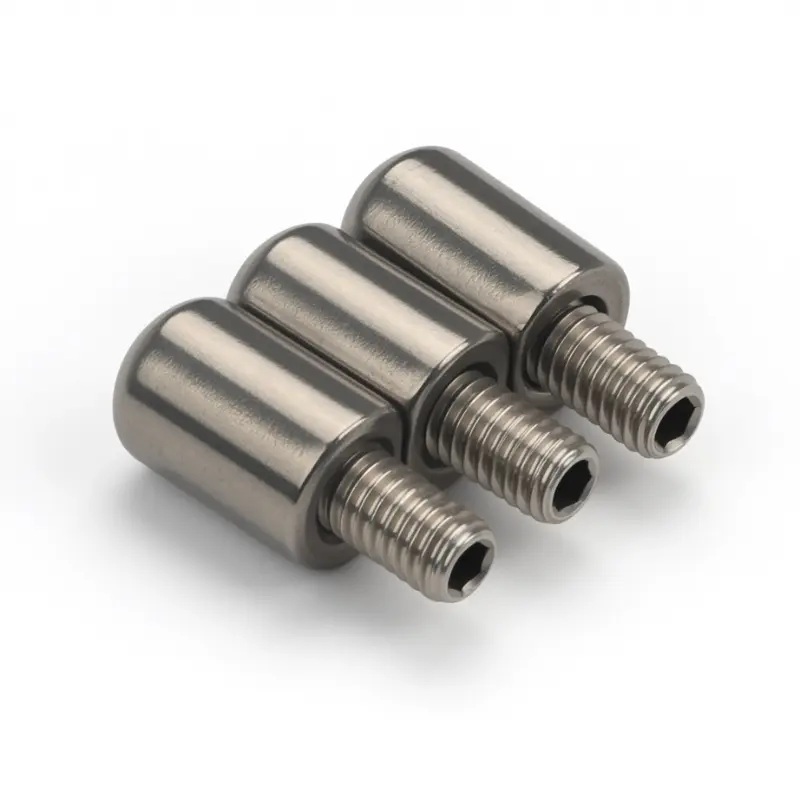

Weld-On Parliament Pivot Hinge అంతర్గత మరియు బాహ్య థ్రెడ్ వెర్షన్‌లలో M6 మరియు M8 పరిమాణాలలో అందించబడుతుంది. బాహ్య థ్రెడ్ రకం మౌంటు చివరలో పొడుచుకు వచ్చిన థ్రెడ్ స్టడ్‌ను కలిగి ఉంటుంది, అది నేరుగా డోర్ ప్యానెల్ లేదా ఫ్రేమ్‌లోని ట్యాప్ చేసిన రంధ్రంలోకి థ్రెడ్ అవుతుంది. అంతర్గత థ్రెడ్ రకం ప్యానెల్ వైపు నుండి బోల్ట్‌ను అంగీకరించే మౌంటు చివరన థ్రెడ్ సాకెట్‌ను కలిగి ఉంటుంది. రెండూ మౌంటు ఉపరితలాన్ని థ్రెడింగ్ ద్వారా నిమగ్నం చేస్తాయి మరియు శాశ్వత, స్థిరమైన ఇన్‌స్టాలేషన్ కోసం వెల్డింగ్ ద్వారా భద్రపరచబడతాయి.

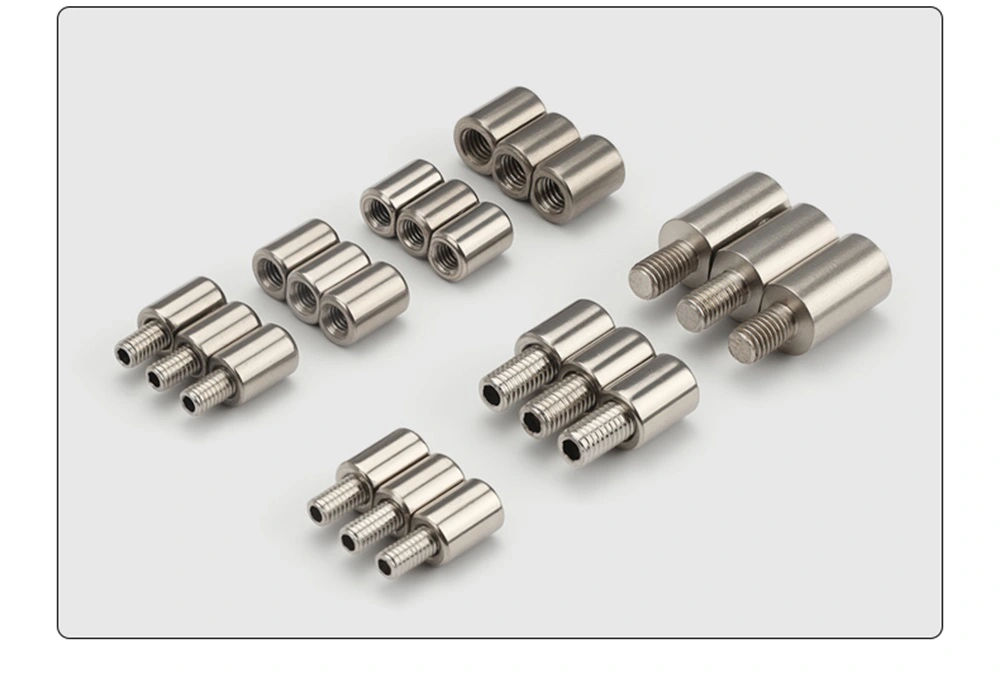

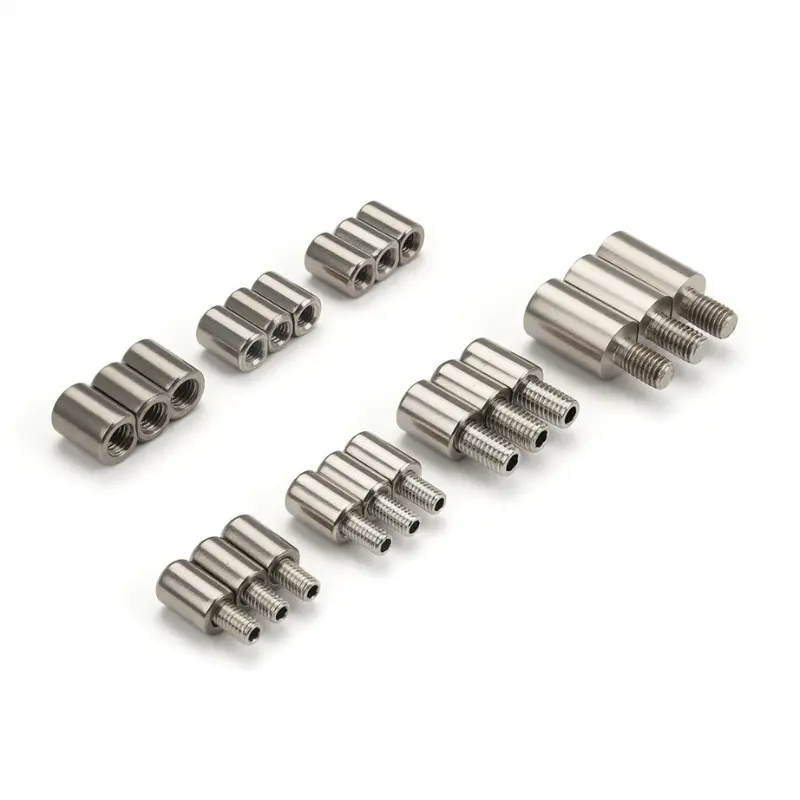

కీలు పరిధిలో, M6 బాహ్య థ్రెడ్ ఇంటిగ్రేటెడ్ రకం మరియు M6 అంతర్గత థ్రెడ్ ఇంటిగ్రేటెడ్ రకం ఫిక్స్‌డ్-పిన్ వేరియంట్‌లు — పిన్ కీలు బాడీలో భాగం మరియు తీసివేయబడదు. అన్ని ఇతర వేరియంట్‌లు వేరు చేయగలిగినవి, బారెల్ ద్వారా సైడ్ హోల్‌తో డోర్ ఆఫ్ కావాల్సినప్పుడు పిన్‌ను బయటకు జారడానికి అనుమతిస్తుంది. M8×16 బాహ్య థ్రెడ్ వేరియంట్ అనేది శ్రేణిలో పొడవైన స్టడ్ ఎంపిక, ఎక్కువ మౌంటు డెప్త్ ఉన్న ప్యానెల్‌లకు సరిపోతుంది.

నిర్మాణం మరియు కొలతలు

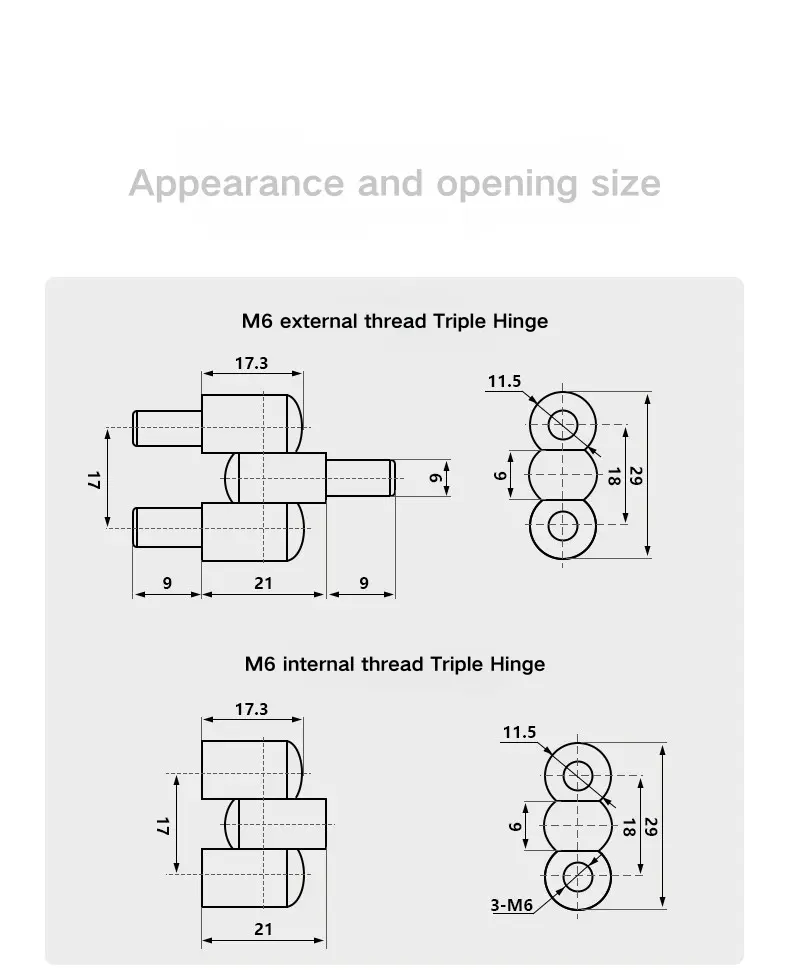

M6 Weld-On Parliament Pivot Hinge  21 mm మధ్య బారెల్ స్పాన్‌తో మొత్తం 17.3 mm పొడవును కలిగి ఉంది. బాహ్య థ్రెడ్ వెర్షన్ ప్రతి చివర 9 మిమీ స్టడ్ ఎక్స్‌టెన్షన్‌లను జోడిస్తుంది, ఇది మొత్తం 39 మిమీ స్ప్రెడ్‌ను ఇస్తుంది. ట్రిపుల్ బారెల్ స్టాక్ 11.5 మిమీ బారెల్ వెడల్పు మరియు 6 మిమీ పిన్ వ్యాసంతో 9 మిమీ, 18 మిమీ మరియు టాప్ నకిల్ యొక్క మూడు విభాగాలలో మొత్తం ఎత్తులో 29 మిమీని కొలుస్తుంది.

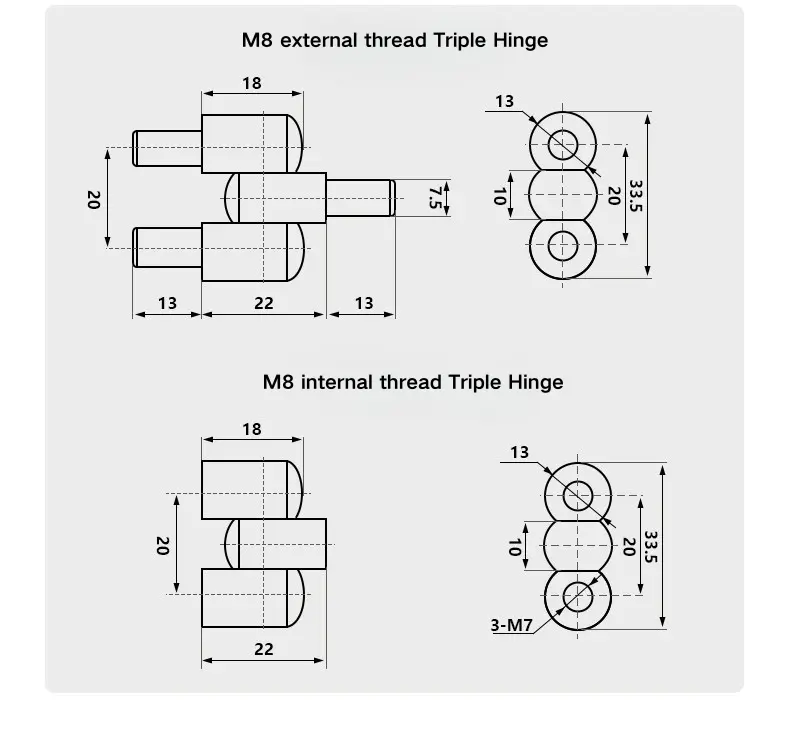

M8 పివోట్ కీలు 18 మిమీ బాడీ పొడవు మరియు 22 మిమీ మధ్య పరిధితో దామాషా ప్రకారం పెద్దది. బాహ్య థ్రెడ్ వెర్షన్ మొత్తం 48 మిమీ వ్యాప్తి కోసం ప్రతి వైపు 13 మిమీ స్టడ్ ఎక్స్‌టెన్షన్‌లను జోడిస్తుంది. ట్రిపుల్ బారెల్ స్టాక్ 13 మిమీ బారెల్ వెడల్పు మరియు 7.5 మిమీ పిన్ వ్యాసంతో - 10 మిమీ, 20 మిమీ, మరియు టాప్ నకిల్ - మూడు విభాగాలలో మొత్తం ఎత్తులో 33.5 మిమీ నడుస్తుంది. అంతర్గత థ్రెడ్ M8 వేరియంట్ 3×M7 థ్రెడ్ సాకెట్లను ఉపయోగిస్తుంది.

ఇన్‌స్టాలేషన్ మరియు పిన్ కాన్ఫిగరేషన్

డోర్ ప్యానెల్ లేదా ఫ్రేమ్ మౌంటు పాయింట్‌లో స్టడ్ లేదా సాకెట్ ఎండ్‌ను థ్రెడ్ చేయడం ద్వారా వెల్డ్-ఆన్ పార్లమెంట్ పివోట్ హింజ్ ఇన్‌స్టాల్ చేయబడుతుంది, ఆపై పొజిషన్‌ను శాశ్వతంగా ఫిక్స్ చేయడానికి వెల్డింగ్ చేయాలి. థ్రెడ్ ఎంగేజ్‌మెంట్ మరియు వెల్డింగ్ యొక్క ఈ కలయిక సురక్షితమైన మౌంట్‌ను ఇస్తుంది, ఇది డోర్ సైక్లింగ్ యొక్క భ్రమణ భారాన్ని మరియు ఉపయోగం సమయంలో కీలుపై ఏదైనా పార్శ్వ శక్తులను నిర్వహిస్తుంది.

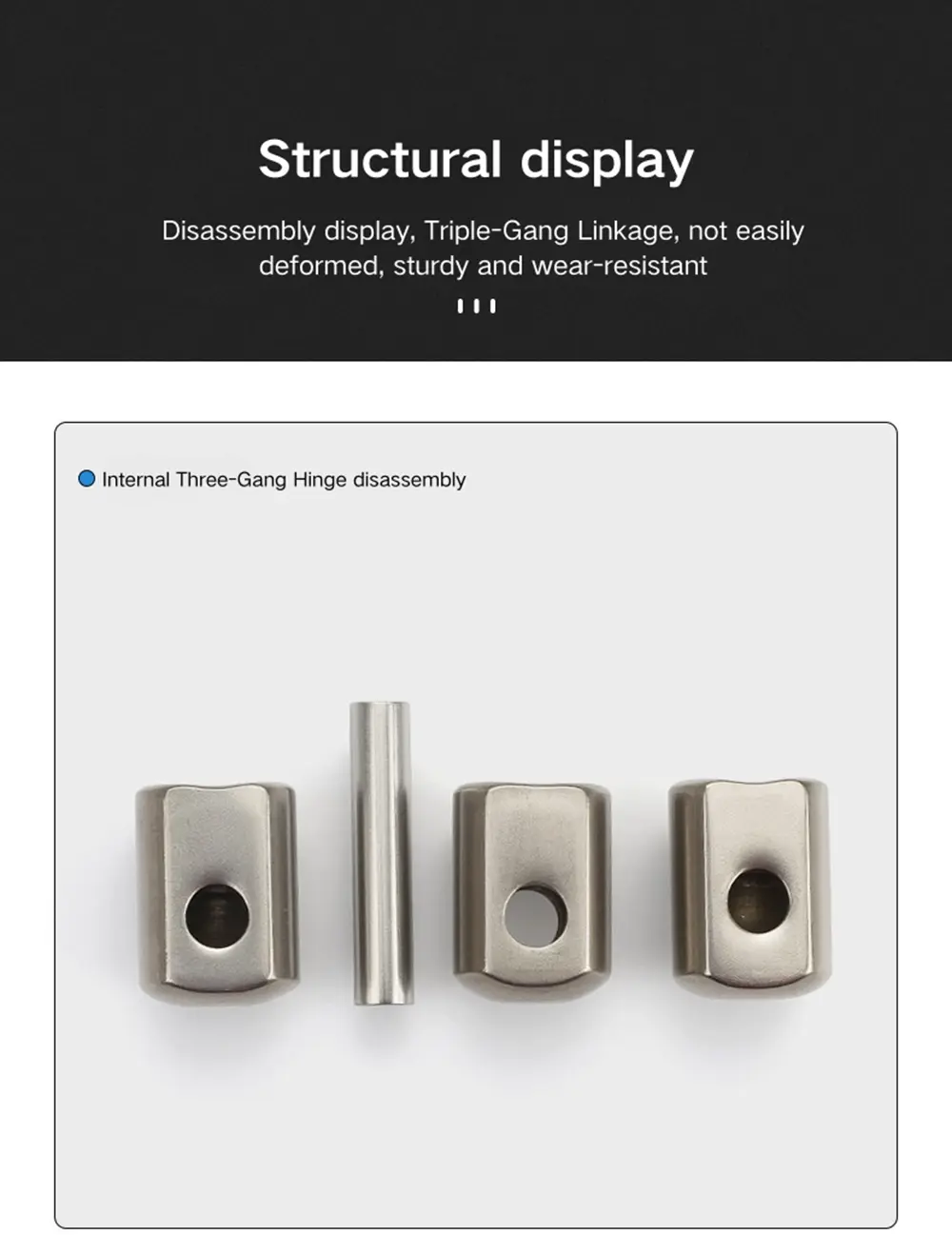

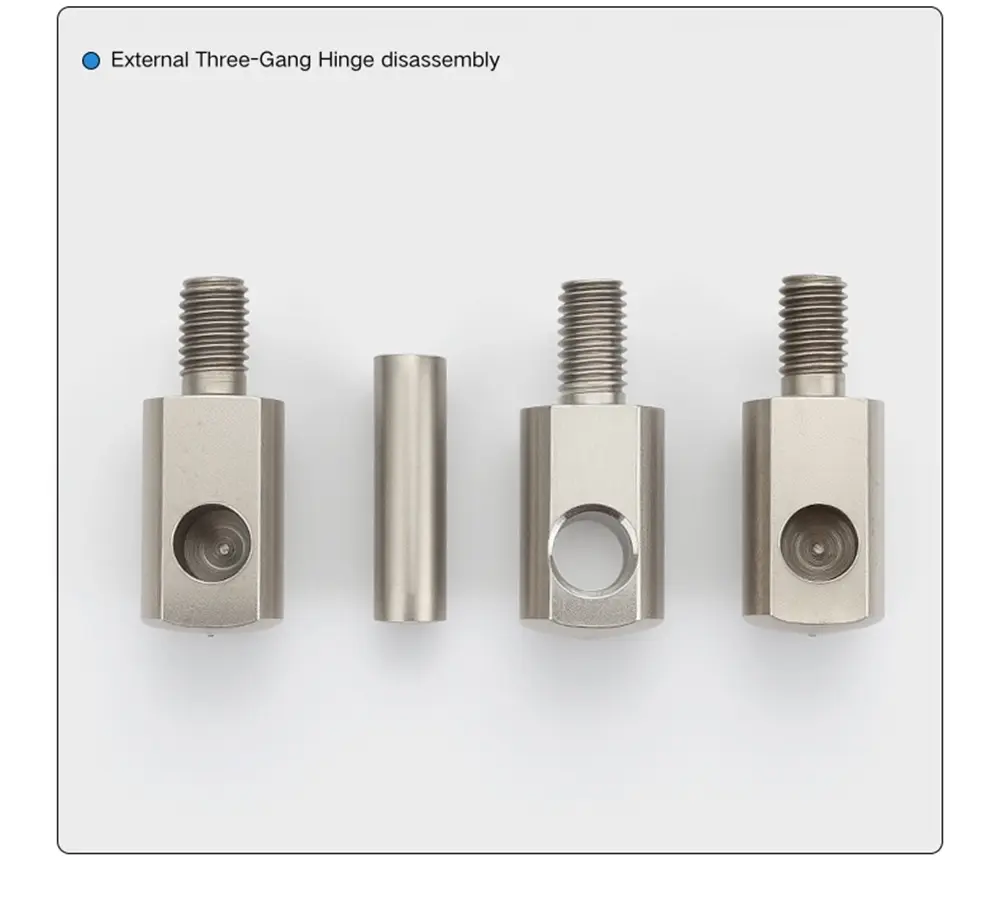

ఈ యూనిట్ యొక్క వేరు చేయగలిగిన సంస్కరణల కోసం, పిన్ బారెల్ బాడీలోని సైడ్ హోల్ ద్వారా నిష్క్రమిస్తుంది మరియు వెల్డెడ్ మౌంట్‌కు భంగం కలిగించకుండా ఫ్రేమ్ నుండి తలుపును విడదీయడానికి బయటకు తీయవచ్చు. ఇంటిగ్రేటెడ్ వెర్షన్‌లకు సైడ్ హోల్ లేదు; పిన్ బారెల్ లోపల స్థిరంగా ఉంటుంది మరియు తలుపు తొలగింపు కోసం కీలు రూపొందించబడలేదు. ఇంటిగ్రేటెడ్ మరియు డిటాచబుల్ మధ్య ఎంచుకోవడం అనేది ఆవరణ యొక్క సేవా జీవితంలో డోర్ రిమూవల్ అవసరమా కాదా అనే దానిపైకి వస్తుంది.

మెటీరియల్ మరియు ఉపరితల ముగింపు

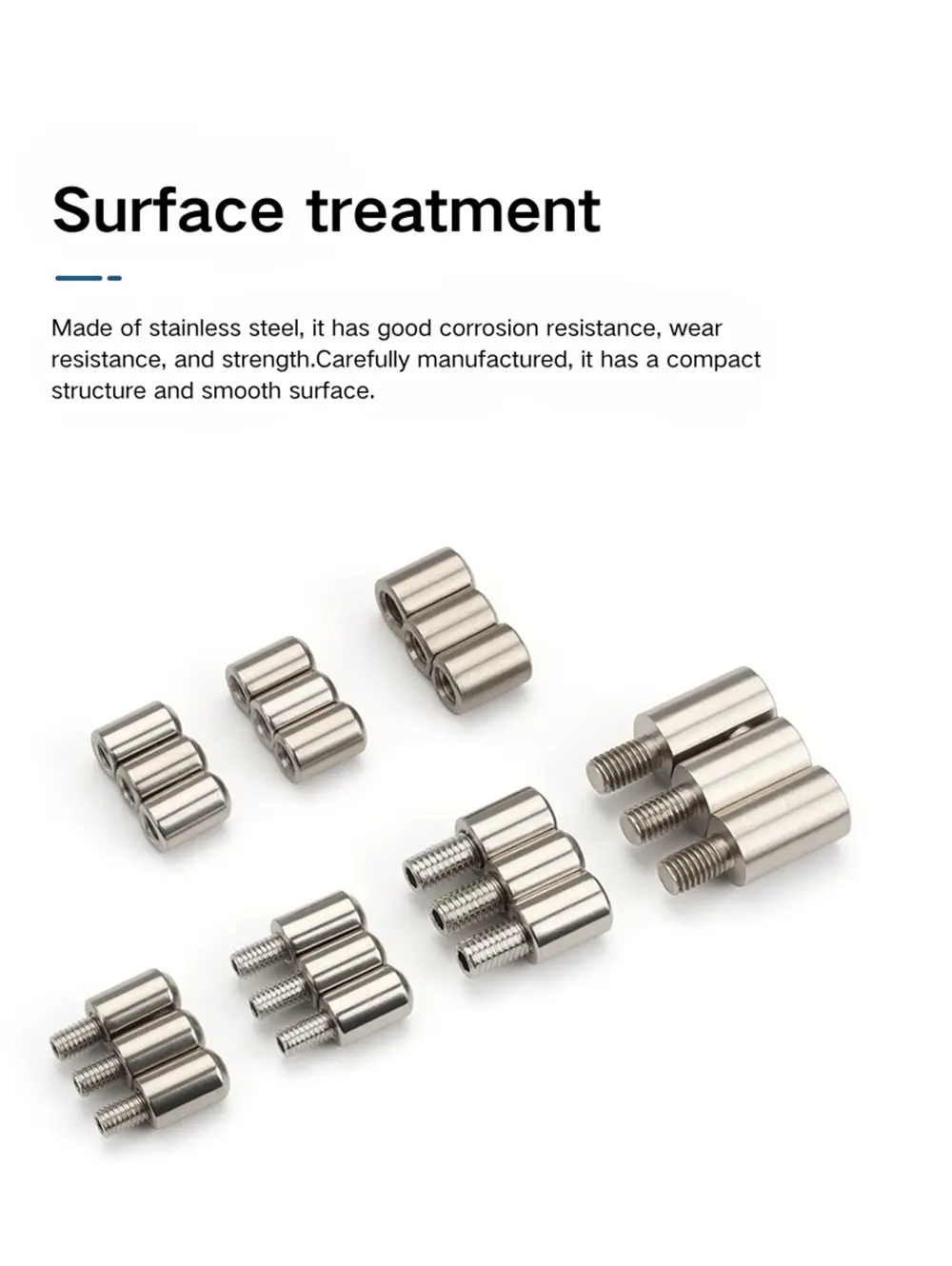

ఈ మాడ్యులర్ 201 మరియు 304 స్టెయిన్‌లెస్ స్టీల్‌లో అందుబాటులో ఉంది, రెండూ వైబ్రేటరీ పాలిషింగ్‌తో పూర్తయ్యాయి. వైబ్రేటరీ పాలిష్ ప్రక్రియ బర్ర్స్ మరియు పదునైన అంచులను తొలగిస్తుంది మరియు స్థిరమైన తక్కువ-షీన్ మాట్టే ఉపరితలాన్ని ఇస్తుంది - ఇది బ్రష్ లేదా మిర్రర్ ఫినిషింగ్ కాదు. పాలిష్ చేసిన తర్వాత రెండు గ్రేడ్‌లు ఒకేలా కనిపిస్తాయి; వ్యత్యాసం తుప్పు నిరోధకతలో ఉంది.

201 స్టెయిన్‌లెస్ స్టీల్ ఇండోర్ పవర్ క్యాబినెట్ మరియు డిస్ట్రిబ్యూషన్ ప్యానెల్ అప్లికేషన్‌లకు మితమైన వాతావరణాలలో మంచి తుప్పు నిరోధకతను అందిస్తుంది మరియు ఇది శ్రేణిలో మరింత ఖర్చుతో కూడుకున్న ఎంపిక. 304 స్టెయిన్‌లెస్ స్టీల్ వెల్డ్-ఆన్ పార్లమెంట్ పివోట్ హింజ్ అవుట్‌డోర్ ఎన్‌క్లోజర్‌లు, తేమతో కూడిన పరిసరాలు లేదా ఇన్‌స్టాలేషన్‌ల కోసం దీర్ఘ-కాల తుప్పు నిరోధం గట్టి అవసరం అయినప్పుడు ఉత్తమ ఎంపిక. శ్రేణిలో చాలా థ్రెడ్ పరిమాణం మరియు పిన్ కాన్ఫిగరేషన్ కాంబినేషన్‌లలో రెండూ అందుబాటులో ఉన్నాయి.

తరచుగా అడిగే ప్రశ్నలు

Q1: ఈ కీలు శ్రేణిలో ఏ వేరియంట్‌లు అందుబాటులో ఉన్నాయి?

శ్రేణి పదకొండు వేరియంట్‌లను కవర్ చేస్తుంది: M6 మరియు M8 పరిమాణాలలో అంతర్గత మరియు బాహ్య థ్రెడ్, 201 మరియు 304 స్టెయిన్‌లెస్ స్టీల్‌లో, ఇంటిగ్రేటెడ్ మరియు డిటాచబుల్ పిన్ కాన్ఫిగరేషన్‌లలో. M8×16 బాహ్య థ్రెడ్ లోతైన ప్యానెల్ మౌంటు కోసం పొడిగించిన స్టడ్ ఎంపికగా కూడా అందుబాటులో ఉంది.

Q2: ఇంటిగ్రేటెడ్ మరియు డిటాచబుల్ రకాల మధ్య తేడా ఏమిటి?

ఇంటిగ్రేటెడ్ రకానికి స్థిర పిన్ ఉంది - ఇది తీసివేయబడదు మరియు కీలు తలుపు వేరుచేయడం కోసం రూపొందించబడలేదు. వేరు చేయగలిగిన రకం బారెల్ ద్వారా సైడ్-ఎగ్జిట్ రంధ్రం కలిగి ఉంటుంది; టూల్స్ లేకుండా లేదా వెల్డెడ్ మౌంట్‌కు భంగం కలిగించకుండా ఫ్రేమ్ నుండి తలుపును ఎత్తివేయడానికి పిన్ జారిపోతుంది.

Q3: అంతర్గత మరియు బాహ్య థ్రెడ్ మధ్య తేడా ఏమిటి?

బాహ్య థ్రెడ్ వెర్షన్‌లో పొడుచుకు వచ్చిన స్టడ్ ఉంది, అది ప్యానెల్ లేదా ఫ్రేమ్‌లోని ట్యాప్ చేసిన రంధ్రంలోకి థ్రెడ్ చేస్తుంది. అంతర్గత థ్రెడ్ వెర్షన్ ప్యానెల్ వైపు నుండి బోల్ట్‌ను అంగీకరించే థ్రెడ్ సాకెట్‌ను కలిగి ఉంది. శాశ్వత ఇన్‌స్టాలేషన్ కోసం థ్రెడింగ్ చేసిన తర్వాత రెండూ వెల్డింగ్ చేయబడతాయి.

Q4: ఈ కీలు ఎలా ఇన్‌స్టాల్ చేయబడింది?

ఇన్‌స్టాలేషన్‌లో స్టడ్ లేదా సాకెట్ ఎండ్‌ను డోర్ ప్యానెల్ లేదా ఫ్రేమ్ మౌంటు పాయింట్‌లోకి థ్రెడ్ చేయడం, ఆపై కీలును శాశ్వతంగా పరిష్కరించడానికి వెల్డింగ్ చేయడం. థ్రెడ్ ఎంగేజ్‌మెంట్ మరియు వెల్డింగ్ కలయిక రొటేషనల్ డోర్ లోడ్ మరియు పార్శ్వ శక్తులు రెండింటిలోనూ కీలును స్థిరంగా ఉంచుతుంది.

Q5: M6 మరియు M8 వెర్షన్‌ల కోసం కీలక కొలతలు ఏమిటి?

M6 వెల్డ్-ఆన్ పార్లమెంట్ పివోట్ హింజ్ బాడీ 17.3 మిమీ పొడవుతో 21 మిమీ సెంటర్ స్పాన్ మరియు 6 మిమీ పిన్ వ్యాసంతో ఉంటుంది. ట్రిపుల్ బారెల్ స్టాక్ 29 mm పొడవు మరియు 11.5 mm వెడల్పుతో ఉంటుంది. M8 వెర్షన్ 18 mm బాడీ, 22 mm సెంటర్ స్పాన్, 7.5 mm పిన్ వ్యాసం మరియు 13 mm వెడల్పుతో 33.5 mm బారెల్ స్టాక్ ఎత్తును కలిగి ఉంది.

Q6: వైబ్రేటరీ పాలిషింగ్ అంటే ఏమిటి?

వైబ్రేటరీ పాలిషింగ్ అనేది దొర్లుతున్న ప్రక్రియ, ఇది భాగం ఉపరితలం నుండి బర్ర్స్ మరియు పదునైన అంచులను తొలగిస్తుంది, స్థిరమైన తక్కువ-షీన్ మాట్టే ముగింపును ఉత్పత్తి చేస్తుంది. ఇది బ్రష్ లేదా అద్దం ముగింపు కాదు. ఈ కీలు యొక్క 201 మరియు 304 స్టెయిన్‌లెస్ వెర్షన్‌లు రెండూ ఒకే వైబ్రేటరీ పోలిష్ ప్రక్రియ ద్వారా వెళ్తాయి.

Q7: నేను ఏ స్టెయిన్‌లెస్ స్టీల్ గ్రేడ్‌ని ఎంచుకోవాలి?

201 స్టెయిన్‌లెస్ స్టీల్ ప్రామాణిక ఇండోర్ పవర్ క్యాబినెట్ మరియు డిస్ట్రిబ్యూషన్ ప్యానెల్ అప్లికేషన్‌లకు, తుప్పు బహిర్గతం మితంగా ఉంటుంది. 304 స్టెయిన్‌లెస్ స్టీల్ అనేది అవుట్‌డోర్ ఎన్‌క్లోజర్‌లు, అధిక తేమతో కూడిన వాతావరణాలు లేదా ఇన్‌స్టాలేషన్‌ల కోసం ఉత్తమ ఎంపిక.
