పారిశ్రామిక క్యాబినెట్‌ల కోసం ట్రిపుల్-బెండ్ హింజ్

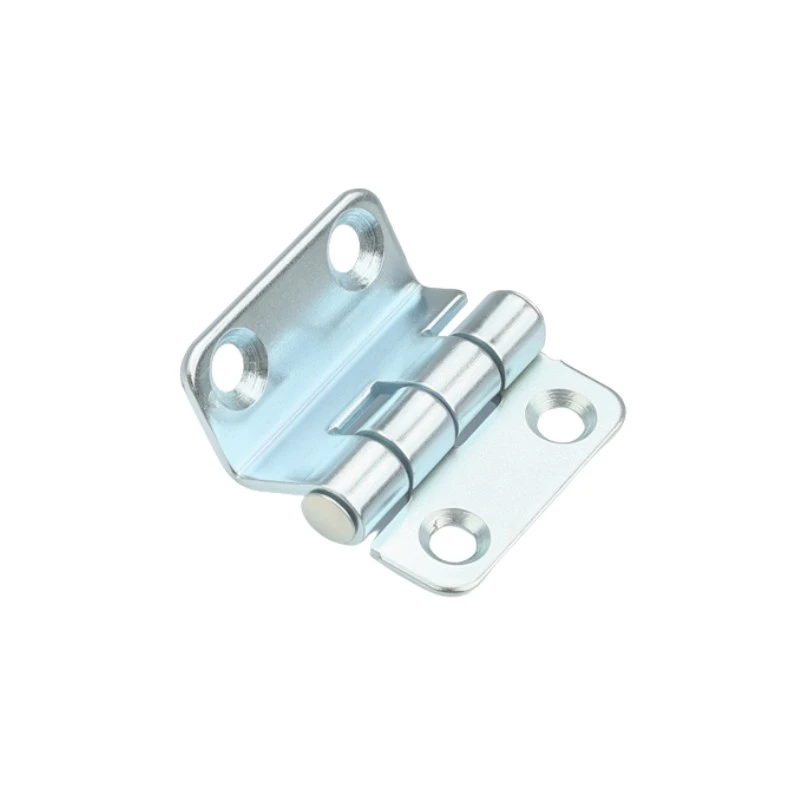

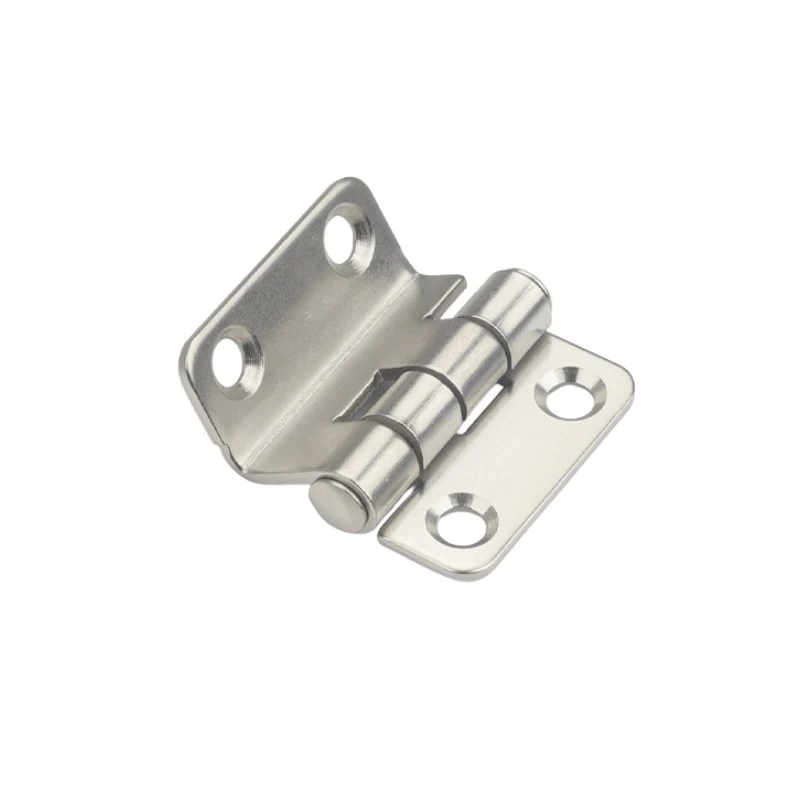

యిటై లాక్ నుండి హోల్‌సేల్ సోర్సింగ్ ఇండస్ట్రియల్ క్యాబినెట్ కీలు, ఇండస్ట్రియల్ క్యాబినెట్‌ల కోసం ట్రిపుల్-బెండ్ హింజ్ CL252 ఒక పరిమాణం మాత్రమే, 38 × 37 మిమీ - చిన్న ఎన్‌క్లోజర్ డోర్‌లకు సరిపోయేంత కాంపాక్ట్, పూర్తి పరిమాణపు కీలు చోటు లేకుండా కనిపిస్తాయి. ట్రిపుల్-బెండ్ ఆకారం ప్రతి లీఫ్‌కి స్టెప్డ్ ప్రొఫైల్‌ను ఇస్తుంది, ఇది తలుపు స్వింగ్ అయినప్పుడు బంధించకుండా తలుపు అంచుని మరియు ఫ్రేమ్ పెదవిని క్లియర్ చేయడానికి కీలు అనుమతిస్తుంది. Φ5 mm బారెల్ మూడు నకిల్స్ గుండా నడుస్తుంది మరియు సాధారణ డోర్ సైక్లింగ్ కింద పివోట్‌ను స్థిరంగా ఉంచుతుంది.

నిర్మాణం మరియు కొలతలు

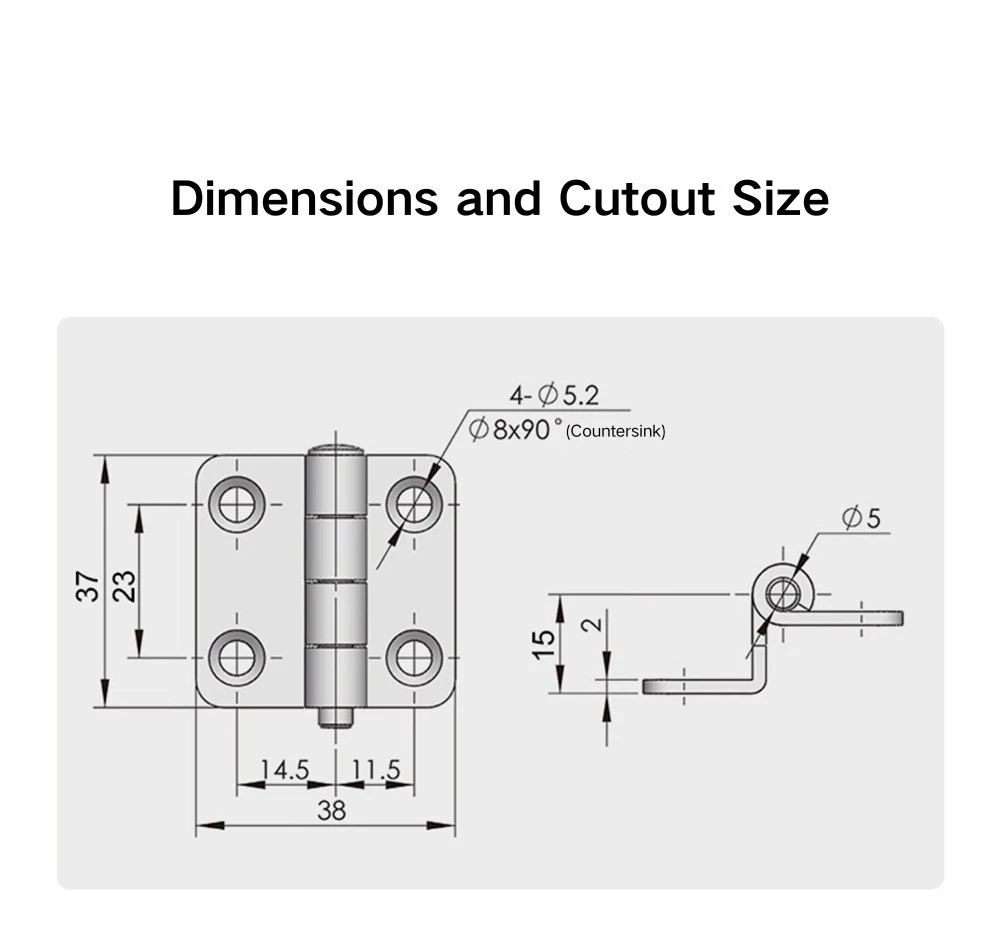

ఇండస్ట్రియల్ క్యాబినెట్‌ల కోసం ట్రిపుల్-బెండ్ హింజ్ మొత్తం 38 మిమీ వెడల్పు మరియు 37 మిమీ పొడవును కలిగి ఉంటుంది, మధ్యలో 23 మిమీ నకిల్ స్పాన్ ఉంటుంది. రెండు ఆకులు అసమానంగా ఉంటాయి - వెడల్పు ఆకు 14.5 మిమీ మరియు ఇరుకైన ఆకు 11.5 మిమీ - అంటే భుజాలు మార్చుకోకుండా తలుపు మరియు ఫ్రేమ్ మధ్య కీలు తిరగబడదు. బారెల్ వ్యాసం Φ5 మిమీ, మరియు సైడ్ ప్రొఫైల్ 15 మిమీ మొత్తం ఎత్తును బెండ్ వద్ద 2 మిమీ స్టెప్‌తో చూపిస్తుంది, ఆకుకు దాని ఆఫ్‌సెట్ ఆకారాన్ని ఇస్తుంది.

ఇండస్ట్రియల్ క్యాబినెట్‌ల కోసం ట్రిపుల్-బెండ్ హింజ్ యొక్క ప్రతి లీఫ్‌లో రెండు మౌంటు రంధ్రాలు ఉంటాయి: Φ5.2 mm వ్యాసం Φ8×90° కౌంటర్‌సింక్‌తో, మొత్తం నాలుగు ఫిక్సింగ్ పాయింట్‌ల కోసం. కౌంటర్‌సంక్ ప్రొఫైల్ ఫ్లాట్-హెడ్ స్క్రూలను లీఫ్ ఉపరితలంతో ఫ్లష్‌గా కూర్చోవడానికి అనుమతిస్తుంది, కాబట్టి ఇన్‌స్టాలేషన్ తర్వాత కీలు ముఖం గురించి గర్వించే హార్డ్‌వేర్ ఏదీ ఉండదు. మౌంటు ప్రదేశంలో తలుపు ప్యానెల్ మరియు ఫ్రేమ్ మందం ఆధారంగా స్క్రూ పొడవు ఎంచుకోవాలి.

ఉపరితల చికిత్స మరియు మెటీరియల్

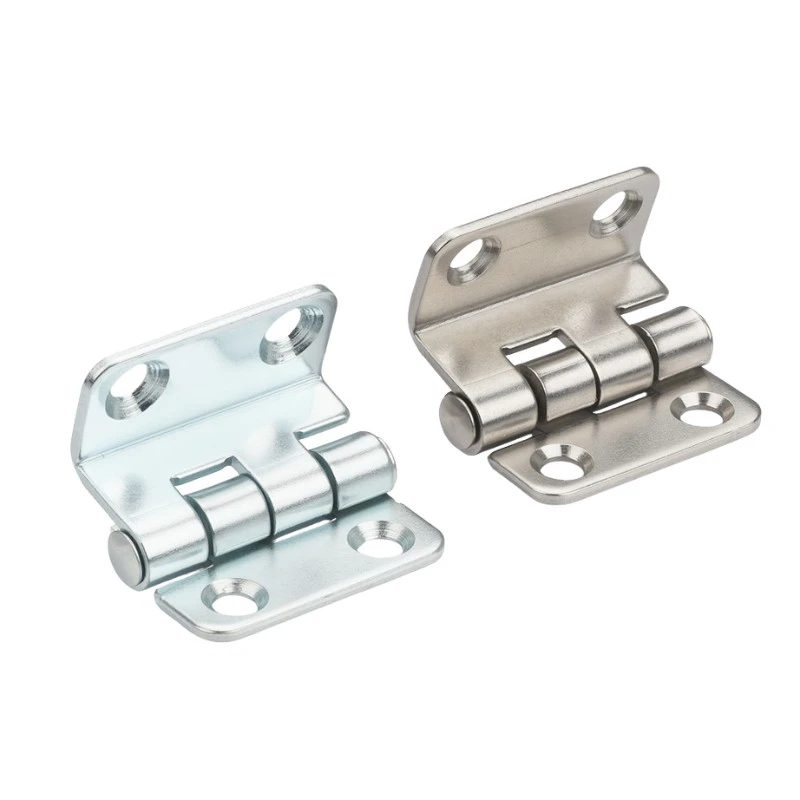

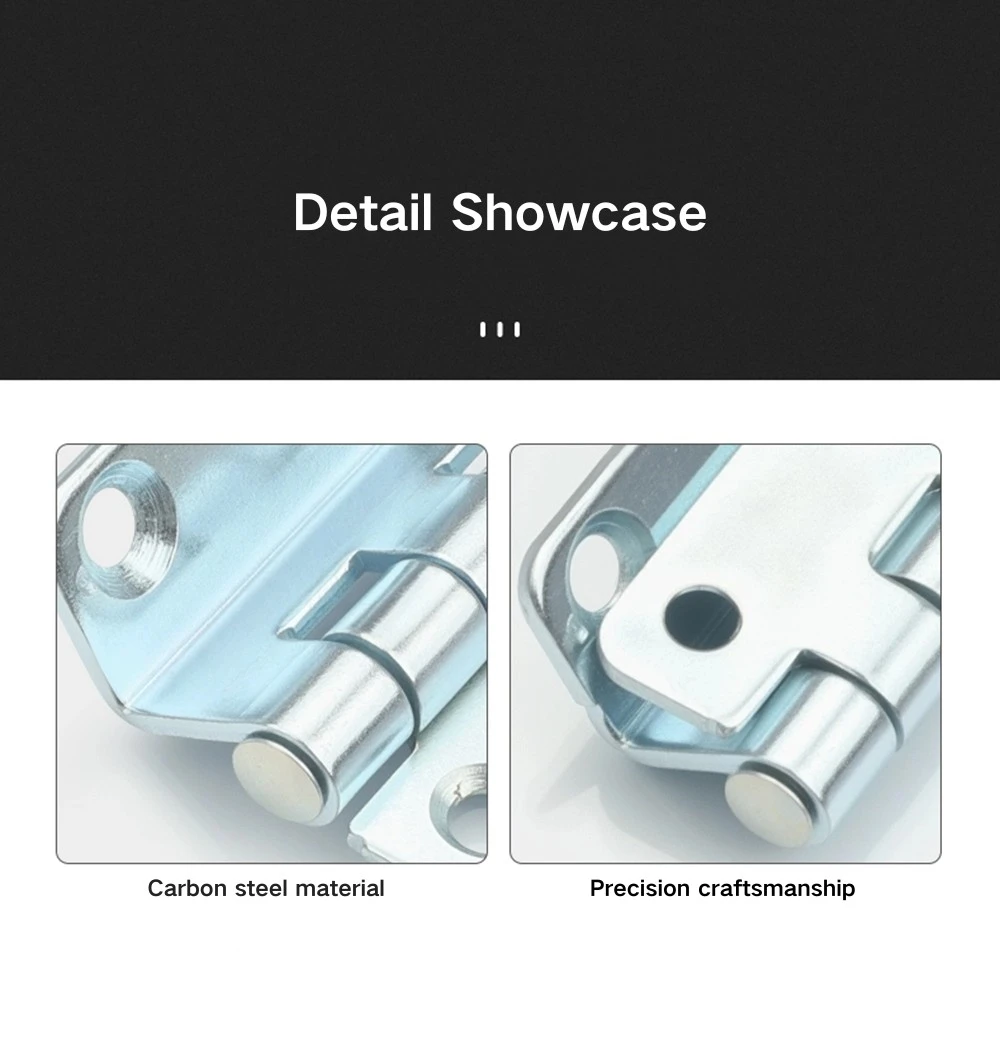

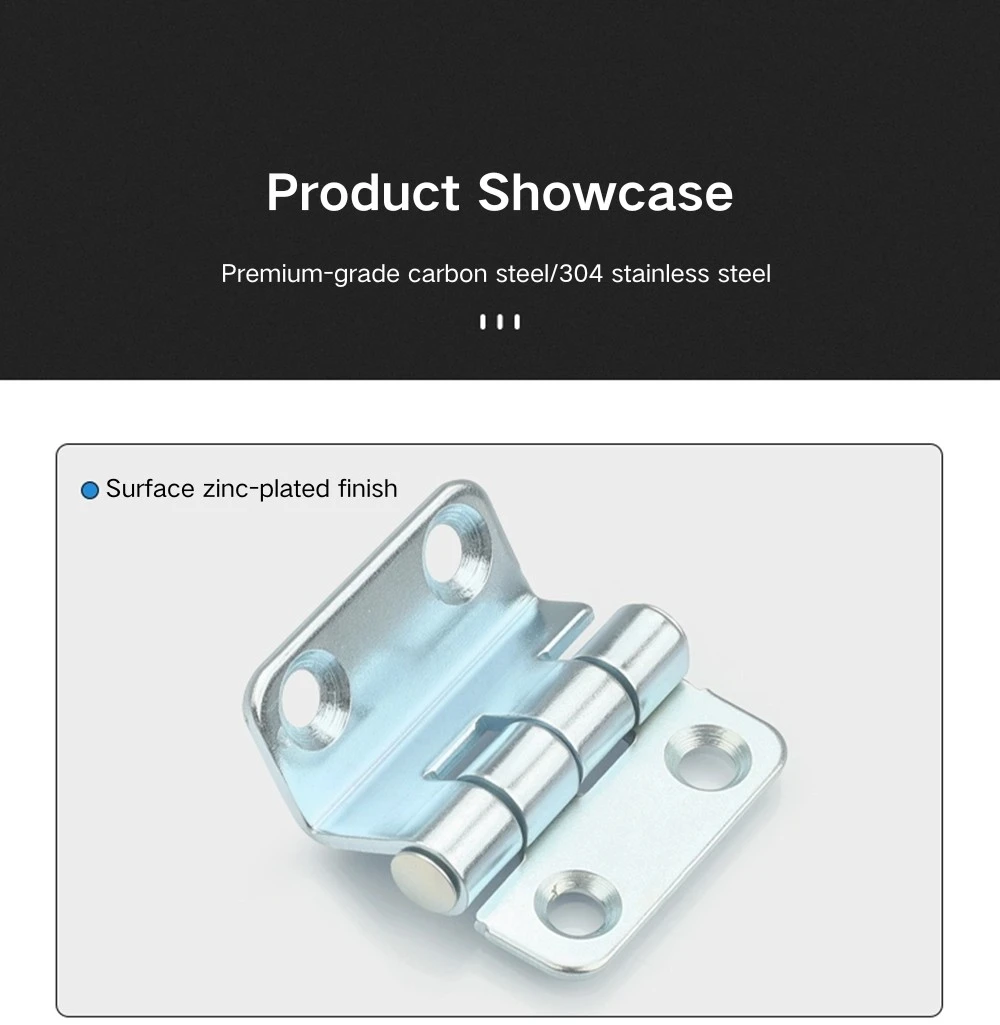

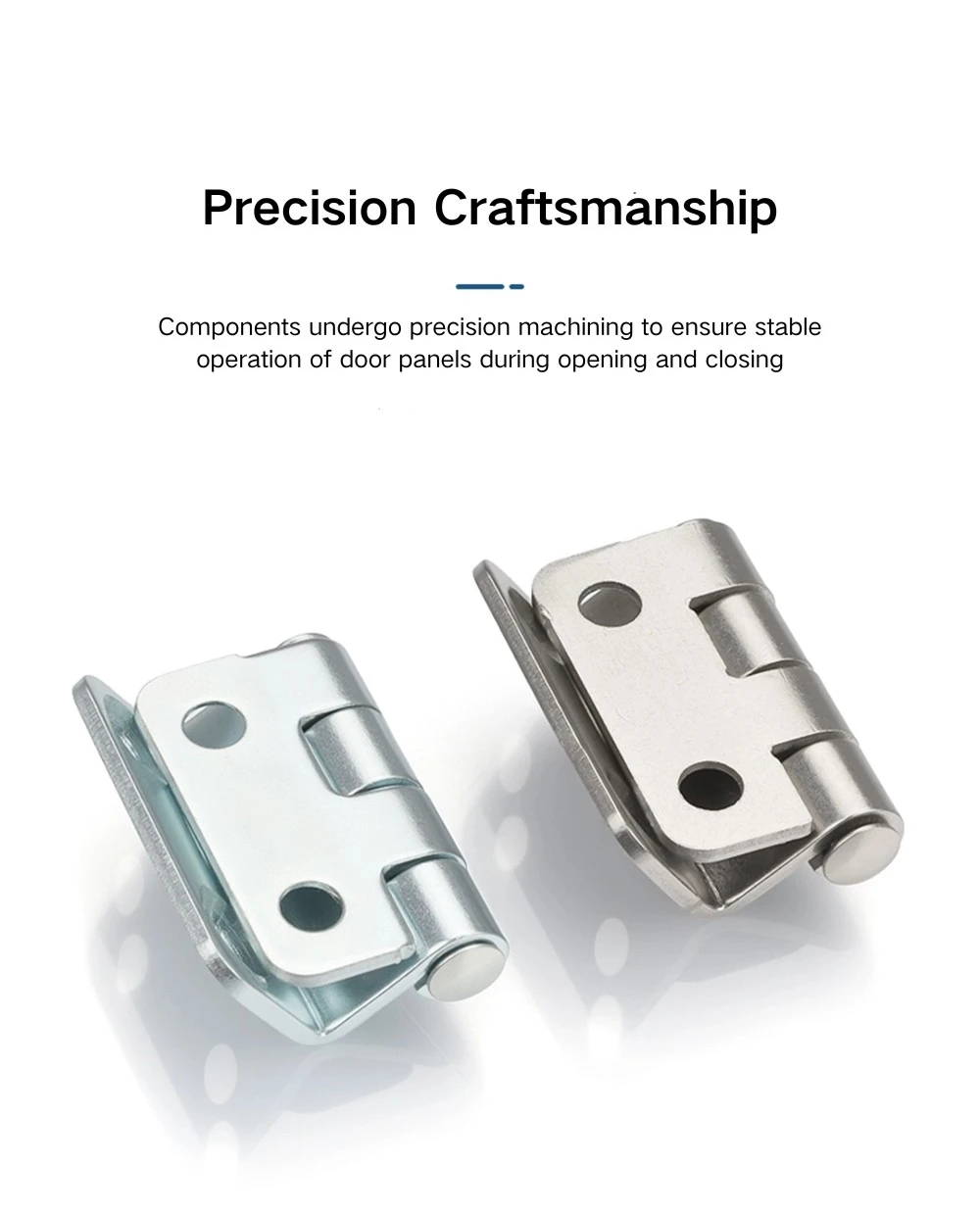

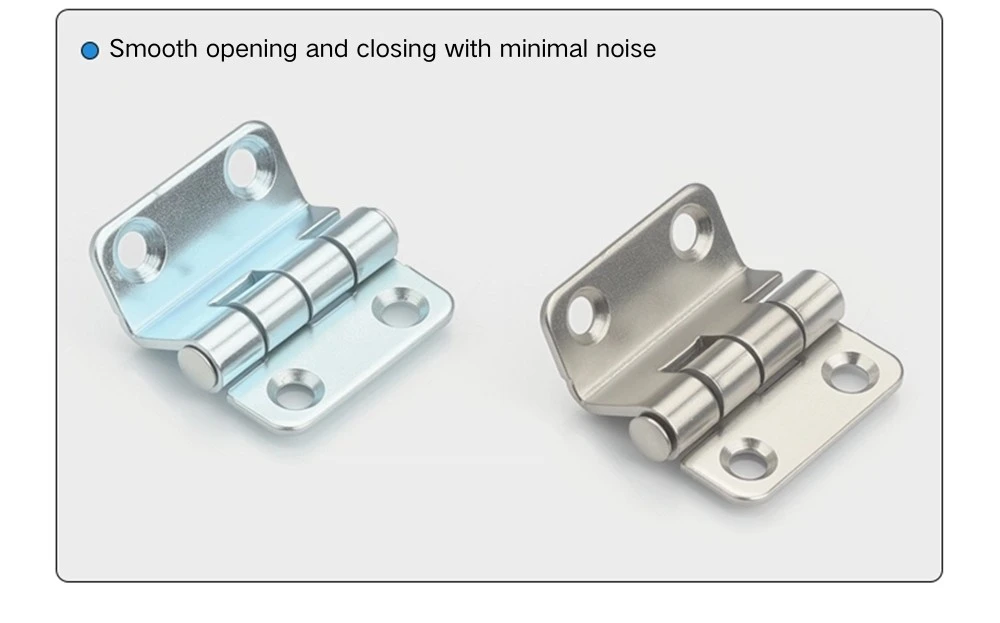

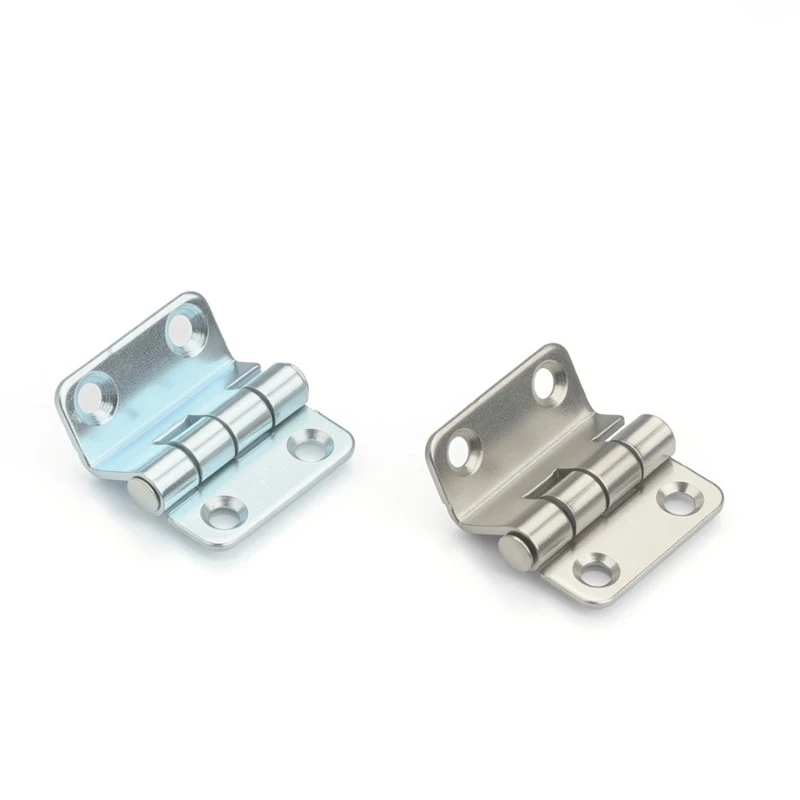

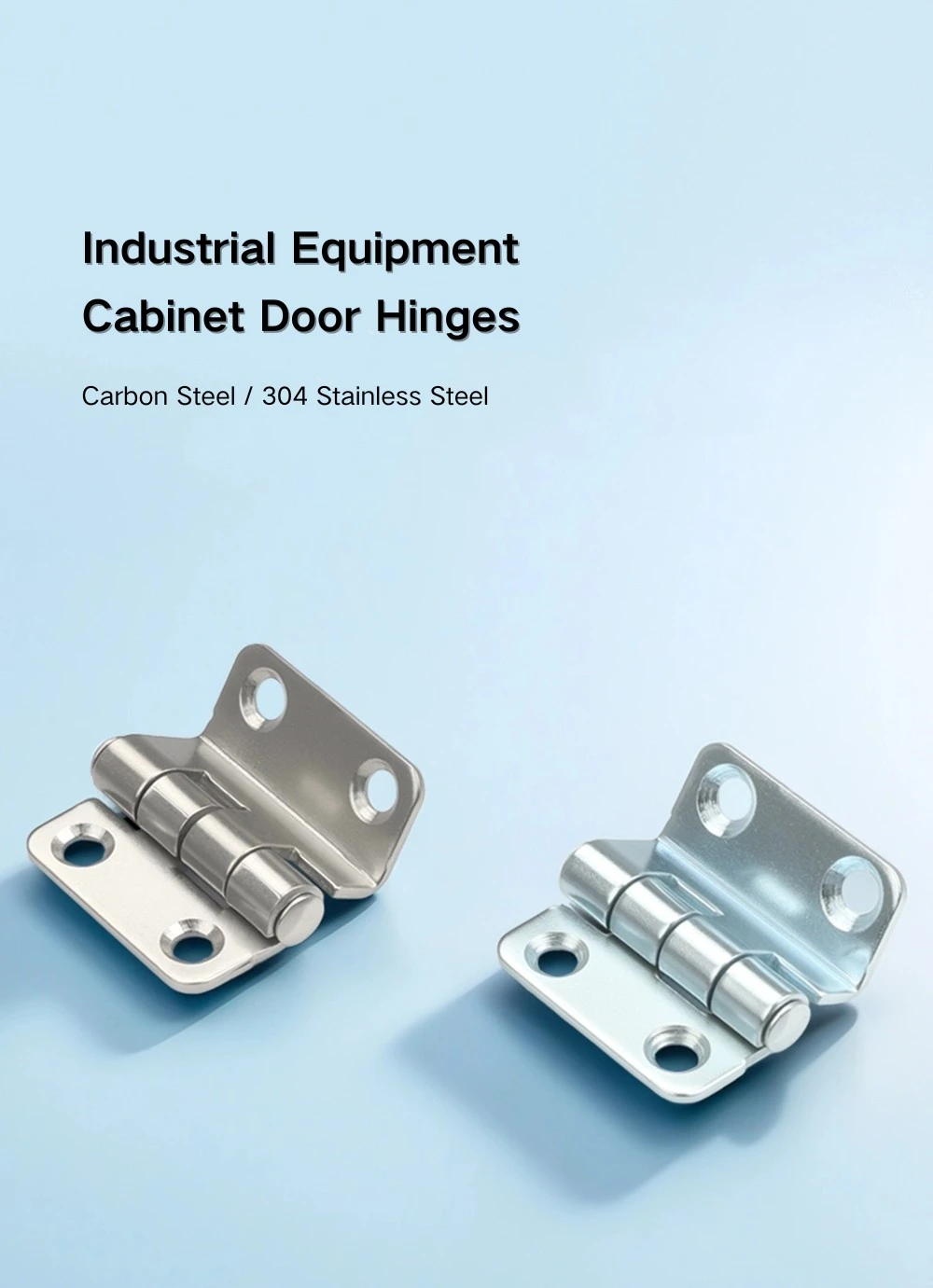

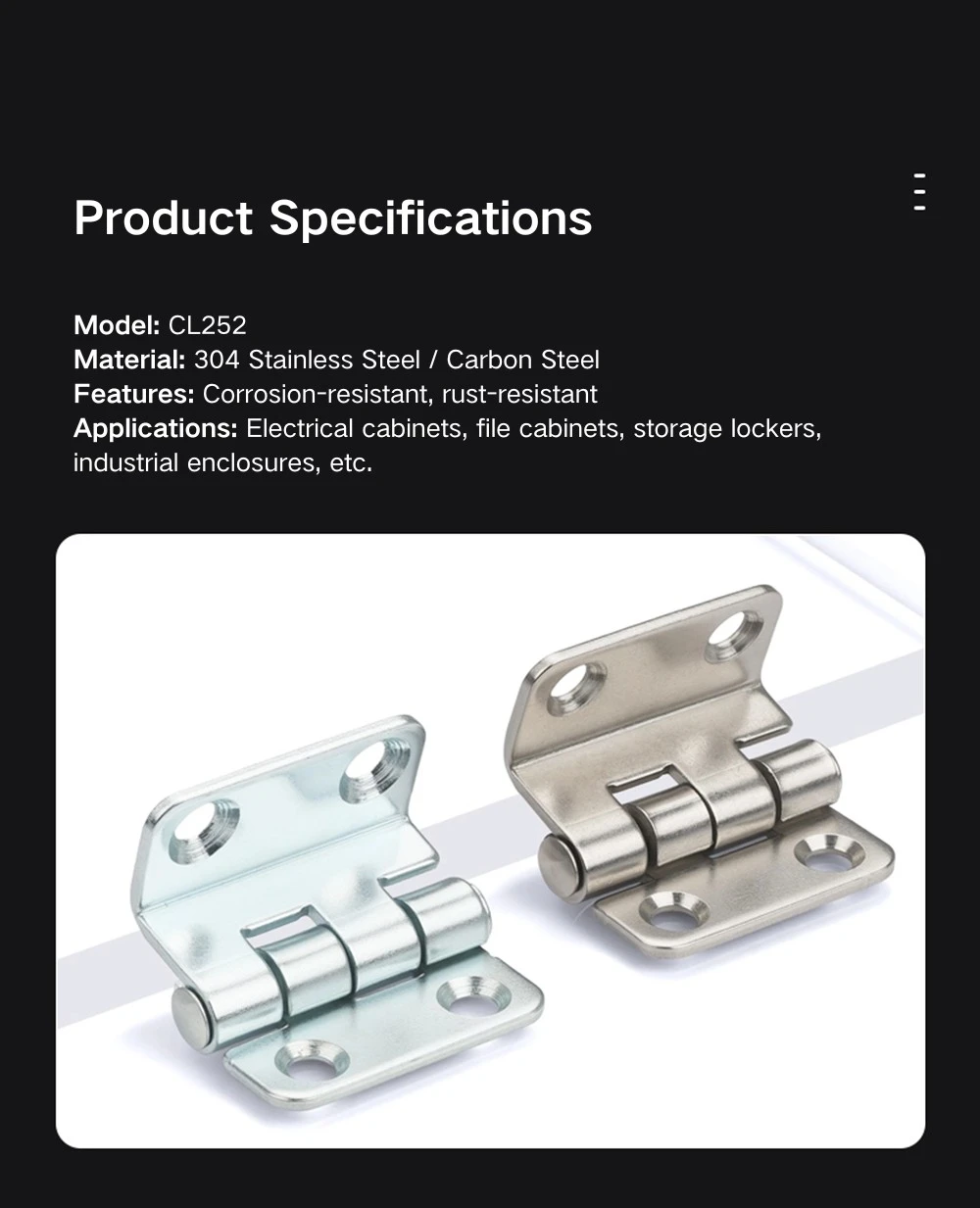

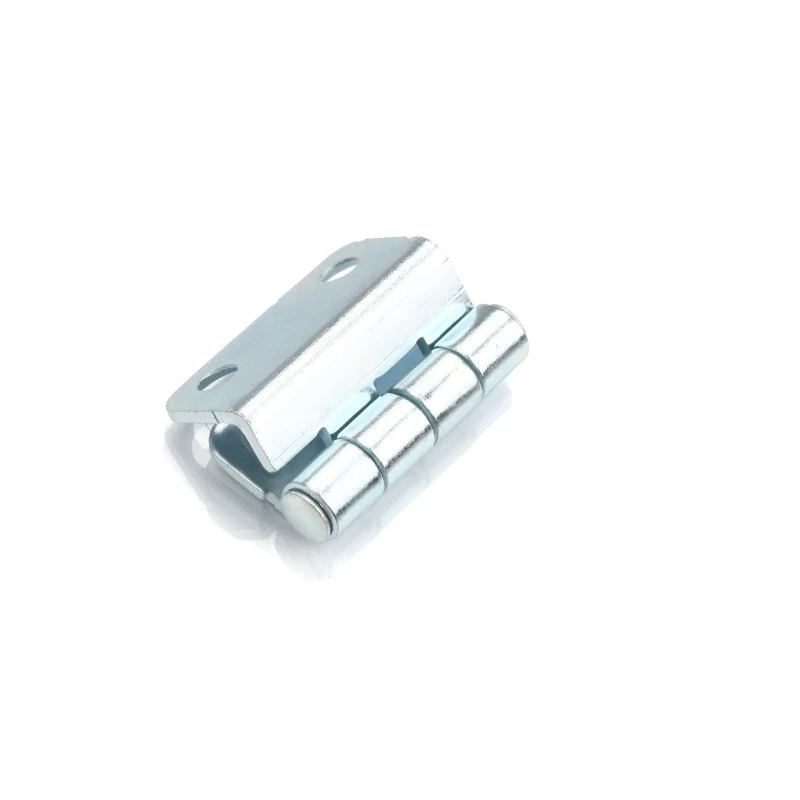

ఇండస్ట్రియల్ క్యాబినెట్‌ల కోసం ట్రిపుల్-బెండ్ హింజ్ రెండు మెటీరియల్ ఆప్షన్‌లలో అందుబాటులో ఉంది. కార్బన్ స్టీల్ వెర్షన్ ఒక గాల్వనైజ్డ్ ఫినిషింగ్‌ను కలిగి ఉంటుంది, ఇది ప్రామాణిక ఇండోర్ ఎన్‌క్లోజర్ ఎన్విరాన్‌మెంట్‌లకు తుప్పు రక్షణను అందిస్తుంది - డిస్ట్రిబ్యూషన్ బోర్డులు, కంట్రోల్ ప్యానెల్‌లు మరియు పొడి లేదా వాతావరణ-నియంత్రిత ప్రదేశాలలో పరికరాల క్యాబినెట్‌లు. సాధారణ పారిశ్రామిక క్యాబినెట్ అప్లికేషన్‌ల కోసం ఇది చాలా సాధారణ ఎంపిక, ఇక్కడ ఖర్చు మరియు తుప్పు అవసరాలు రెండూ మితంగా ఉంటాయి.

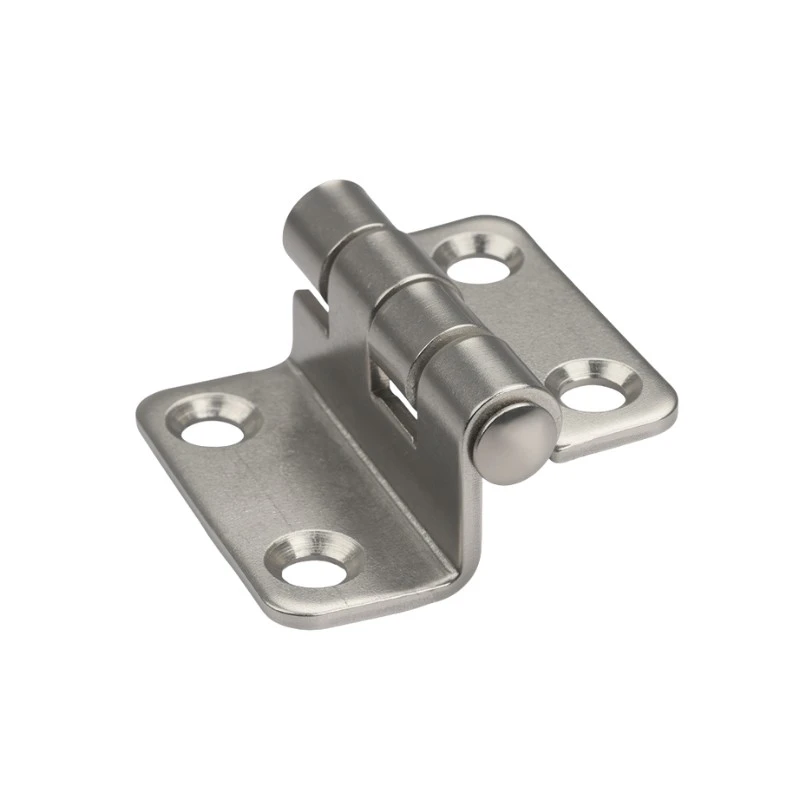

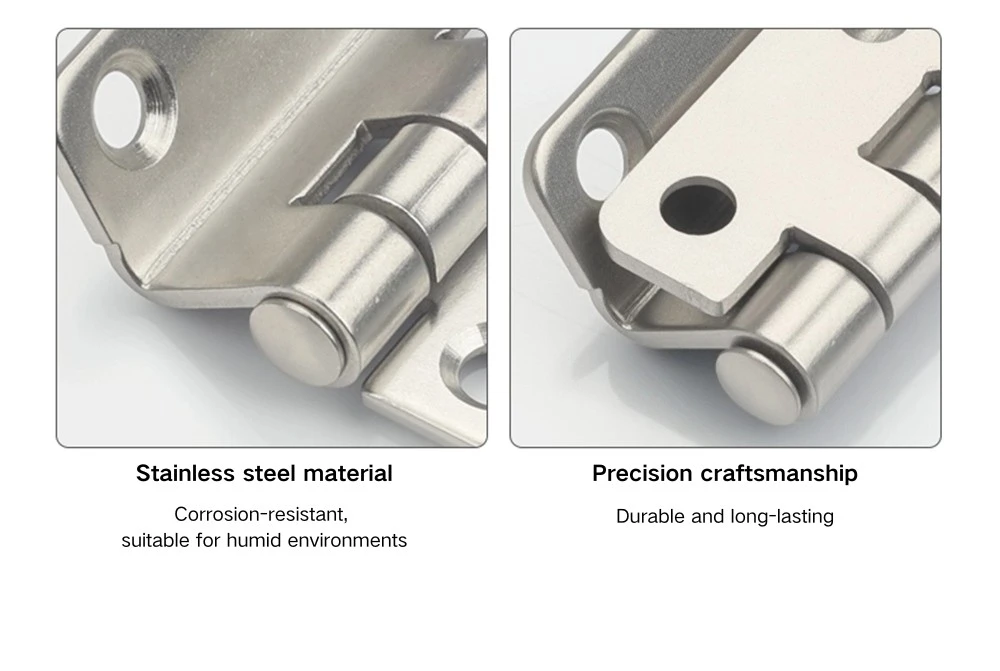

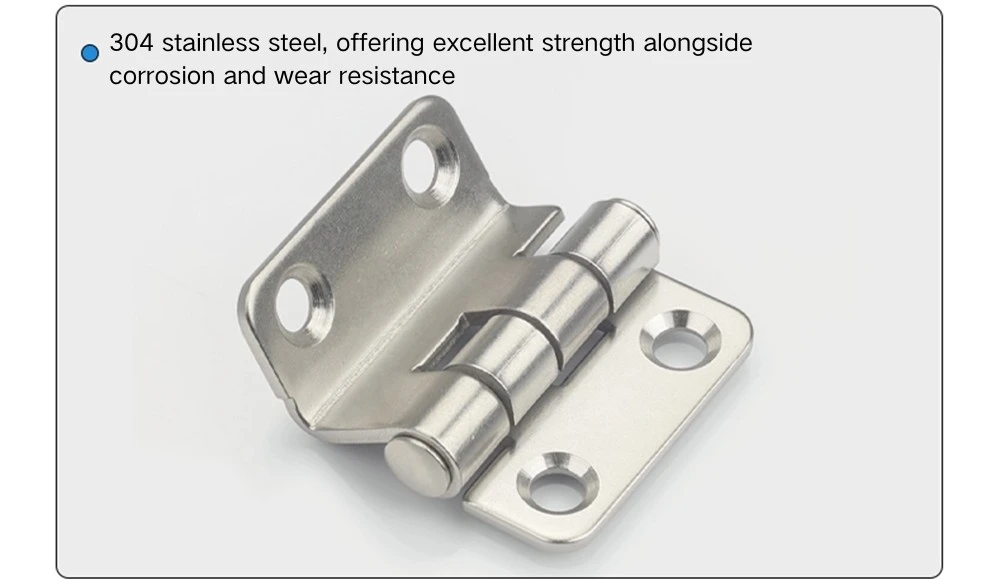

ఇండస్ట్రియల్ క్యాబినెట్‌ల కోసం 304 స్టెయిన్‌లెస్ స్టీల్ ట్రిపుల్-బెండ్ హింజ్ వైబ్రేటరీ పాలిషింగ్ ద్వారా వెళుతుంది, ఇది బర్ర్స్ మరియు పదునైన అంచులను తొలగించడానికి భాగాలను దొర్లించడం ద్వారా స్థిరమైన మాట్టే ఉపరితలాన్ని ఇస్తుంది. ఇది బ్రష్ లేదా మిర్రర్ ఫినిషింగ్ కాదు - ఫలితంగా పారిశ్రామిక వినియోగానికి సరిపోయే తక్కువ-షీన్, ఏకరీతి రూపం. తేమతో కూడిన వాతావరణంలో, అవుట్‌డోర్ ఇన్‌స్టాలేషన్‌లలో లేదా గాల్వనైజ్డ్ కార్బన్ స్టీల్ ఫినిషింగ్ కాలక్రమేణా నిలకడగా ఉండని చోట ఎన్‌క్లోజర్‌ల కోసం స్టెయిన్‌లెస్ వెర్షన్ సరైన ఎంపిక.

అప్లికేషన్ దృశ్యాలు

ఇండస్ట్రియల్ క్యాబినెట్‌ల కోసం ట్రిపుల్-బెండ్ హింజ్ అనేది ఎలక్ట్రికల్ డిస్ట్రిబ్యూషన్ ప్యానెల్ డోర్లు, స్విచ్ గేర్ ఎన్‌క్లోజర్‌లు మరియు ఇండస్ట్రియల్ ఎక్విప్‌మెంట్ క్యాబినెట్ డోర్‌లకు ఆచరణాత్మకంగా సరిపోతుంది, ఇక్కడ 90° ఓపెనింగ్ యాంగిల్‌తో కాంపాక్ట్, స్క్రూ-మౌంటెడ్ కీలు అవసరం. చిన్న పాదముద్ర తేలికైన క్యాబినెట్ తలుపులు మరియు ఎన్‌క్లోజర్‌లపై బాగా పనిచేస్తుంది, ఇక్కడ పెద్ద కీలు తలుపు పరిమాణానికి అనుగుణంగా ఉండదు.

ఇండస్ట్రియల్ క్యాబినెట్‌ల కోసం ట్రిపుల్-బెండ్ హింజ్‌పై స్క్రూ-ఓన్లీ ఇన్‌స్టాలేషన్ ఫాబ్రికేషన్ సమయంలో కీలును వెల్డ్ చేయని క్యాబినెట్ తయారీదారులకు కూడా అనుకూలంగా ఉంటుంది - నాలుగు కౌంటర్‌సంక్ ఫిక్సింగ్ పాయింట్లు ఎటువంటి అదనపు తయారీ లేకుండా నేరుగా డోర్ ప్యానెల్ మరియు ఫ్రేమ్‌లోకి వెళ్తాయి. చాలా ప్యానెల్ యాక్సెస్ అవసరాలకు 90° ఓపెనింగ్ కోణం సరిపోతుంది మరియు ఫ్లష్ స్క్రూ సీటింగ్ కీలు అమర్చిన తర్వాత డోర్ ముఖాన్ని శుభ్రంగా ఉంచుతుంది.

తరచుగా అడిగే ప్రశ్నలు

Q1: CL252 కీలు యొక్క కొలతలు ఏమిటి?

CL252 మొత్తం 38 mm వెడల్పు మరియు 37 mm పొడవు, పిడికిలి 23 mm. రెండు ఆకులు అసమానంగా ఉంటాయి - ఒక వైపు 14.5 మిమీ మరియు మరొక వైపు 11.5 మిమీ. బారెల్ వ్యాసం Φ5 మిమీ.

Q2: CL252 ఎలా ఇన్‌స్టాల్ చేయబడింది?

స్క్రూ మౌంటు ద్వారా మాత్రమే సంస్థాపన జరుగుతుంది - వెల్డింగ్ లేదు. ప్రతి ఆకులో రెండు Φ5.2 మిమీ కౌంటర్‌సంక్ రంధ్రాలు (Φ8×90°) ఉంటాయి, మొత్తంగా నాలుగు ఫిక్సింగ్ పాయింట్‌లు ఉంటాయి. ఇన్‌స్టాలేషన్ తర్వాత ఫ్లాట్-హెడ్ స్క్రూలు ఆకు ఉపరితలంతో ఫ్లష్‌గా ఉంటాయి.

Q3: ఏ పదార్థాలు అందుబాటులో ఉన్నాయి?

CL252 వైబ్రేటరీ పాలిష్ ఫినిషింగ్‌తో గాల్వనైజ్డ్ కార్బన్ స్టీల్ మరియు 304 స్టెయిన్‌లెస్ స్టీల్‌తో వస్తుంది. కార్బన్ స్టీల్ ఇండోర్, పొడి వాతావరణాలకు సరిపోతుంది; స్టెయిన్‌లెస్ స్టీల్ తేమతో కూడిన లేదా అవుట్‌డోర్ ఎన్‌క్లోజర్ అప్లికేషన్‌లకు ఉత్తమ ఎంపిక.

Q4: వైబ్రేటరీ పాలిషింగ్ అంటే ఏమిటి?

వైబ్రేటరీ పాలిషింగ్ అనేది దొర్లుతున్న ప్రక్రియ, ఇది భాగం ఉపరితలం నుండి బర్ర్స్ మరియు పదునైన అంచులను తొలగిస్తుంది, స్థిరమైన తక్కువ-షీన్ మాట్టే ముగింపును వదిలివేస్తుంది. ఇది బ్రష్ లేదా అద్దం ముగింపు కాదు. CL252 స్టెయిన్‌లెస్ స్టీల్ వెర్షన్‌లో, ఇది ప్రతిబింబ లేదా దిశాత్మక ఉపరితల గుర్తులు లేకుండా ఏకరీతి పారిశ్రామిక రూపాన్ని ఇస్తుంది.

Q5: తలుపు మరియు ఫ్రేమ్ మధ్య రెండు ఆకులు పరస్పరం మార్చుకోగలవా?

లేదు - ఆకులు అసమాన (14.5 మిమీ మరియు 11.5 మిమీ), కాబట్టి విస్తృత మరియు ఇరుకైన వైపులా స్థిరంగా ఉంటాయి. డ్రిల్లింగ్ లేదా ఫిక్సింగ్ చేసే ముందు డోర్ ప్యానెల్ మరియు ఫ్రేమ్‌కి వ్యతిరేకంగా కీలు సరైన ఆకుతో ఉండేలా చూసుకోండి.

Q6: CL252 ఏ క్యాబినెట్ రకాలకు అనుకూలంగా ఉంటుంది?

CL252 ఇండస్ట్రియల్ క్యాబినెట్ కీలు ఎలక్ట్రికల్ డిస్ట్రిబ్యూషన్ ప్యానెల్ తలుపులు, స్విచ్ గేర్ ఎన్‌క్లోజర్‌లు, కంట్రోల్ క్యాబినెట్ డోర్లు మరియు సాధారణ పారిశ్రామిక పరికరాల క్యాబినెట్‌లపై ఉపయోగించబడుతుంది - ప్రత్యేకించి కాంపాక్ట్, స్క్రూ-మౌంటెడ్ కీలు ప్రాధాన్యతనిస్తే మరియు 90° ఓపెనింగ్ యాంగిల్ సరిపోతుంది.
