స్విచ్ గేర్ డోర్ కీలు

మోడల్ ఎంపికలు మరియు హోల్ కాన్ఫిగరేషన్‌లు

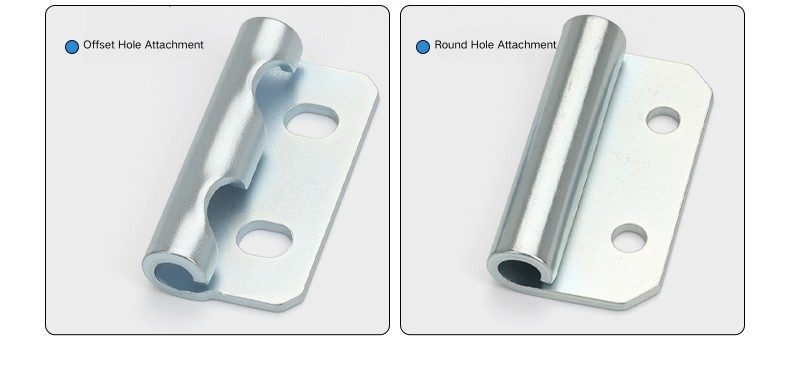

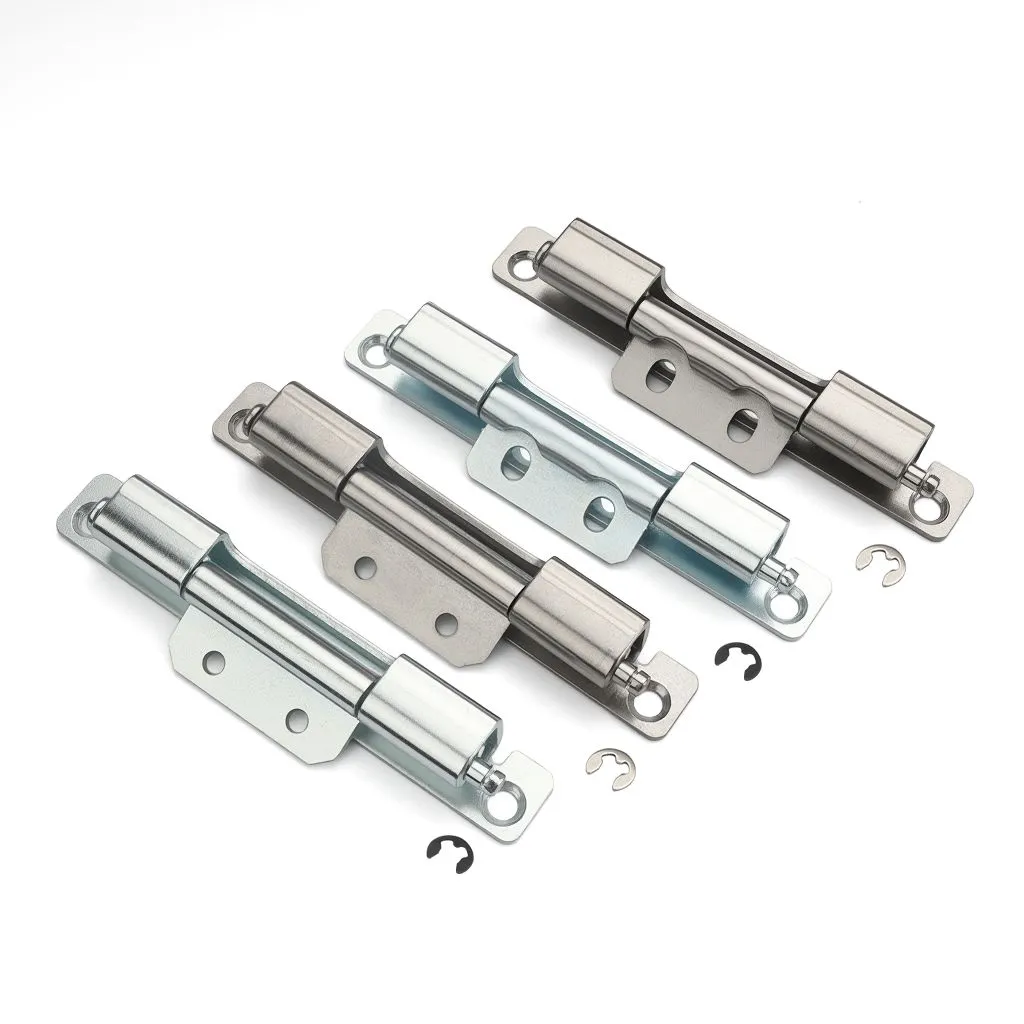

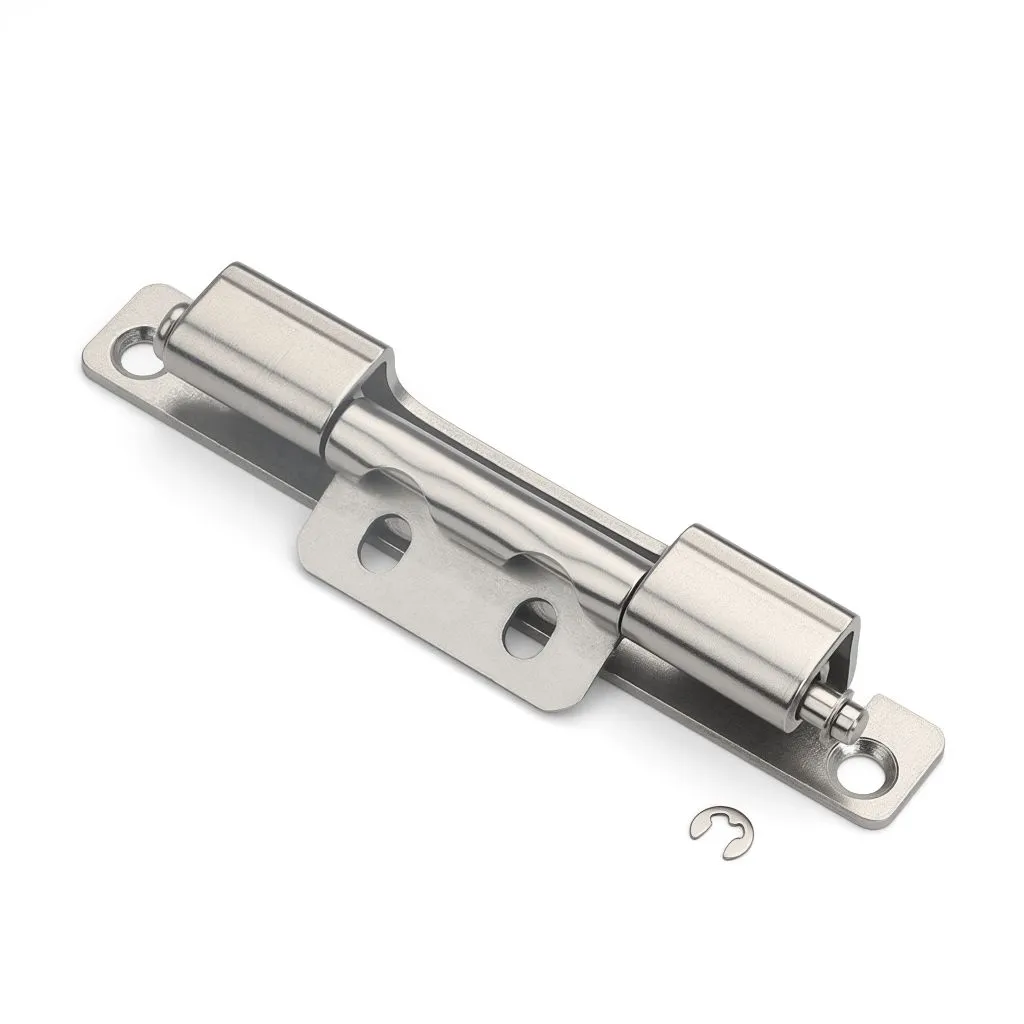

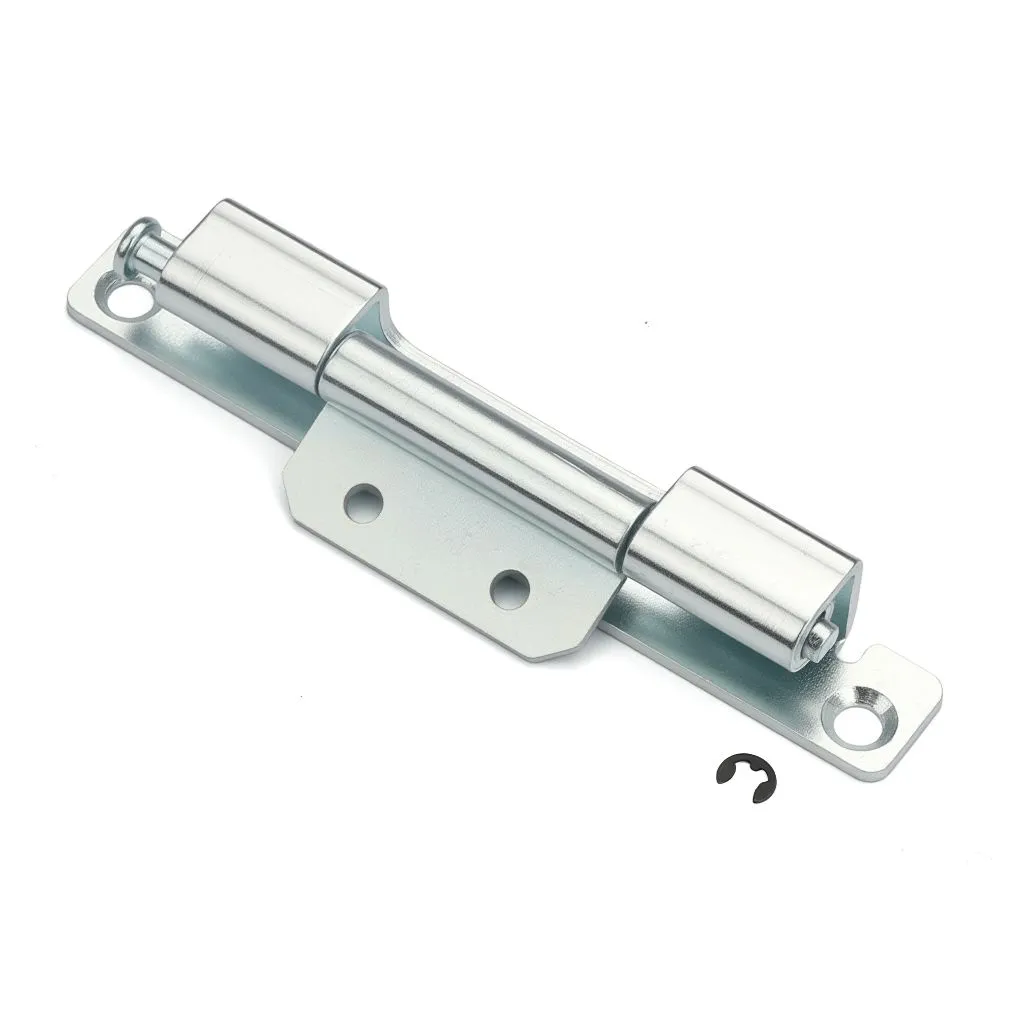

స్విచ్ గేర్ డోర్ హింజ్ నాలుగు వేరియంట్‌లలో వస్తుంది: కార్బన్ స్టీల్‌లో రౌండ్ హోల్, స్టెయిన్‌లెస్ స్టీల్‌లో రౌండ్ హోల్, కార్బన్ స్టీల్‌లో స్లాట్డ్ హోల్ మరియు స్టెయిన్‌లెస్ స్టీల్‌లో స్లాట్డ్ హోల్. నిర్మాణ కొలతలు నాలుగు అంతటా ఒకేలా ఉంటాయి - రెక్కపై మౌంటు రంధ్రాల ఆకృతి మాత్రమే తేడా. రౌండ్ రంధ్రాలు ఒకసారి డౌన్ స్క్రూడ్ ఒక సెట్ స్థానంలో కీలు పరిష్కరించడానికి; స్లాట్డ్ రంధ్రాలు చివరి బిగింపుకు ముందు కీలు స్థానాన్ని మార్చడానికి కొంత స్థలాన్ని అందిస్తాయి, ఇది సీల్ లేదా ఫ్రేమ్ పెదవికి వ్యతిరేకంగా జాగ్రత్తగా అమరిక అవసరమయ్యే తలుపులను అమర్చినప్పుడు సహాయపడుతుంది.

ఈ యూనిట్‌లోని రౌండ్ మరియు స్లాట్డ్ హోల్ మధ్య ఎంచుకోవడం మీ ఇన్‌స్టాలేషన్ వర్క్‌ఫ్లోకి వస్తుంది. డోర్ పొజిషన్ సూటిగా మరియు ప్రొడక్షన్ రన్ అంతటా స్థిరంగా ఉంటే, రౌండ్ రంధ్రాలు బాగానే ఉంటాయి. యూనిట్ల మధ్య ఫ్రేమ్ జ్యామితిలో ఏదైనా వైవిధ్యం ఉన్నట్లయితే లేదా ప్రారంభ ఫిట్టింగ్ తర్వాత డోర్‌ను సర్దుబాటు చేయాల్సి వస్తే, స్లాట్డ్ హోల్ వెర్షన్ ఆ ప్రక్రియను చాలా తక్కువ ఫిడ్‌గా చేస్తుంది.

నిర్మాణం మరియు కొలతలు

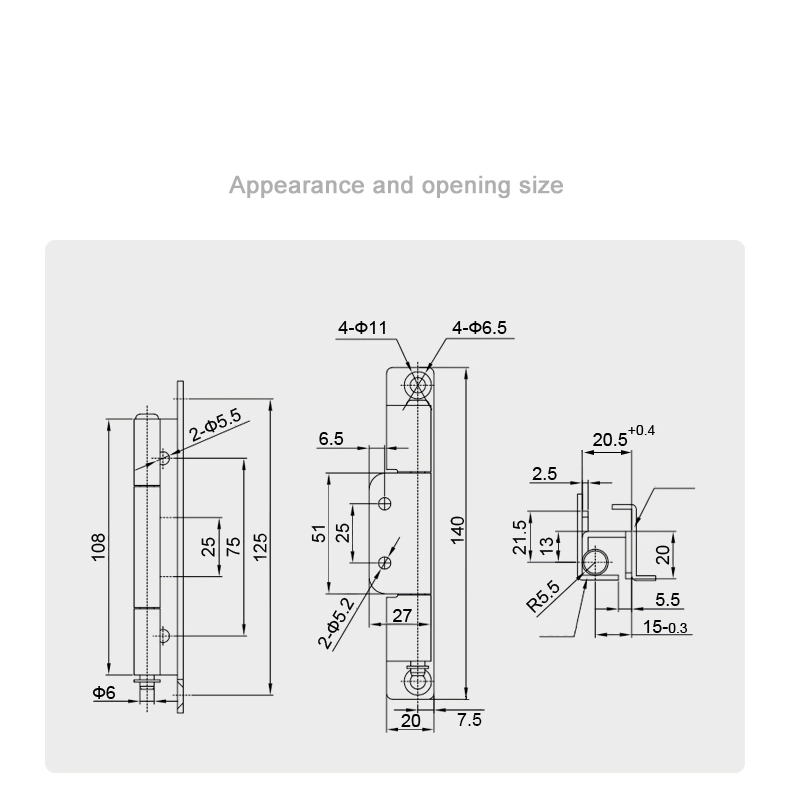

తలుపు కీలు మొత్తం 125 మిమీ పొడవుతో మొత్తం 108 మిమీ ఎత్తును కలిగి ఉంది. మౌంటు రెక్కల మధ్య అంతర్గత span 75 mm, బారెల్ వద్ద 25 mm మధ్య విభాగం. బారెల్ వ్యాసం Φ6 mm, మరియు మౌంటు వింగ్ 20 mm బేస్ వెడల్పుతో 140 mm పొడవు ఉంటుంది. వింగ్‌పై హోల్ స్పేసింగ్ 51 మిమీ మరియు 25 మిమీ సెంటర్‌లలో నడుస్తుంది, సైడ్ ప్రొఫైల్‌లో 2×Φ5.5 మిమీ ఫిక్సింగ్ రంధ్రాలు ఉంటాయి.

స్విచ్ గేర్ డోర్ హింజ్‌పై ఫ్రేమ్ ఛానెల్ ఎంగేజ్‌మెంట్ 20.5 మిమీ వెడల్పు (+0.4 మిమీ టాలరెన్స్) మరియు 15 మిమీ లోతు (-0.3 మిమీ టాలరెన్స్), బ్యారెల్ సీట్ వ్యాసార్థం R5.5 మిమీ. సైడ్ ప్రొఫైల్ 21.5 మిమీ మొత్తం ఎంగేజ్‌మెంట్ ఎత్తు, 13 మిమీ అంతర్గత కాంటాక్ట్ డెప్త్ మరియు 5.5 మిమీ పార్శ్వ ఆఫ్‌సెట్, ఛానెల్ ఎంట్రీ వద్ద 2.5 మిమీ స్టెప్‌ను చూపుతుంది. ఈ కొలతలు కీలు పని చేయడానికి రూపొందించబడిన ఫ్రేమ్ ఛానెల్ జ్యామితిని నిర్వచిస్తాయి - ఆర్డర్ చేయడానికి ముందు మీ క్యాబినెట్ ఫ్రేమ్ స్పెక్‌కు వ్యతిరేకంగా నిర్ధారించడం విలువైనది.

మెటీరియల్ మరియు ఉపరితల చికిత్స

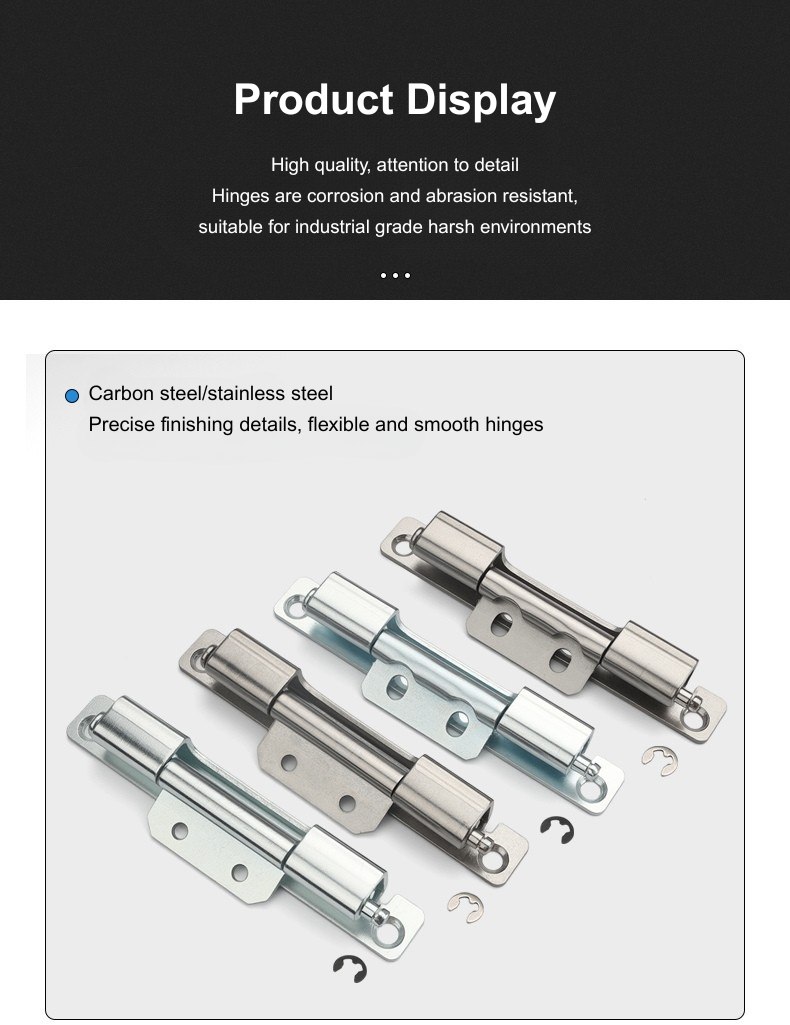

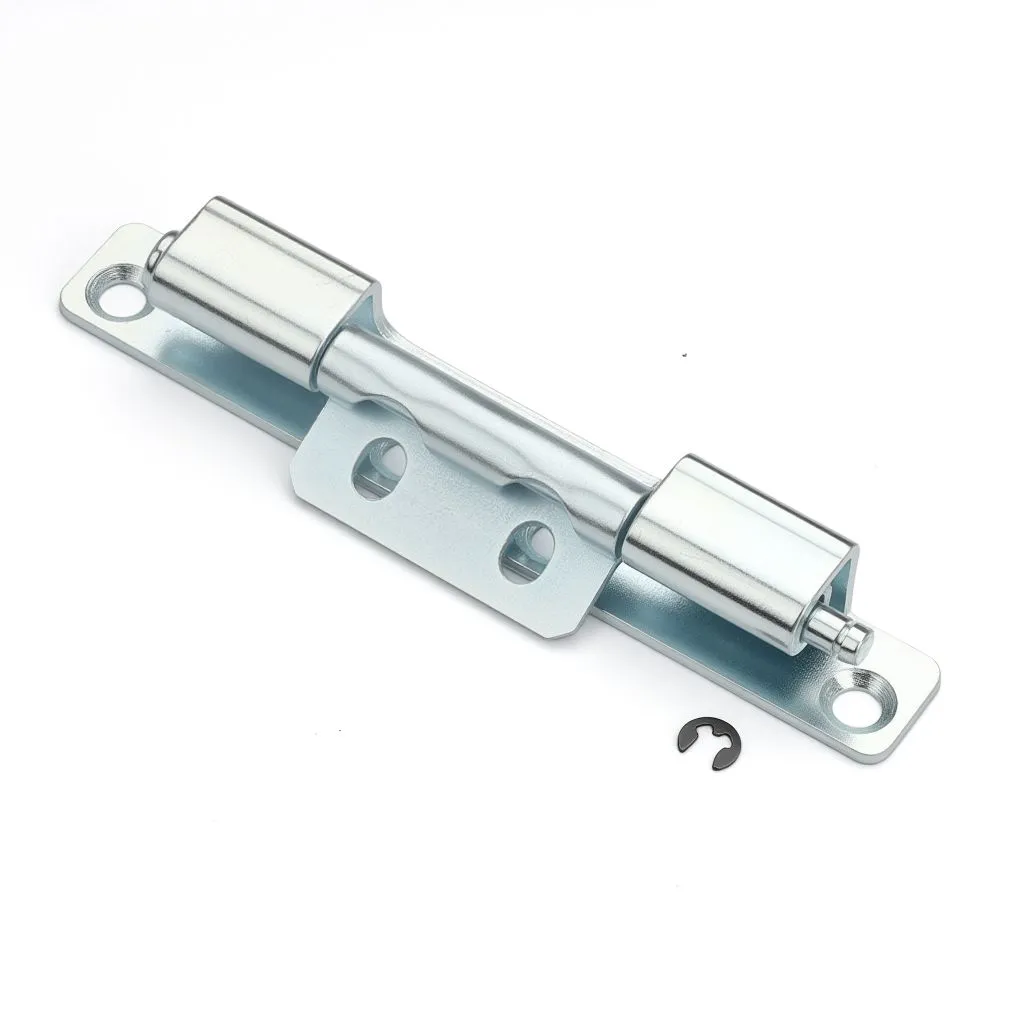

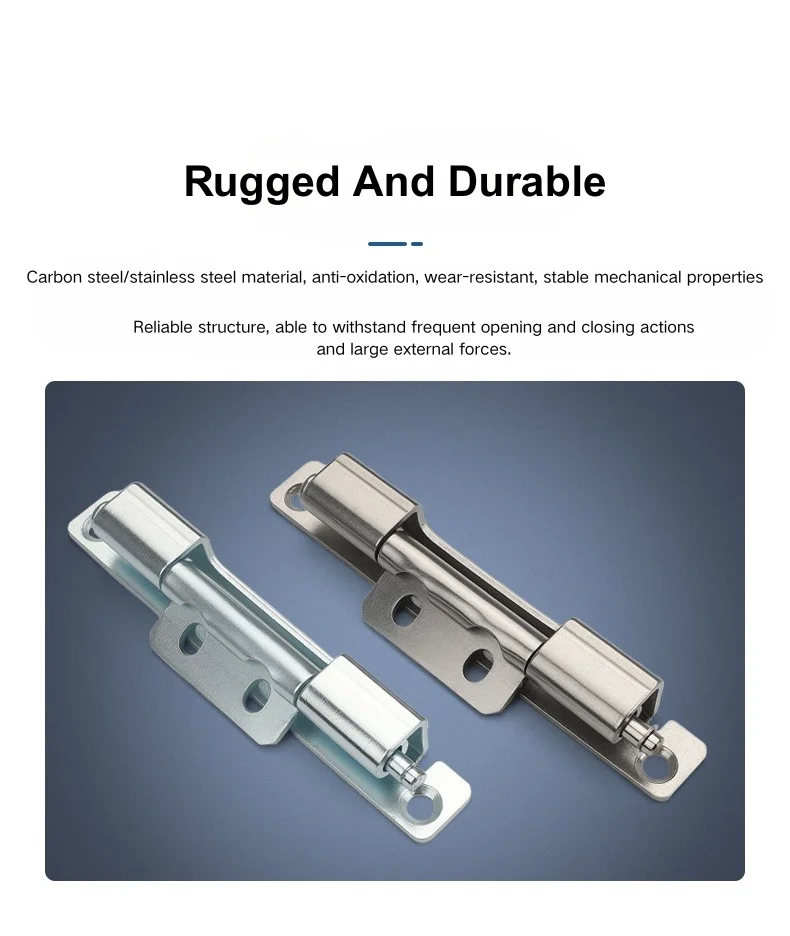

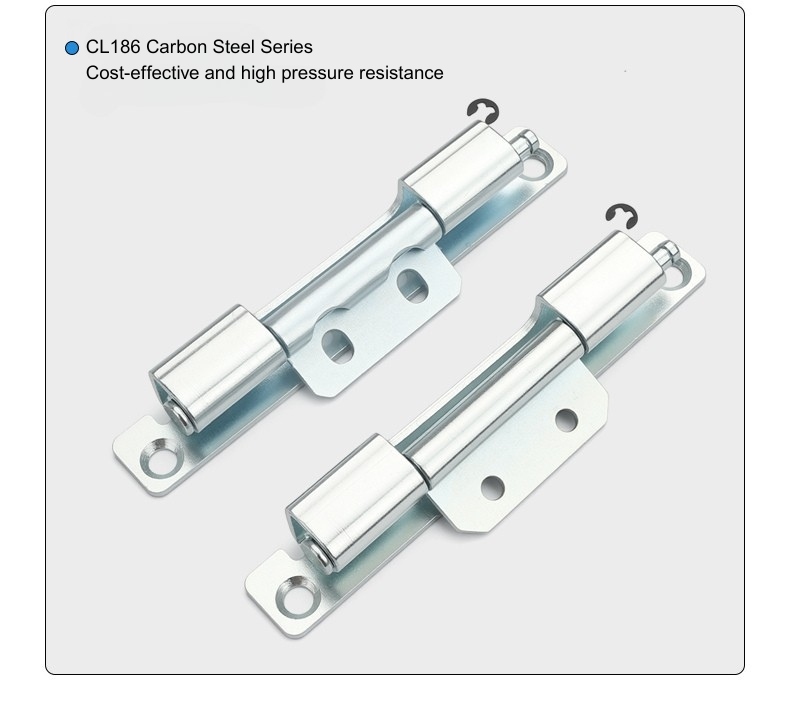

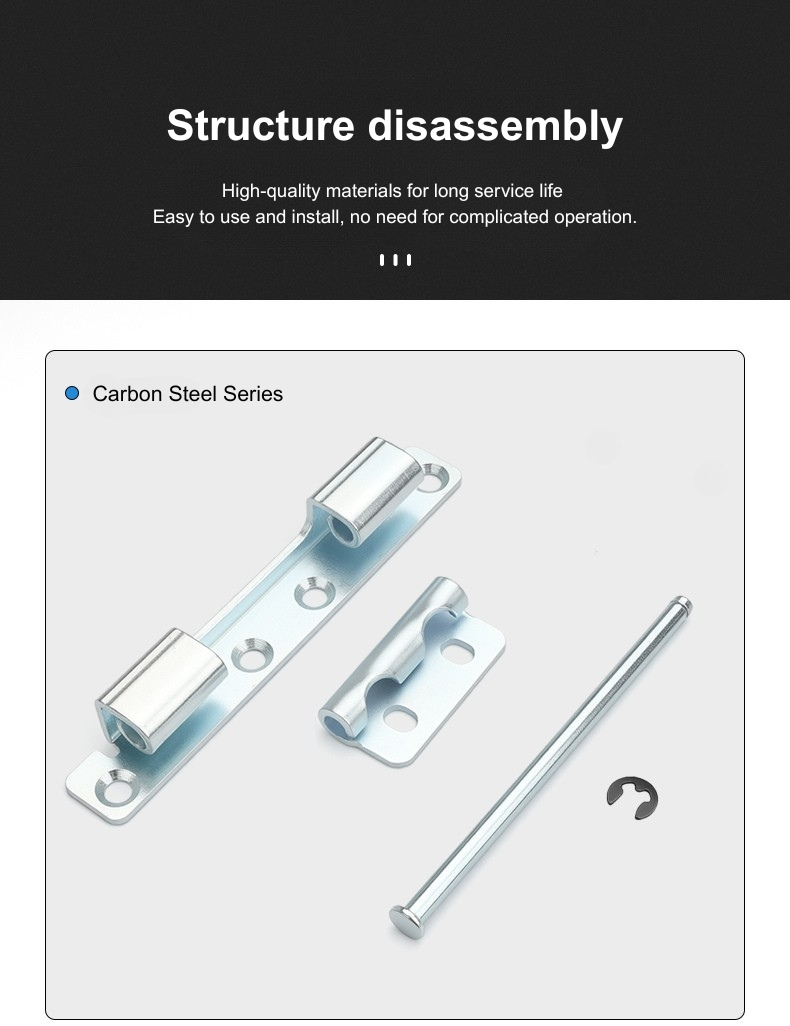

స్విచ్ గేర్ డోర్ హింజ్ గాల్వనైజ్డ్ కార్బన్ స్టీల్ మరియు 304 స్టెయిన్‌లెస్ స్టీల్‌లో అందుబాటులో ఉంది. కార్బన్ స్టీల్ వెర్షన్ ప్రామాణిక ఇండోర్ ఎన్‌క్లోజర్ పరిసరాలకు సరిపోతుంది - డిస్ట్రిబ్యూషన్ బోర్డ్‌లు, కంట్రోల్ ప్యానెల్‌లు మరియు తుప్పు బహిర్గతం తక్కువగా ఉన్న పొడి లేదా వాతావరణ-నియంత్రిత ప్రదేశాలలో పరికరాల క్యాబినెట్‌లు. అధిక-వాల్యూమ్ క్యాబినెట్ బిల్డ్‌ల కోసం ఇది మరింత ఖర్చుతో కూడుకున్న ఎంపిక, ఇక్కడ ఇన్‌స్టాలేషన్ వాతావరణం ఊహించదగినది.

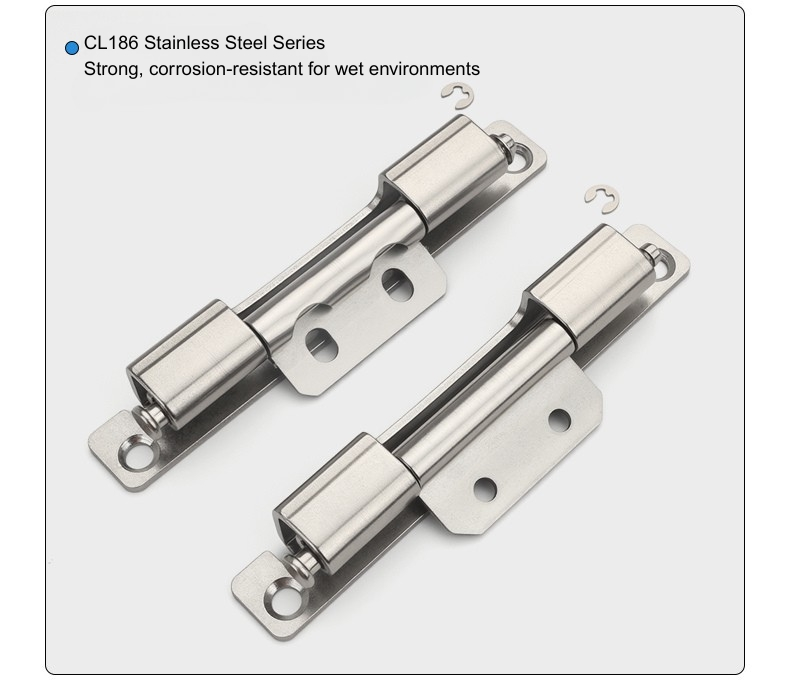

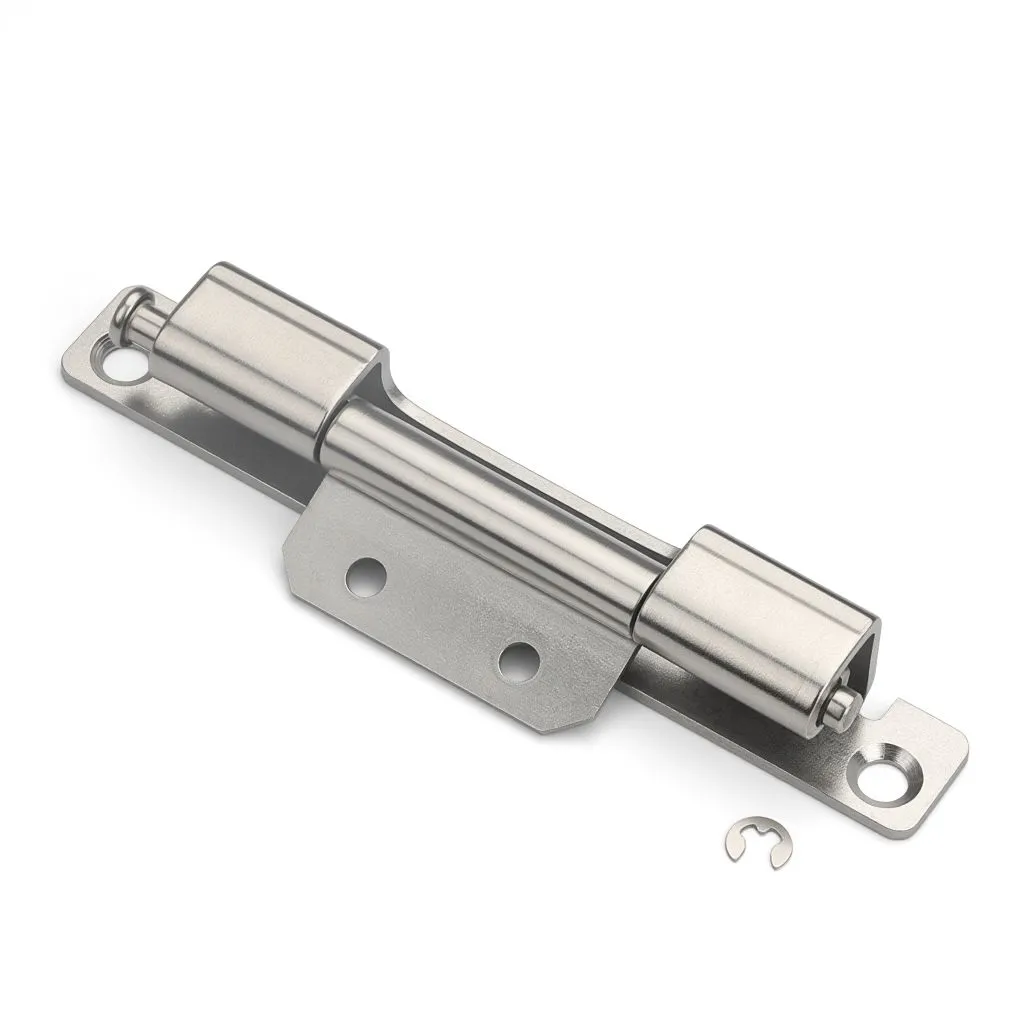

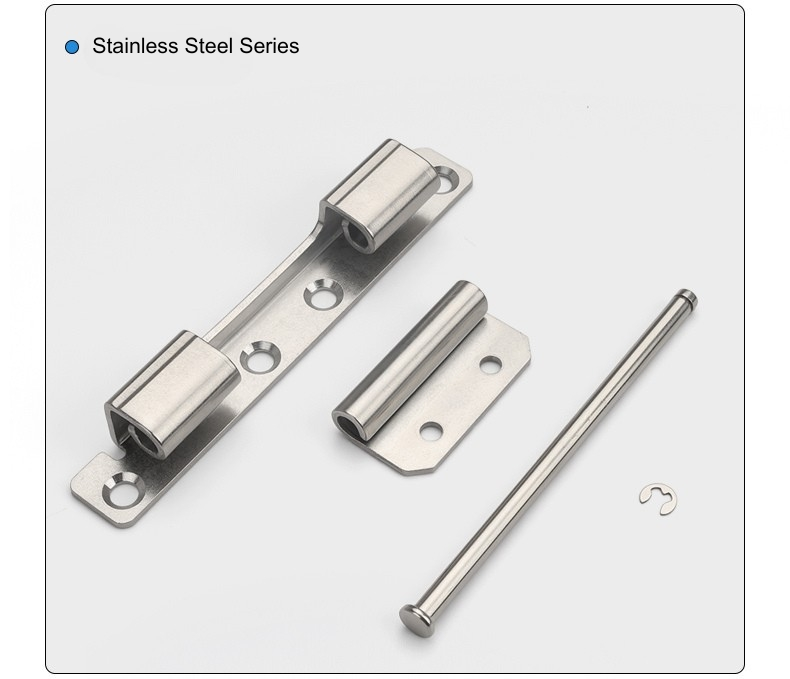

స్టెయిన్‌లెస్ స్టీల్ డోర్ హింజ్ అవుట్‌డోర్ స్విచ్ గేర్, తేమతో కూడిన యుటిలిటీ రూమ్‌లు, కోస్టల్ ఇన్‌స్టాలేషన్‌లు లేదా ఎన్‌క్లోజర్ దాని సేవా జీవితంలో తేమను ఎదుర్కొనే ఏదైనా అప్లికేషన్ కోసం సరైన ఎంపిక. క్యాబినెట్ ముగింపు ప్రమాణం అన్ని హార్డ్‌వేర్‌లలో స్థిరమైన ఉపరితల రూపాన్ని కోరినప్పుడు స్టెయిన్‌లెస్ కూడా పేర్కొనబడుతుంది, ఎందుకంటే ఇది సవాలు పరిస్థితులలో కాలక్రమేణా గాల్వనైజ్డ్ స్టీల్ కంటే మెరుగ్గా ఉంటుంది.

తరచుగా అడిగే ప్రశ్నలు

Q1: CL186 కోసం ఏ వేరియంట్‌లు అందుబాటులో ఉన్నాయి?

CL186 నాలుగు వేరియంట్‌లలో వస్తుంది: రౌండ్ హోల్ కార్బన్ స్టీల్, రౌండ్ హోల్ స్టెయిన్‌లెస్ స్టీల్, స్లాట్డ్ హోల్ కార్బన్ స్టీల్ మరియు స్లాట్డ్ హోల్ స్టెయిన్‌లెస్ స్టీల్. అందరూ ఒకే శరీర కొలతలు మరియు ఫ్రేమ్ ఛానెల్ ఎంగేజ్‌మెంట్ జ్యామితిని పంచుకుంటారు.

Q2: రౌండ్ హోల్ మరియు స్లాట్డ్ హోల్ వెర్షన్‌ల మధ్య తేడా ఏమిటి?

రౌండ్ హోల్ వెర్షన్ కీలును ఒకసారి స్క్రూ చేసిన తర్వాత సెట్ స్థానంలో పరిష్కరిస్తుంది. స్లాట్డ్ హోల్ వెర్షన్ చివరి బిగింపుకు ముందు మౌంటు పొజిషన్‌ను సర్దుబాటు చేయడానికి అనుమతిస్తుంది, ఇది ఇన్‌స్టాలేషన్ సమయంలో లేదా క్యాబినెట్ యూనిట్ల మధ్య ఫ్రేమ్ జ్యామితిలో వైవిధ్యం ఉన్నప్పుడు డోర్ అలైన్‌మెంట్‌ను చక్కగా ట్యూన్ చేయాల్సి వచ్చినప్పుడు ఉపయోగపడుతుంది.

Q3: CL186 ఎలా ఇన్‌స్టాల్ చేయబడింది?

CL186 స్క్రూ-మౌంట్ చేయబడింది. మౌంటు వింగ్ అందించిన రంధ్రాలను ఉపయోగించి తలుపు ప్యానెల్‌కు స్థిరంగా ఉంటుంది మరియు కీలు శరీరం క్యాబినెట్ ఫ్రేమ్ ఛానెల్‌ని నిమగ్నం చేస్తుంది. ఈ మోడల్ కోసం వెల్డింగ్ అవసరం లేదు.

Q4: CL186 యొక్క ముఖ్య కొలతలు ఏమిటి?

CL186 మొత్తం ఎత్తులో 108 mm మరియు 125 mm బాడీ పొడవు మరియు 75 mm లోపలి స్పాన్. బారెల్ Φ6 మిమీ. మౌంటు వింగ్ 20 mm బేస్తో 140 mm పొడవు ఉంటుంది. ఫ్రేమ్ ఛానల్ వెడల్పు 20.5 mm (+0.4 mm) మరియు లోతు 15 mm (-0.3 mm).

Q5: నేను అవుట్‌డోర్ ఎన్‌క్లోజర్‌ల కోసం ఏ మెటీరియల్‌ని ఎంచుకోవాలి?

స్టెయిన్‌లెస్ స్టీల్ వెర్షన్ అవుట్‌డోర్ ఇన్‌స్టాలేషన్‌లకు సరైన ఎంపిక, తేమతో కూడిన వాతావరణం లేదా ఎక్కడైనా తుప్పు నిరోధకత దీర్ఘకాలిక అవసరం. గాల్వనైజ్డ్ కార్బన్ స్టీల్ వెర్షన్ ప్రామాణిక ఇండోర్ క్యాబినెట్ అప్లికేషన్‌లకు సరిపోతుంది.

Q6: CL186 ఒక రహస్య కీలు?

అవును — CL186 స్విచ్‌గేర్ డోర్ కీలు క్యాబినెట్ ఫ్రేమ్ ఛానెల్‌లో తలుపు మూసి ఉన్నప్పుడు లోపల కూర్చుని, బయటి తలుపు ముఖంపై కనిపించే హార్డ్‌వేర్‌ను వదిలివేయదు. ఫ్రేమ్ ప్రొఫైల్‌లో కీలు శరీరం పూర్తిగా తగ్గించబడింది.

Q7: సంస్థాపన తర్వాత తలుపును తీసివేయవచ్చా?

అవును. CL186 అనేది వేరు చేయగలిగిన కీలు - కీలు విడదీయబడిన తర్వాత టూల్స్ లేకుండా ఫ్రేమ్ ఛానెల్ నుండి తలుపును ఎత్తివేయవచ్చు. ఇది క్యాబినెట్ అసెంబ్లీ లైన్లు మరియు క్రమానుగతంగా డోర్ రిమూవల్ అవసరమయ్యే ఫీల్డ్ మెయింటెనెన్స్ కోసం ఇది ఆచరణాత్మకంగా చేస్తుంది.

Q8: CL186 ఏ క్యాబినెట్ రకాలకు అనుకూలంగా ఉంటుంది?

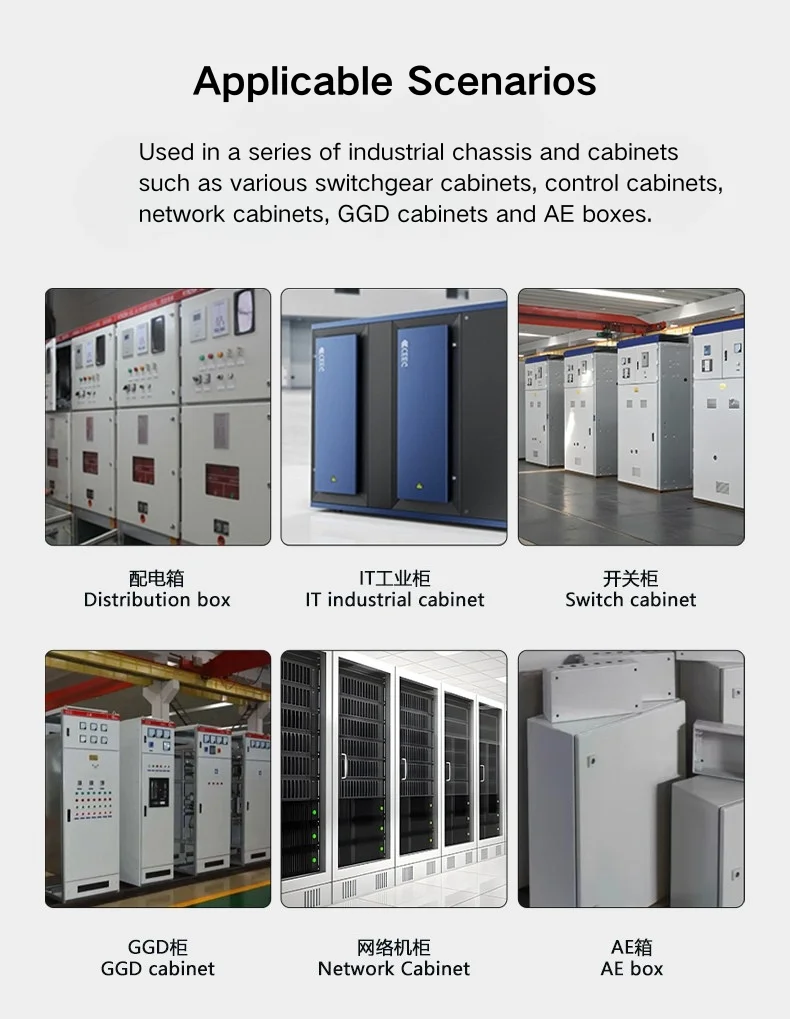

CL186 దాచిన కీలు స్విచ్‌గేర్ క్యాబినెట్‌లు, ఎలక్ట్రికల్ డిస్ట్రిబ్యూషన్ బాక్స్‌లు, కంట్రోల్ క్యాబినెట్ డోర్లు మరియు ఇండస్ట్రియల్ ఎక్విప్‌మెంట్ ఎన్‌క్లోజర్‌లపై ఉపయోగించబడుతుంది - ఎక్కడైనా ఒక క్లీన్ ఎక్స్‌టీరియర్ ప్రొఫైల్‌తో వేరు చేయగలిగిన, దాచిన కీలు ప్రాధాన్య స్పెసిఫికేషన్.
