RMU క్యాబినెట్ జింక్ మిశ్రమం కీలు

Yitai లాక్ ఇన్ వాల్యూమ్ నుండి RMU క్యాబినెట్ హార్డ్‌వేర్‌ను సోర్సింగ్ చేసే వారి కోసం, RMU క్యాబినెట్ జింక్ అల్లాయ్ హింజ్ CL208 రెండు Φ8 mm బారెల్స్ మరియు Φ4 mm పిన్‌తో డ్యూయల్-బ్యారెల్ డిజైన్‌ను ఉపయోగిస్తుంది, అదే పరిమాణంలోని సింగిల్-బ్యారెల్ రకం కంటే కీలు విస్తృత లోడ్-బేరింగ్ ఉపరితలాన్ని ఇస్తుంది. మొత్తం పాదముద్ర 48 × 26 మిమీ, వెల్డింగ్ ద్వారా ఇన్‌స్టాల్ చేయబడింది మరియు రెండు ముగింపు ఎంపికలు - నలుపు మరియు ప్రకాశవంతమైన క్రోమ్ - RMU మరియు స్విచ్ గేర్ మార్కెట్‌లో అత్యంత సాధారణ క్యాబినెట్ ఉపరితల చికిత్సలను కవర్ చేస్తాయి.

నిర్మాణం మరియు కొలతలు

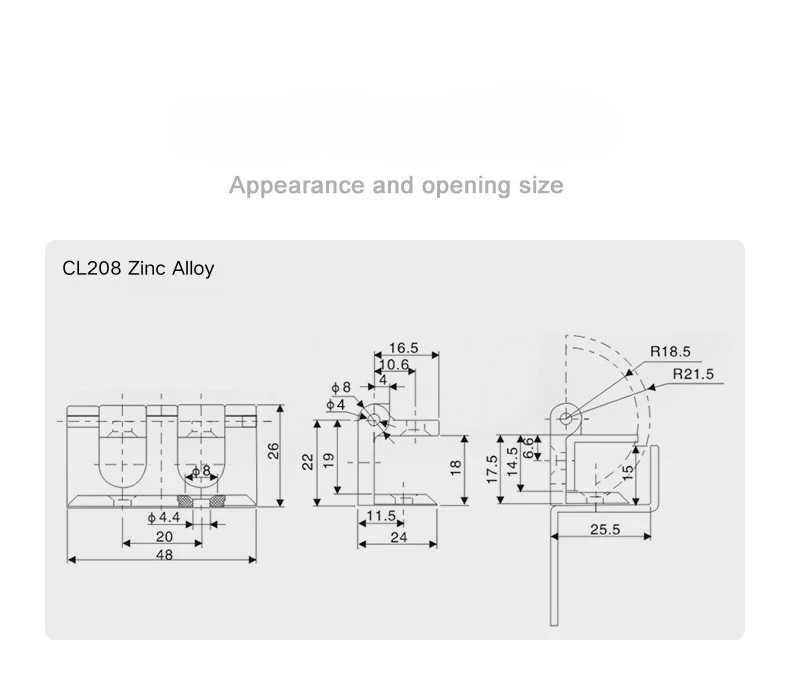

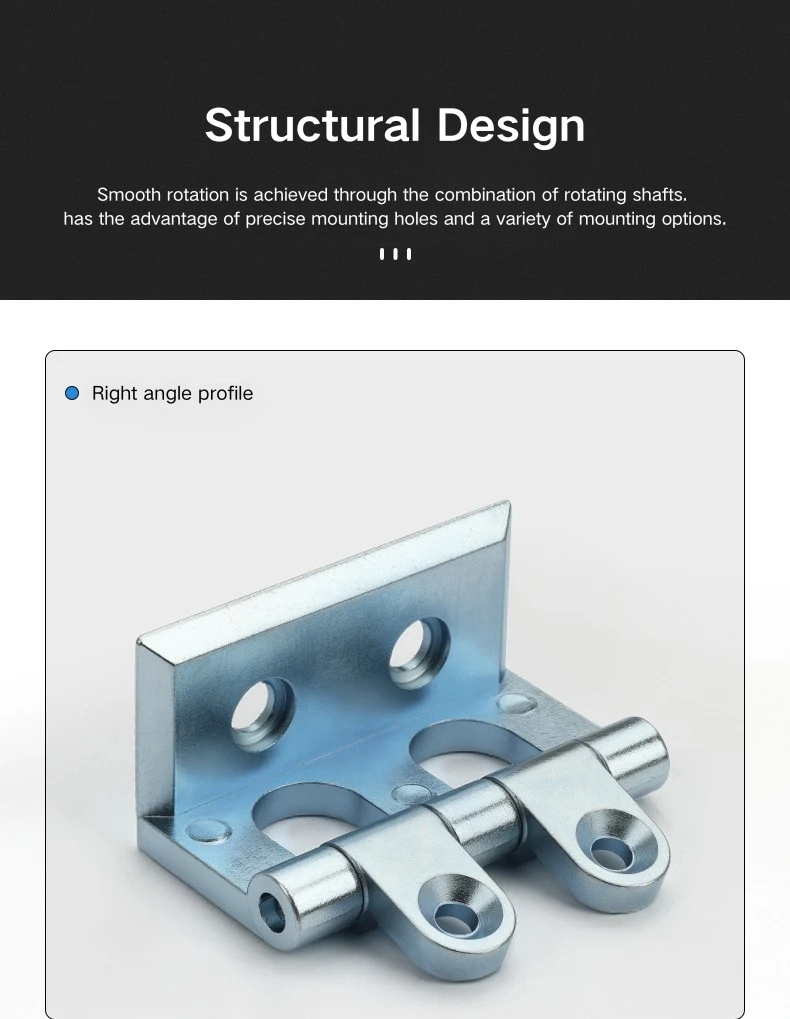

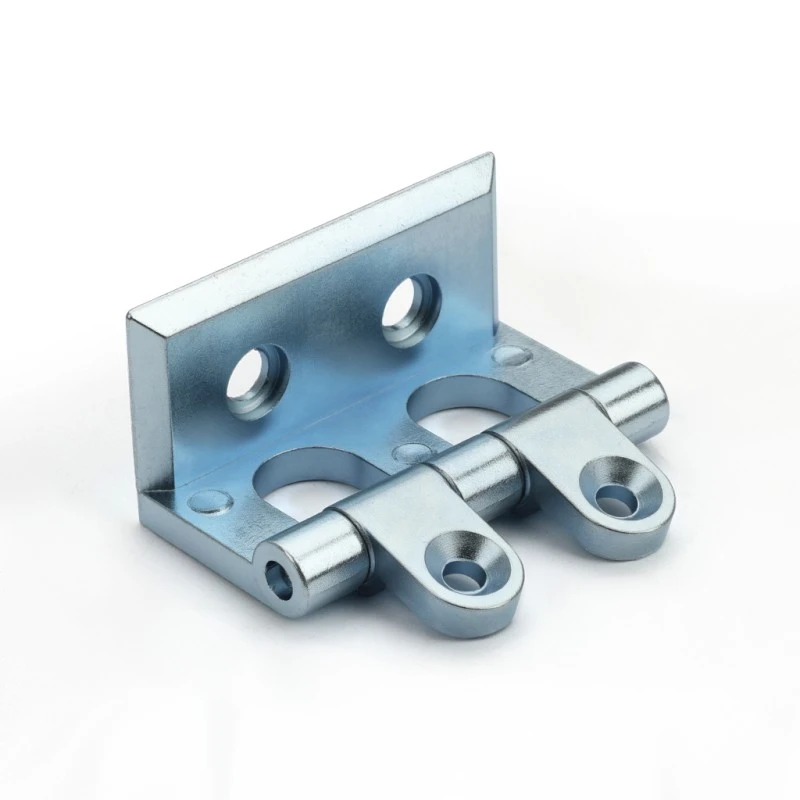

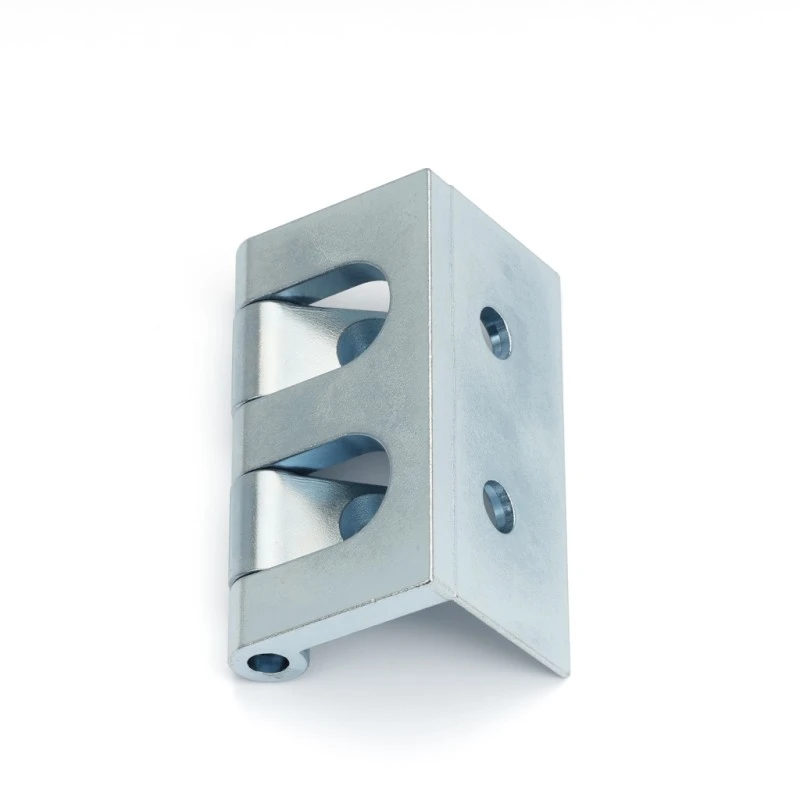

RMU క్యాబినెట్ జింక్ అల్లాయ్ హింజ్ మొత్తం 48 mm వెడల్పు మరియు 26 mm పొడవును కలిగి ఉంటుంది, రెండు మౌంటు రెక్కల మధ్య 20 mm స్పాన్ ఉంటుంది. RMU క్యాబినెట్ జింక్ అల్లాయ్ హింజ్ రెండు Φ8 మిమీ బారెల్స్‌ను ఒకే పిడికిలిపై కాకుండా భాగస్వామ్య Φ4 mm పిన్‌పై ఉపయోగిస్తుంది - విస్తృత బేరింగ్ ఉపరితలం డోర్ లోడ్‌ను మరింత సమానంగా వ్యాపిస్తుంది మరియు పదేపదే ఉపయోగించడం కంటే మెరుగ్గా ఉంటుంది. బారెల్ అసెంబ్లీ ఆకు అంచు నుండి 16.5 మిమీ దూరంలో పిన్ మధ్యలో 10.6 మిమీ ఉంటుంది.

సైడ్ ప్రొఫైల్‌లో, RMU క్యాబినెట్ జింక్ అల్లాయ్ హింజ్ డోర్ ప్యానెల్ ఎంగేజ్‌మెంట్ డెప్త్ 24 మిమీ మరియు ఫ్రేమ్ సైడ్ రీచ్ 25.5 మిమీ. ఫ్రేమ్ ఎంగేజ్‌మెంట్ విభాగం 11.5 మిమీ బేస్‌తో 22 మిమీ పొడవు ఉంటుంది మరియు పార్శ్వ క్లియరెన్స్ 14.5 మిమీ ఇన్నర్ స్టెప్ మరియు 6.6 మిమీ పిన్ ఆఫ్‌సెట్‌తో 17.5 మిమీ మొత్తం ఎత్తును నడుపుతుంది - ఆర్‌ఎమ్‌యు మరియు డిస్ట్రిబ్యూషన్ క్యాబినెట్ బిల్డ్‌లకు విలక్షణమైన ఫ్రేమ్ ఛానల్ జ్యామితితో వరుసలో ఉండే కొలతలు.

ఓపెనింగ్ యాంగిల్ మరియు డోర్ కంట్రోల్

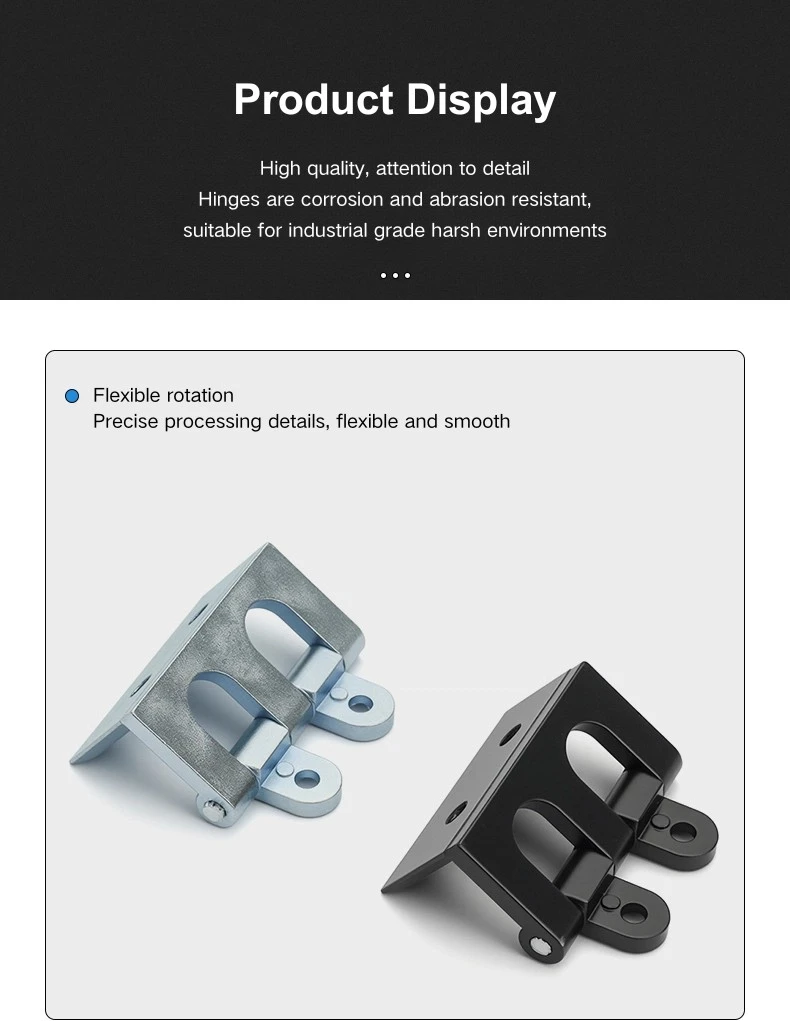

RMU క్యాబినెట్ జింక్ అల్లాయ్ హింజ్ యొక్క ప్రత్యేక లక్షణం 270° ప్రారంభ కోణం. చాలా ప్రామాణిక క్యాబినెట్ కీలు 90°, 120°, లేదా 180°కి తెరిచి ఉంటాయి - 270° స్వింగ్ అంటే తలుపు లంబ కోణంలో లేదా సగానికి ఆగిపోకుండా క్యాబినెట్ వైపు దాదాపు ఫ్లాట్‌గా మడవగలదు. RMU మరియు రింగ్ మెయిన్ యూనిట్ అప్లికేషన్‌లలో, ఇన్‌స్టాలేషన్, మెయింటెనెన్స్ లేదా కేబుల్ మేనేజ్‌మెంట్ కోసం టెక్నీషియన్‌లకు ఇంటీరియర్‌కు అడ్డంకులు లేని యాక్సెస్ అవసరమైనప్పుడు ఇది నిజమైన వ్యత్యాసాన్ని కలిగిస్తుంది.

RMU క్యాబినెట్ జింక్ అల్లాయ్ హింజ్‌లోని ఆర్క్ వ్యాసార్థం R18.5 mm నుండి R21.5 mm వరకు స్వింగ్ పరిధి ద్వారా నడుస్తుంది, ఇది తలుపు తెరిచినప్పుడు ప్రయాణించే క్లియరెన్స్ ఎన్వలప్‌ను నిర్వచిస్తుంది. క్యాబినెట్ లేఅవుట్ సమయంలో ఇది లెక్కించదగినది - అడ్డంకి లేకుండా పూర్తి స్వింగ్‌ను పూర్తి చేయడానికి తలుపు కోసం క్యాబినెట్‌తో పాటు తగినంత క్లియరెన్స్ ఉండాలి.

ఎంపికలు మరియు అప్లికేషన్‌ను ముగించండి

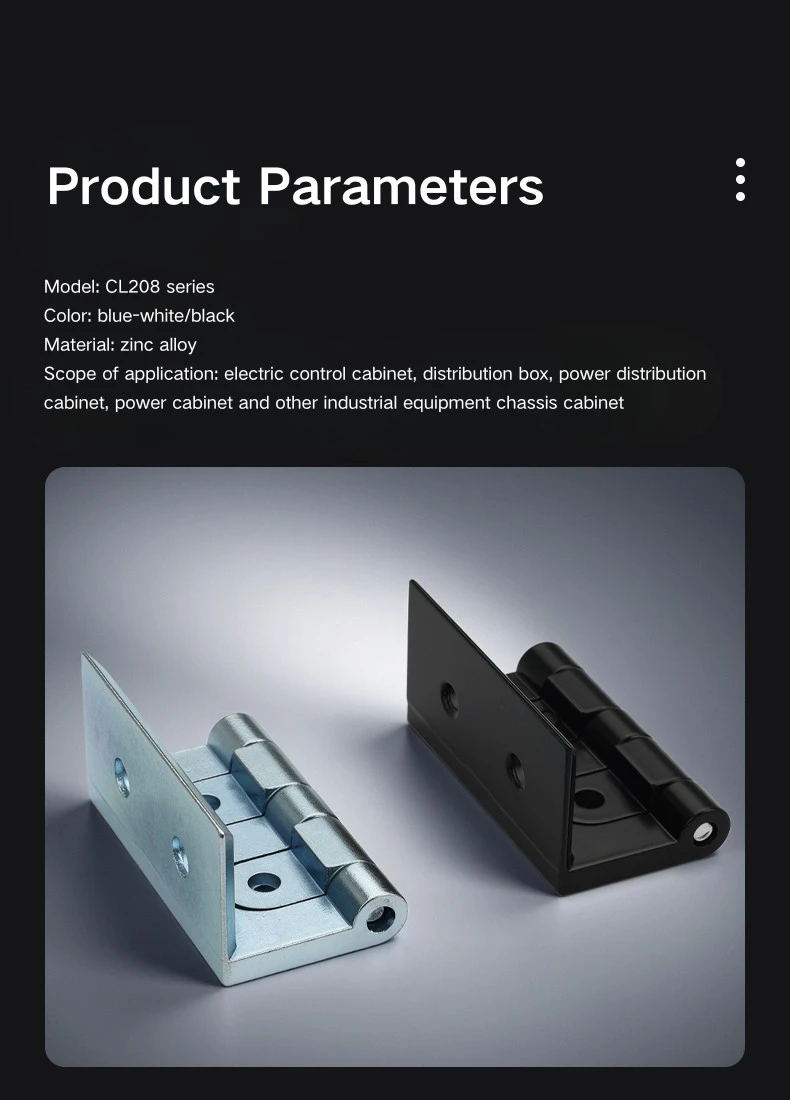

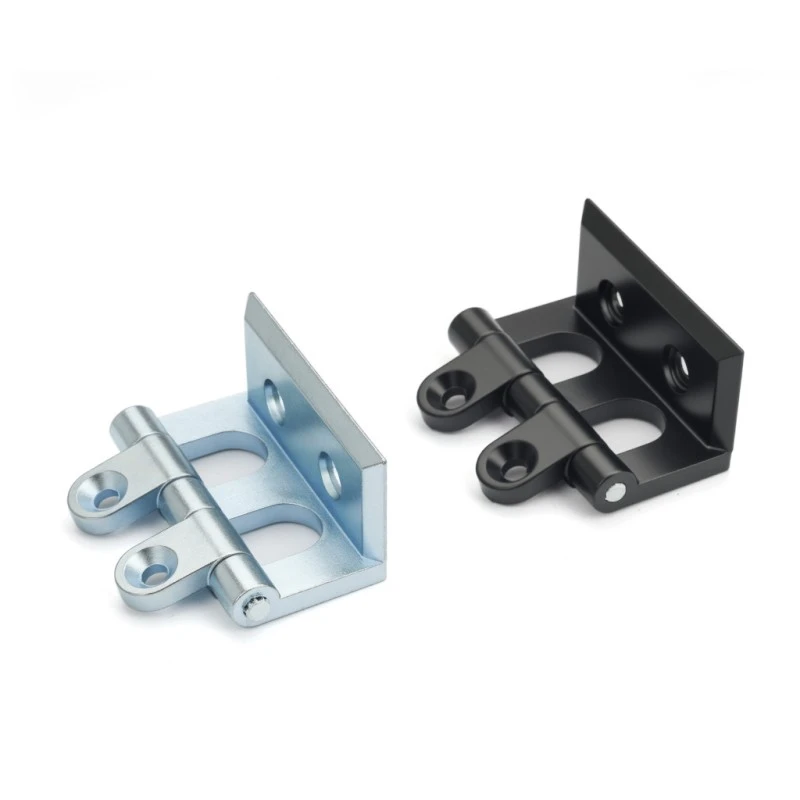

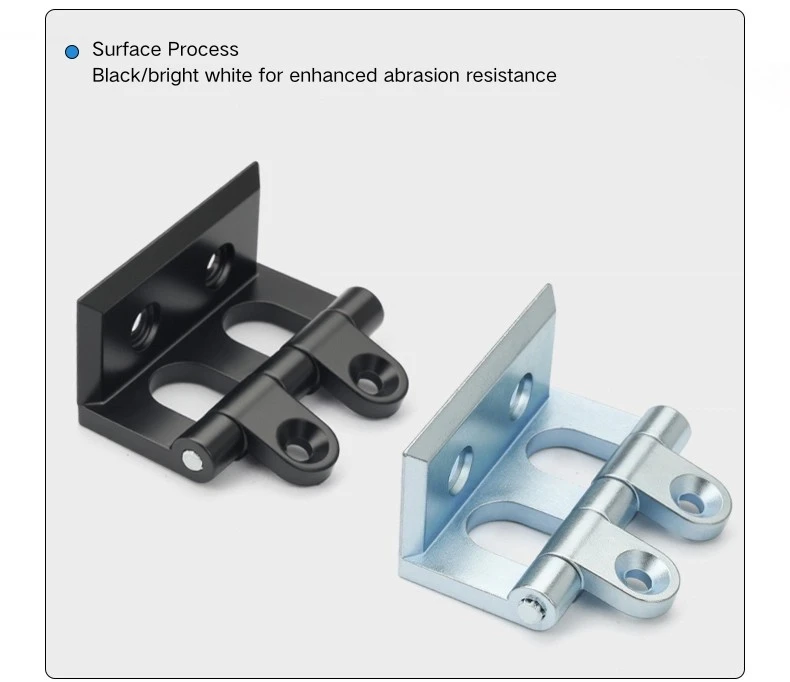

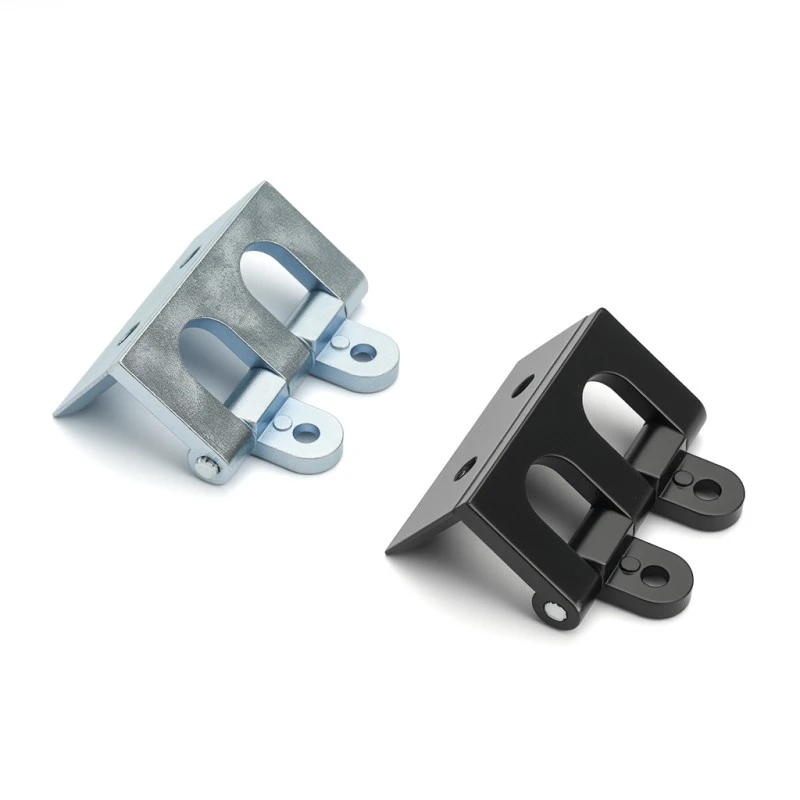

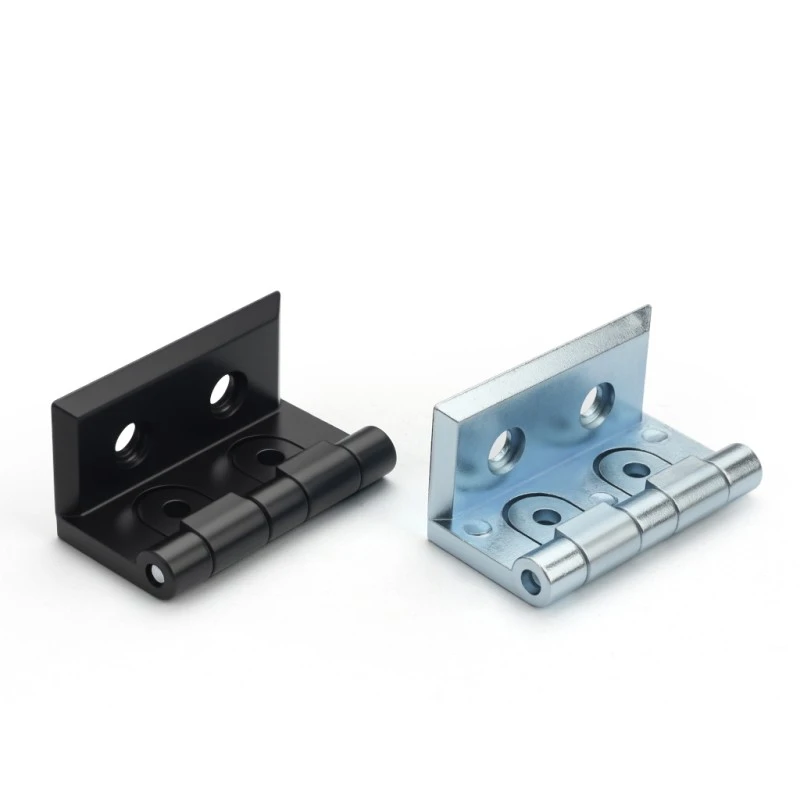

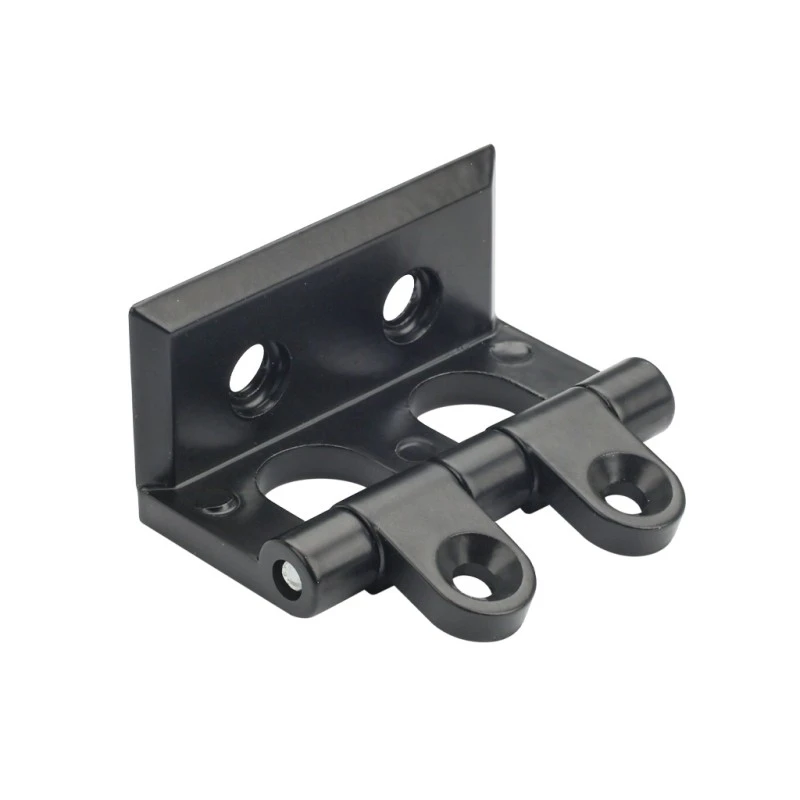

RMU క్యాబినెట్ జింక్ అల్లాయ్ హింజ్ రెండు ముగింపులలో వస్తుంది: నలుపు మరియు ప్రకాశవంతమైన క్రోమ్. నలుపు రంగు ముదురు పౌడర్-కోటెడ్ క్యాబినెట్ ఎన్‌క్లోజర్‌లకు సరిపోతుంది మరియు క్యాబినెట్ వెలుపలి భాగం ప్రామాణిక పారిశ్రామిక ముగింపుగా ఉండే RMU బిల్డ్‌లలో ఇది చాలా సాధారణ ఎంపిక. బ్రైట్ క్రోమ్ పాలిష్, రిఫ్లెక్టివ్ రూపాన్ని ఇస్తుంది మరియు మొత్తం క్యాబినెట్ సౌందర్యంలో కీలు ముగింపు భాగమైన లేత-రంగు లేదా అలంకార ఎన్‌క్లోజర్ ప్యానెల్‌లపై బాగా పనిచేస్తుంది.

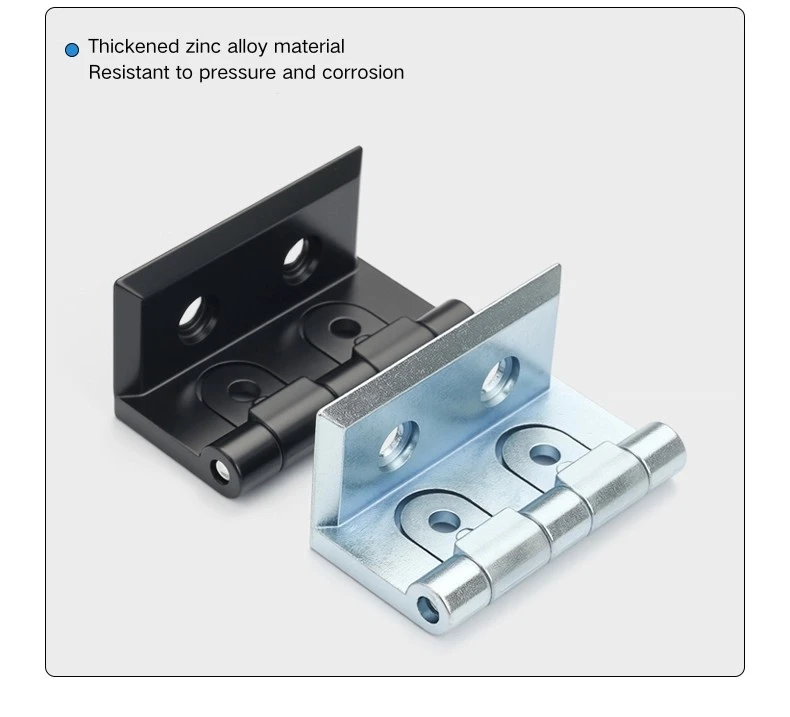

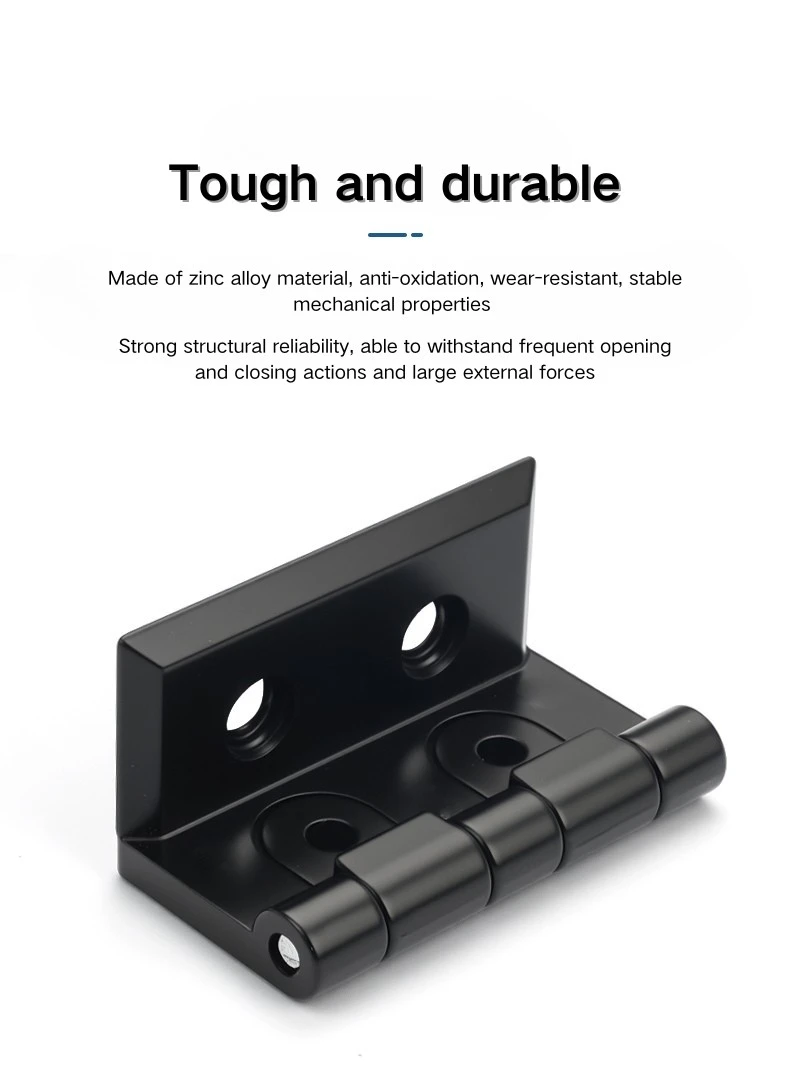

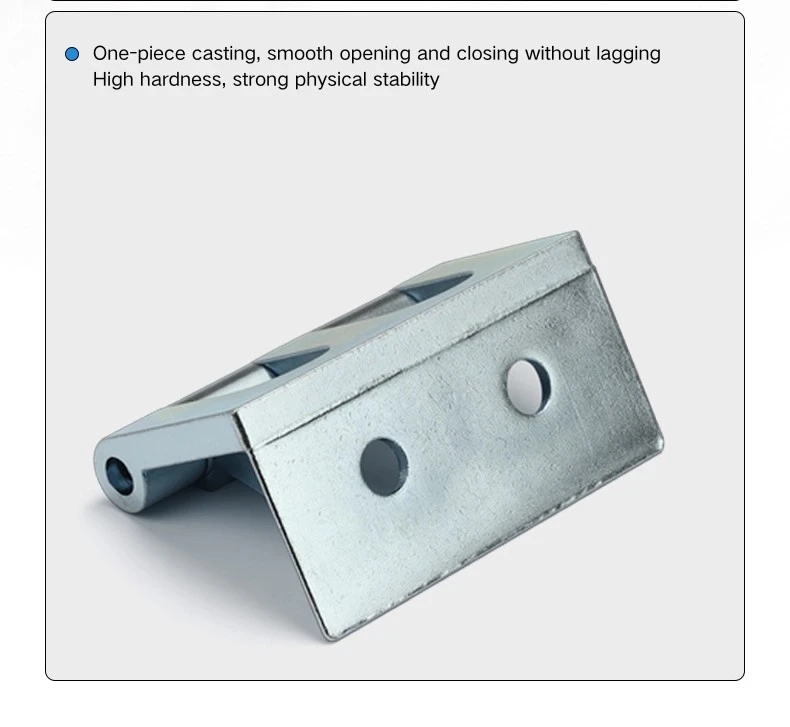

RMU క్యాబినెట్ జింక్ అల్లాయ్ హింజ్ యొక్క రెండు ముగింపులు ఫాబ్రికేషన్ సమయంలో నేరుగా క్యాబినెట్ ఫ్రేమ్‌పైకి వెల్డింగ్ చేయబడతాయి, కాబట్టి నిర్మాణ దశలో ముగింపు ఎంపిక అనేది శాశ్వత నిర్ణయం. జింక్ అల్లాయ్ నిర్మాణం విలక్షణమైన ఇండోర్ ఇండస్ట్రియల్ పరిసరాలను బాగా నిర్వహిస్తుంది మరియు డై-కాస్ట్ బాడీ ఉత్పత్తి బ్యాచ్‌లలో స్థిరమైన డైమెన్షనల్ ఖచ్చితత్వాన్ని అందిస్తుంది - కీలు బహుళ క్యాబినెట్ యూనిట్‌లలో మ్యాటింగ్ ఫ్రేమ్ ఛానెల్‌తో ఖచ్చితంగా వరుసలో ఉన్నప్పుడు ఉపయోగపడుతుంది.

తరచుగా అడిగే ప్రశ్నలు

Q1: CL208 కీలు యొక్క ప్రారంభ కోణం ఏమిటి?

CL208 270°కి తెరుచుకుంటుంది, ఇది డోర్‌ను ఫ్లాట్‌గా స్వింగ్ చేయడానికి మరియు క్యాబినెట్ ఫ్రేమ్‌తో పాటు పూర్తిగా వెనుకకు మడవడానికి అనుమతిస్తుంది. ఇది RMU మరియు రింగ్ మెయిన్ యూనిట్ క్యాబినెట్‌ల కోసం పేర్కొనబడటానికి ప్రధాన కారణం, ఇక్కడ పూర్తి ఇంటీరియర్ యాక్సెస్ సాధారణ అవసరం.

Q2: CL208 యొక్క మొత్తం కొలతలు ఏమిటి?

CL208 జింక్ అల్లాయ్ క్యాబినెట్ కీలు 48 mm వెడల్పు మరియు 26 mm పొడవు, మౌంటు రెక్కల మధ్య 20 mm లోపలి స్పేన్ ఉంటుంది. ఫ్రేమ్-సైడ్ రీచ్ 25.5 మిమీ మరియు డోర్ ప్యానెల్ ఎంగేజ్‌మెంట్ డెప్త్ 24 మిమీ.

Q3: CL208 ఎలా ఇన్‌స్టాల్ చేయబడింది?

CL208 అనేది వెల్డెడ్ కీలు - ఇది ఫాబ్రికేషన్ సమయంలో వెల్డింగ్ చేయడం ద్వారా క్యాబినెట్ ఫ్రేమ్ మరియు డోర్ ప్యానెల్‌కు స్థిరంగా ఉంటుంది. ఈ మోడల్ కోసం స్క్రూ-మౌంట్ ఎంపిక లేదు.

Q4: ఏ ముగింపు ఎంపికలు అందుబాటులో ఉన్నాయి?

CL208 బ్లాక్ జింక్ మిశ్రమం మరియు ప్రకాశవంతమైన క్రోమ్ జింక్ మిశ్రమంతో వస్తుంది. నలుపు లేదా పొడి-పూతతో కూడిన ఎన్‌క్లోజర్‌లకు నలుపు అనేది ప్రామాణిక ఎంపిక; ప్రకాశవంతమైన chrome దావాలు తేలికైన లేదా అలంకరణ క్యాబినెట్ ముగింపులు.

Q5: CL208 ఏ క్యాబినెట్ రకాల కోసం రూపొందించబడింది?

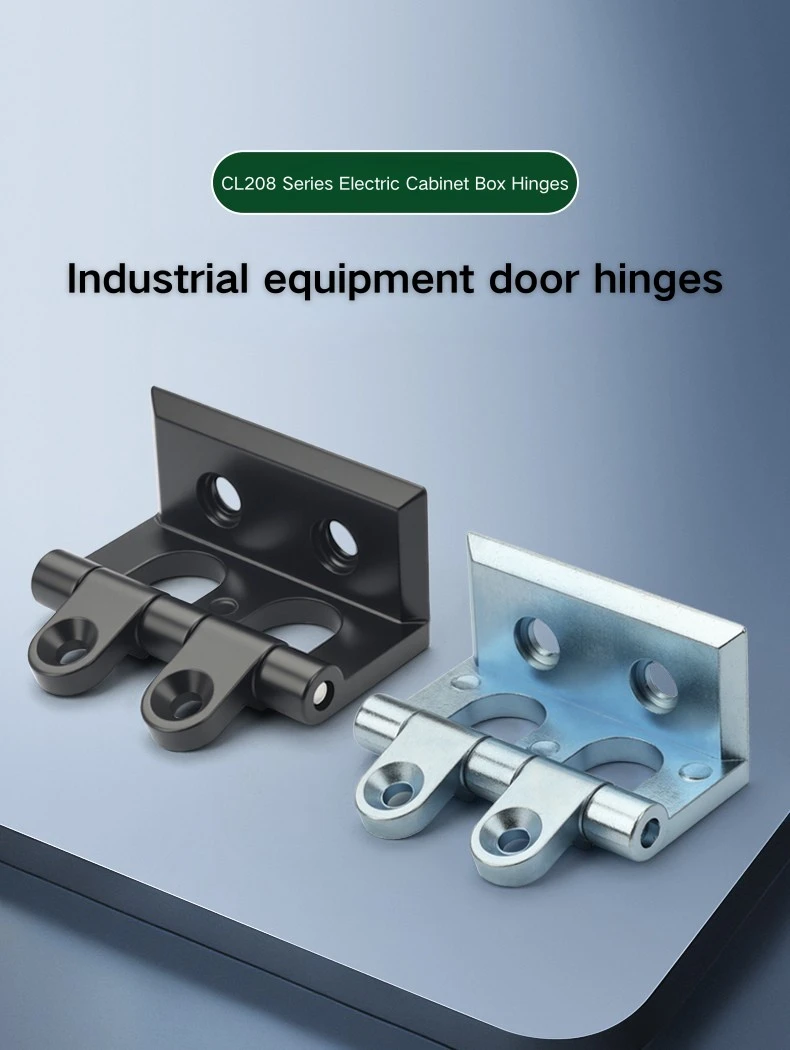

CL208 ప్రధానంగా రింగ్ మెయిన్ యూనిట్ క్యాబినెట్‌ల కోసం రూపొందించబడింది మరియు ఎలక్ట్రికల్ డిస్ట్రిబ్యూషన్ బాక్స్‌లు, ఇండస్ట్రియల్ కంట్రోల్ క్యాబినెట్‌లు మరియు స్విచ్ గేర్ ఎన్‌క్లోజర్‌లలో కూడా ఉపయోగించబడుతుంది. పూర్తి డోర్ క్లియరెన్స్ ఫంక్షనల్ అవసరం అయిన RMU అప్లికేషన్‌లకు 270° ఓపెనింగ్ యాంగిల్ ప్రత్యేకించి సంబంధితంగా ఉంటుంది.

Q6: 270° డోర్ స్వింగ్ కోసం క్లియరెన్స్ అవసరమా?

అవును. తలుపు తెరిచినప్పుడు R18.5 నుండి R21.5 mm వరకు ఆర్క్ ద్వారా ప్రయాణిస్తుంది. క్యాబినెట్ లేఅవుట్ సమయంలో, ప్రక్కనే ఉన్న నిర్మాణాలు లేదా సామగ్రిని తాకకుండా పూర్తి స్వింగ్‌ను పూర్తి చేయడానికి తలుపు కోసం క్యాబినెట్‌తో పాటు తగినంత క్లియరెన్స్ ఉందని నిర్ధారించుకోండి.

Q7: CL208 స్టెయిన్‌లెస్ స్టీల్‌లో అందుబాటులో ఉందా?

CL208 ప్రస్తుతం జింక్ అల్లాయ్‌లో, నలుపు మరియు ప్రకాశవంతమైన క్రోమ్ ముగింపులలో మాత్రమే అందుబాటులో ఉంది. స్టెయిన్‌లెస్ స్టీల్ క్యాబినెట్ కీలు ఎంపికల కోసం, Yitai లాక్ పరిధిలోని ఇతర మోడల్‌లు మీ అప్లికేషన్‌ను బట్టి మరింత అనుకూలంగా ఉండవచ్చు.
