పవర్ క్యాబినెట్ డోర్స్ సైడ్-మౌంట్ బెండ్ హింజ్

మోడల్ రేంజ్ మరియు సిరీస్ అవలోకనం

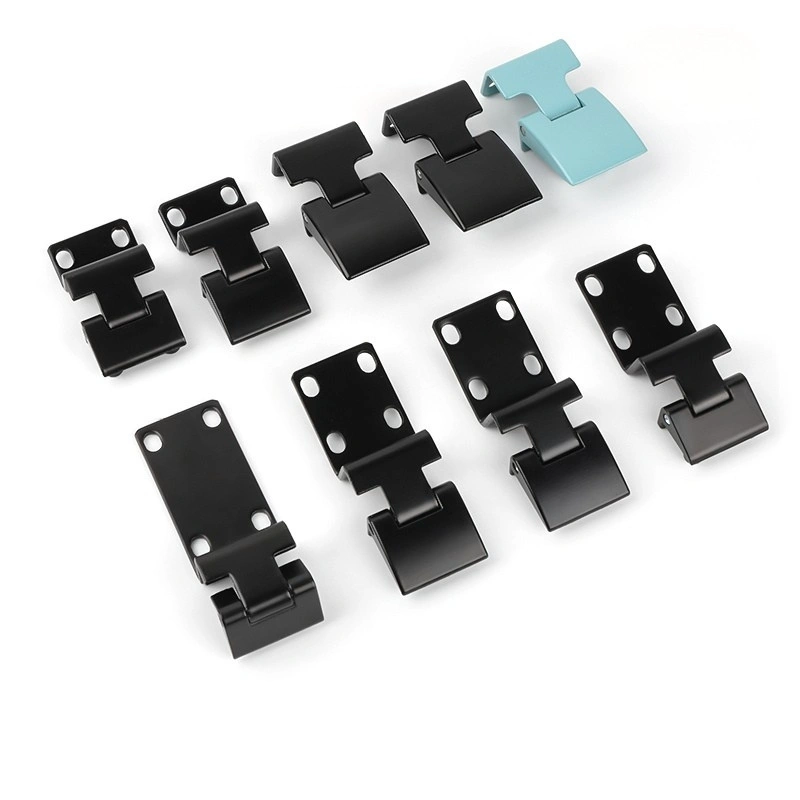

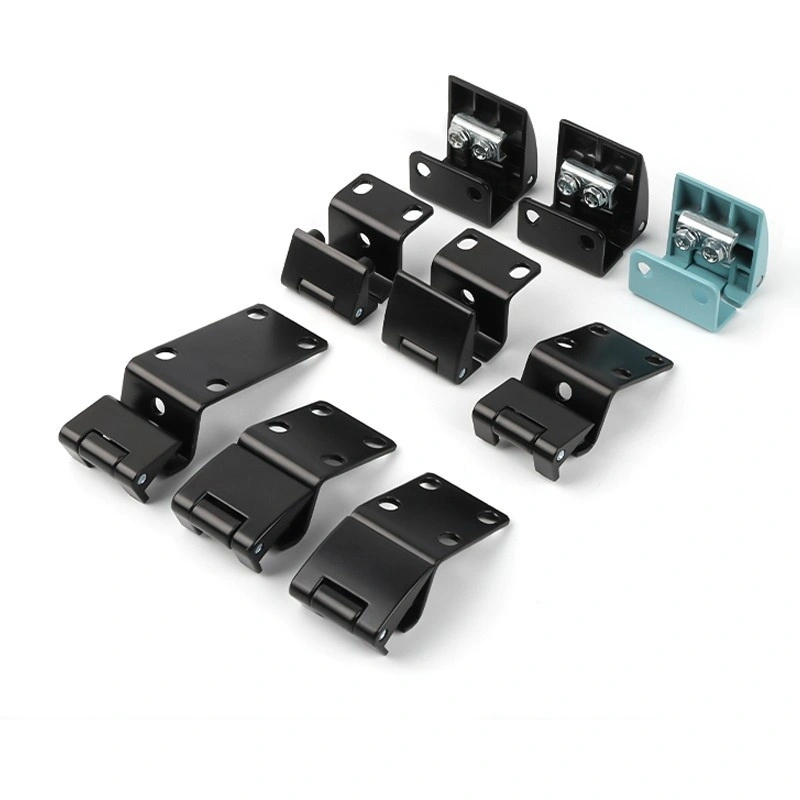

పవర్ క్యాబినెట్ డోర్స్ సైడ్-మౌంట్ బెండ్ హింజ్ నాలుగు సిరీస్‌లుగా నిర్వహించబడింది. CL803 సిరీస్ మూడు మోడళ్లను కవర్ చేస్తుంది - CL803A-25, CL803B-20, CL803B-25, మరియు CL803D-25 - అన్నీ బ్లాక్ జింక్ మిశ్రమంతో ఉంటాయి, మోడల్‌ను బట్టి ముందు ప్లేట్ వెడల్పు 36 mm లేదా 39 mm ఉంటుంది. CL803A-25 12 mm హోల్ స్పేసింగ్‌తో 39 × 20 mm వద్ద డ్యూయల్-స్క్రూ ఫ్రంట్ ప్లేట్‌ను ఉపయోగిస్తుంది; CL803B మరియు CL803D మోడల్‌లు స్లాట్ ఫిక్సింగ్‌తో 36 × 25 mm ప్లేట్‌ను ఉపయోగిస్తాయి.

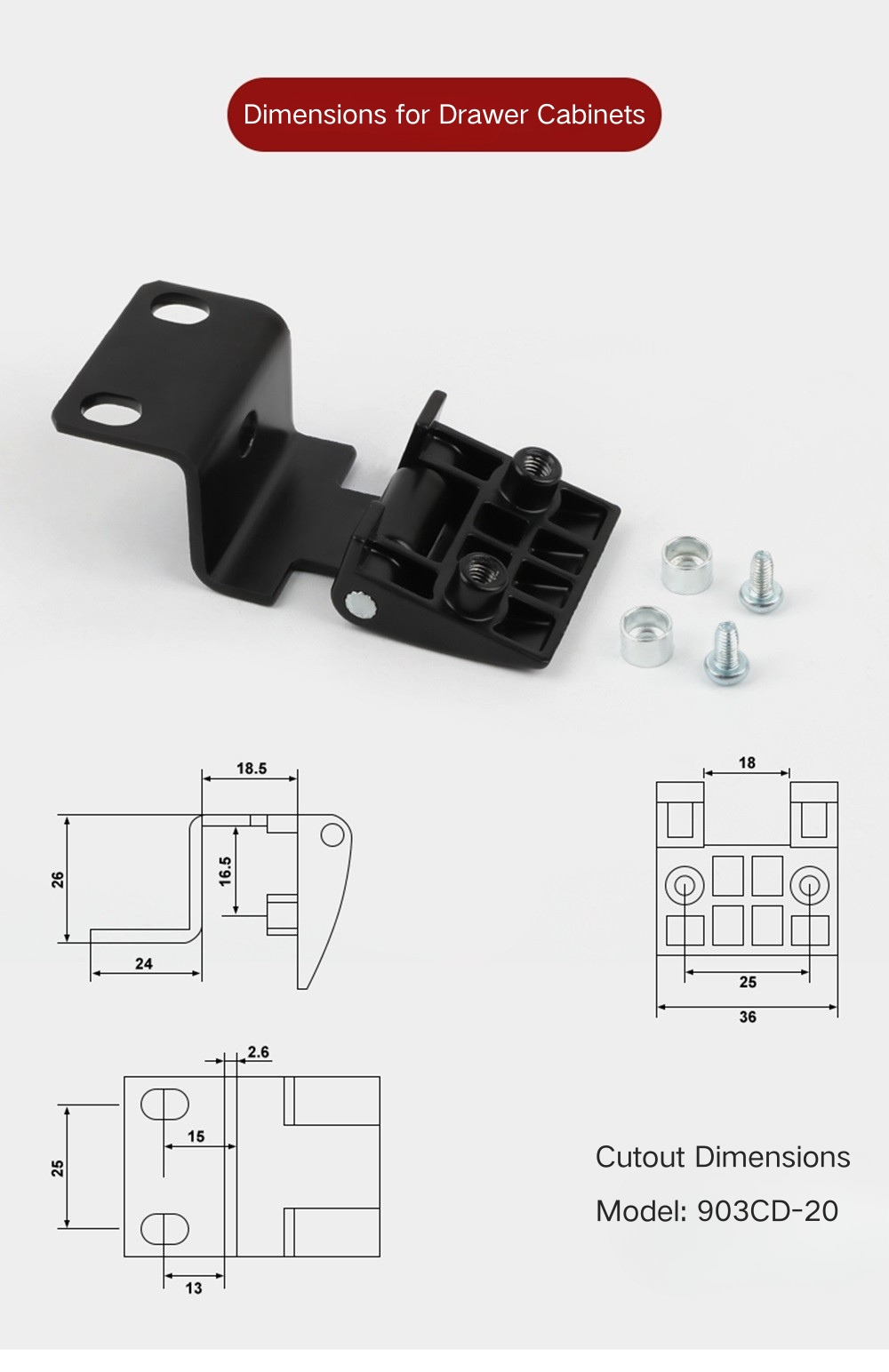

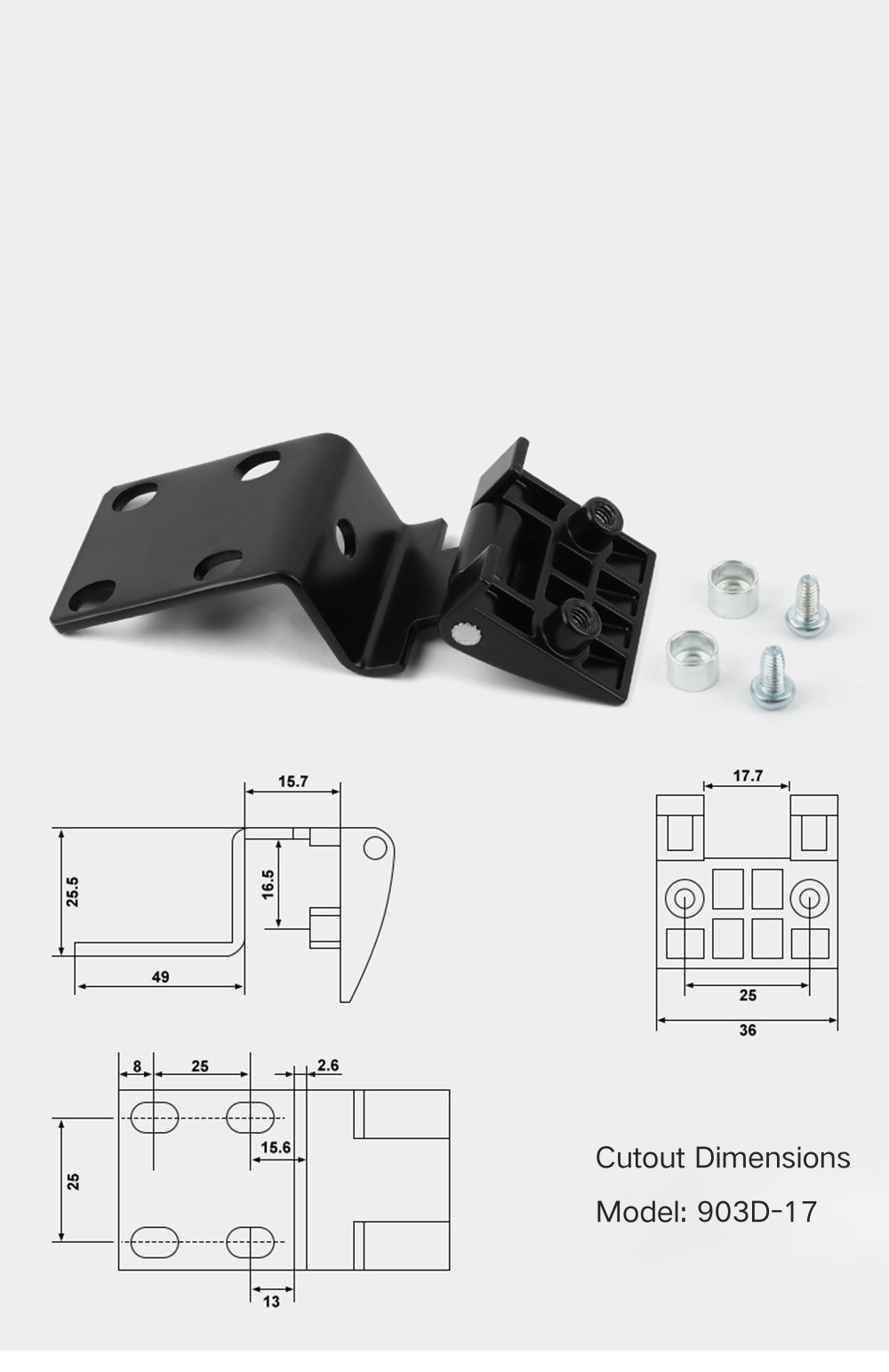

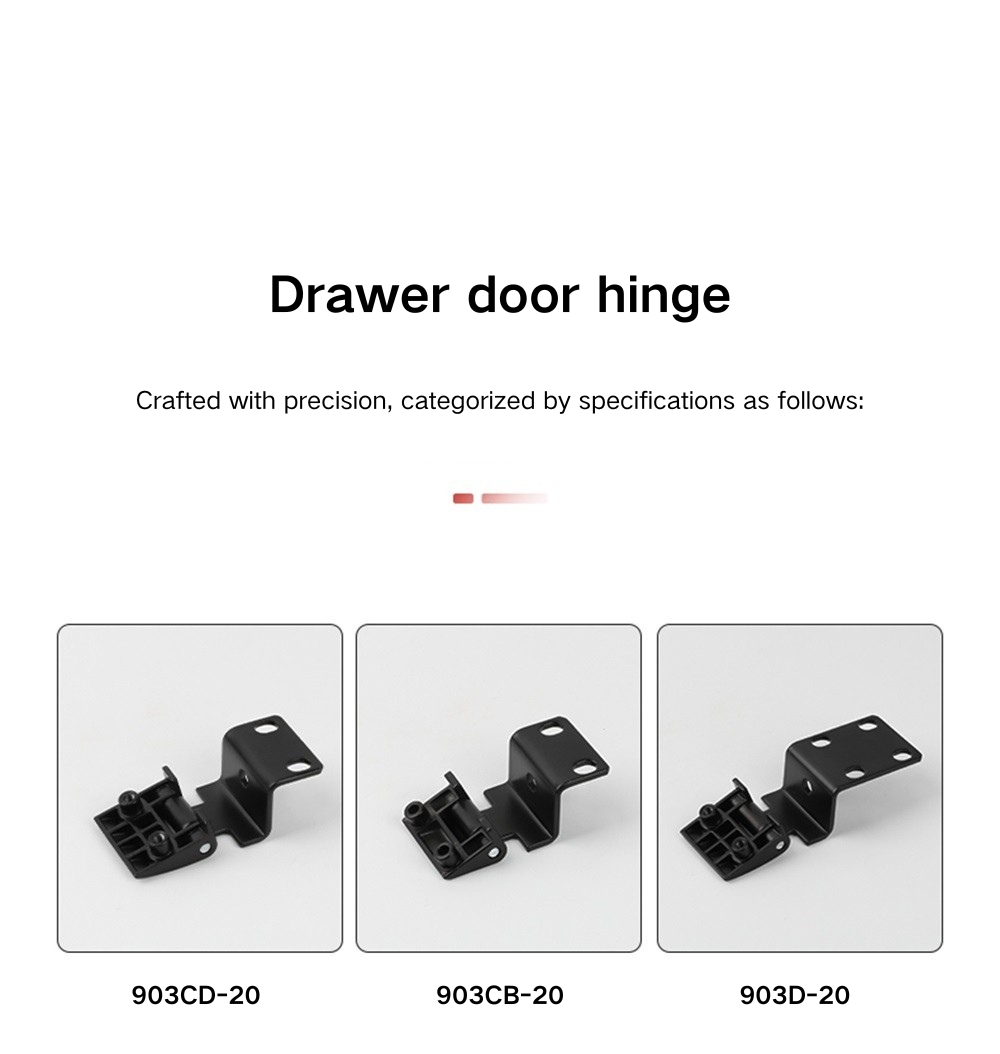

CL901 సిరీస్‌లో CL901B-17, CL901B-20 మరియు CL901D-17 ఉన్నాయి, అన్నీ 36 × 17.5 mm ఫ్రంట్ ప్లేట్ మరియు స్థిరమైన 8 mm + 2.5 mm హోల్ ఆఫ్‌సెట్‌తో ఉంటాయి. CL903 సిరీస్ కీలు శ్రేణిలో అతిపెద్ద సమూహం, CL903B-20, CL903B-20 ఎక్స్‌టెండెడ్, CL903CB-20, CL903CD-20, CL903D-17 మరియు CL903D-20తో సహా ఏడు మోడల్‌లు — ప్రామాణిక మరియు పొడిగించిన ఫ్రేమ్‌లు రెండింటినీ కవర్ చేస్తాయి. CL233 బ్లాక్ జింక్ మిశ్రమం, ఇసుక నీలం జింక్ మిశ్రమం మరియు అల్యూమినియం మిశ్రమంలో 39 × 20 mm ఫ్రంట్ ప్లేట్ మరియు CL803A-25 మాదిరిగానే 12 mm హోల్ స్పేసింగ్‌తో పరిధిని పూర్తి చేస్తుంది.

సిరీస్ వారీగా కొలతలు

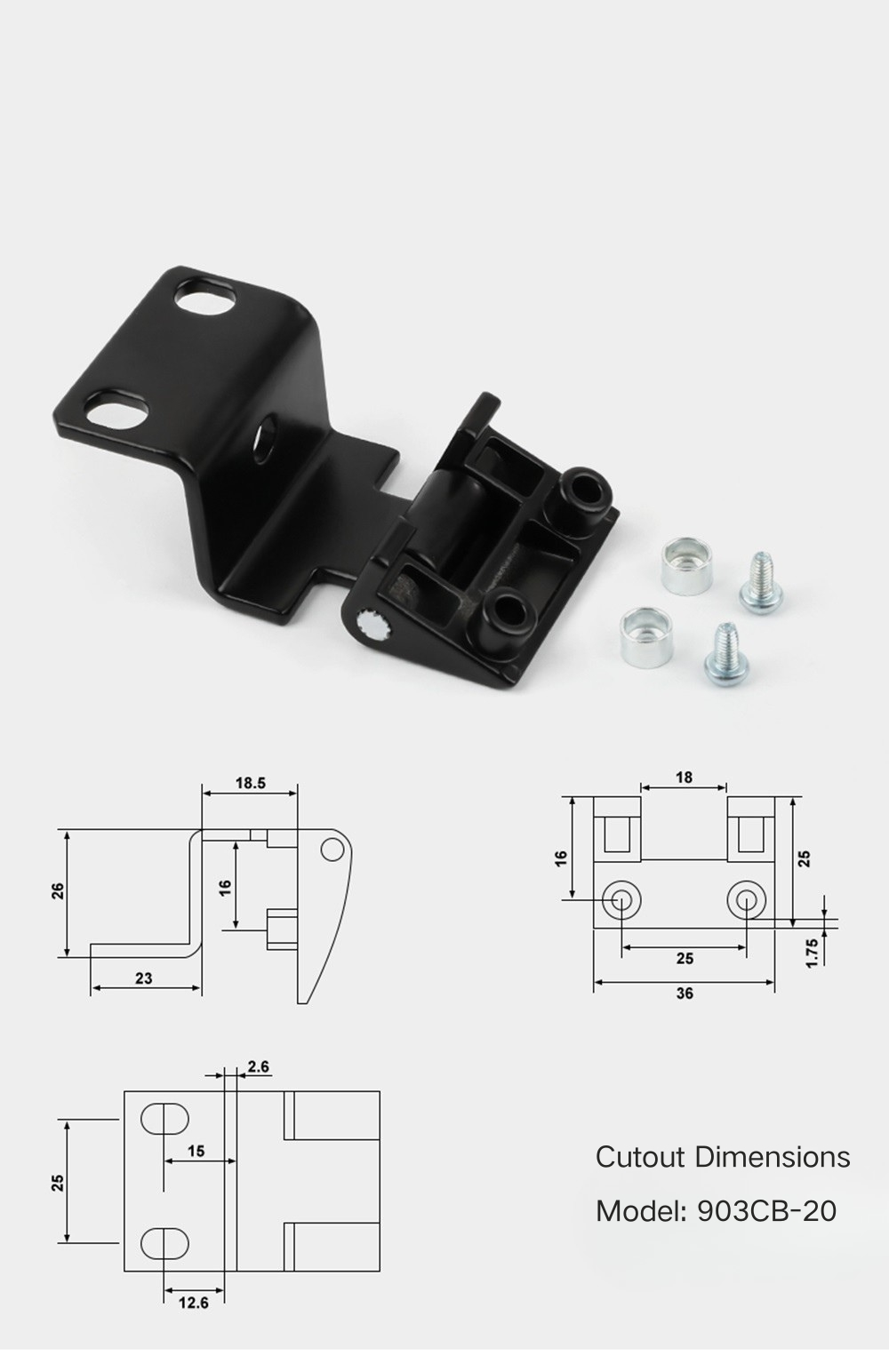

సైడ్-మౌంట్ బెండ్ హింజ్ యొక్క CL803 సిరీస్ మొత్తం వెడల్పు 18.5 mm నుండి 23.5 mm మరియు దాని మోడల్‌లలో 26 mm నుండి 28.5 mm ఎత్తు వరకు ఉంటుంది. CL803A-25 23 mm వెడల్పు మరియు 22.5 mm లోపలి లోతుతో 26 mm పొడవు; CL803B-20 16 mm లోపలి లోతుతో 18.5 mm వెడల్పు; CL803B-25 23.5 mm వెడల్పు మరియు 28.5 mm పొడవు మరియు 16 mm లోపలి లోతు; మరియు CL803D-25 23.5 mm వెడల్పు మరియు 26.5 mm ఎత్తు మరియు 16.5 mm లోపలి లోతు. అన్ని CL803 మోడల్‌లు 26 mm బేస్ వెడల్పు మరియు 20 mm ఎత్తు మౌంటు ప్లేట్‌ను కలిగి ఉంటాయి.

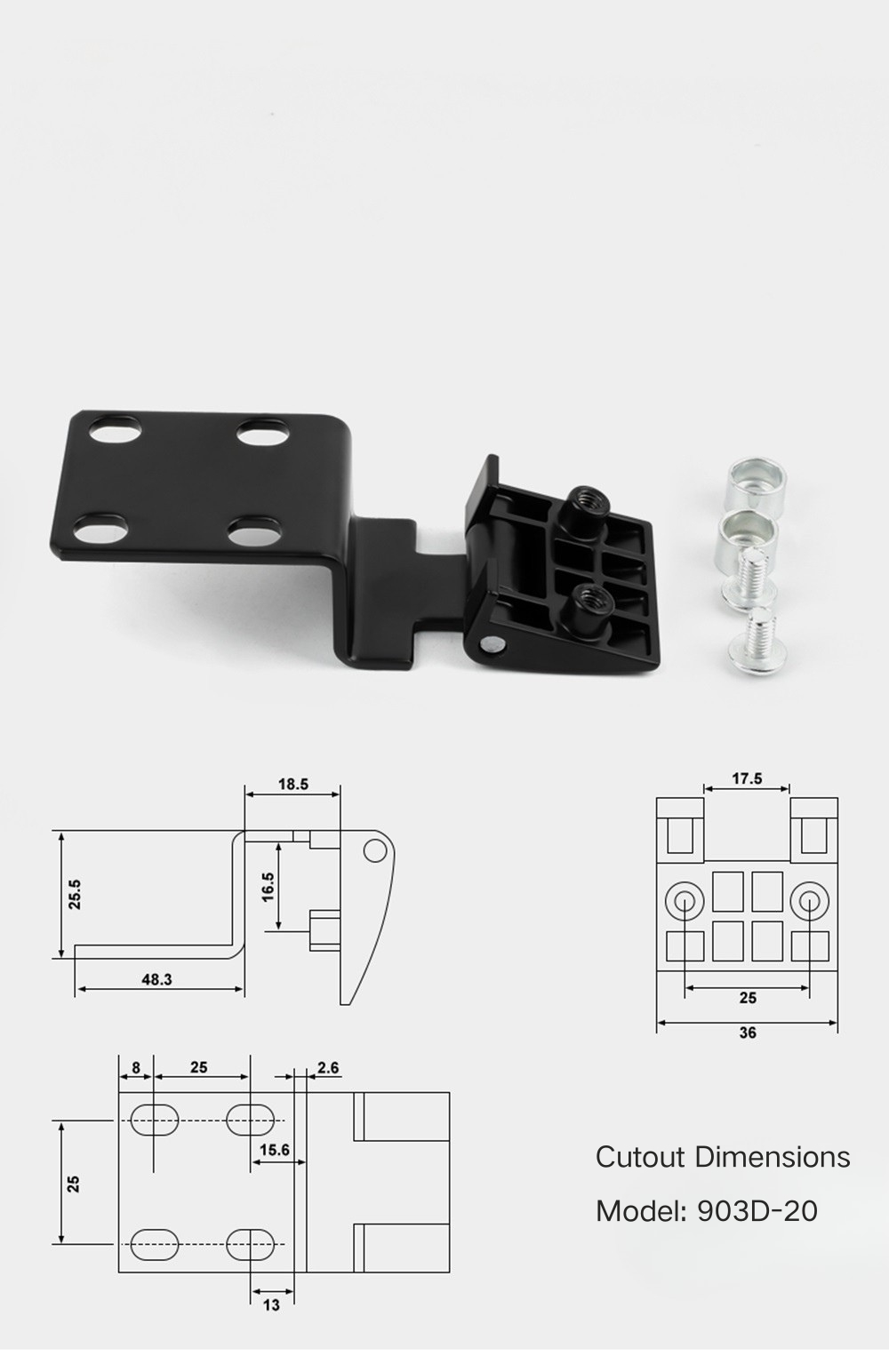

CL901 సిరీస్ పవర్ క్యాబినెట్ డోర్స్ సైడ్-మౌంట్ బెండ్ హింజ్ శ్రేణిలోని ఇతర మోడళ్ల కంటే చాలా పొడవుగా ఉంది - ఈ మూడూ 39.5 mm మొత్తం ఎత్తులో ఉన్నాయి, వెడల్పులు 15.5 mm మరియు 18.5 mm మరియు స్థిరమైన 16.5 mm లోపలి లోతుతో మరియు బోర్డు అంతటా స్థిరమైన 16.5 mm లోపలి లోతు. CL-1 mm1 కోసం బేస్ 70 mm1 mm2 CL901B-20, మరియు CL901D-17 కోసం 21 mm. CL903 సిరీస్ విస్తృత శ్రేణిని కలిగి ఉంది - పొడిగించిన మోడల్‌లో బేస్ వెడల్పు 48 mm నుండి 73.8 mm వరకు, మొత్తం ఎత్తులు 25.5 mm నుండి 26 mm వరకు ఉంటాయి. CL233 మొత్తం 24.5 × 24.5 మిమీ, 22 మిమీ లోపలి లోతు, 39.3 మిమీ మౌంటు ప్లేట్ మరియు ఫ్రంట్ ప్లేట్‌లో 7.5 మిమీ + 15 మిమీ హోల్ ఆఫ్‌సెట్.

అప్లికేషన్ దృశ్యాలు

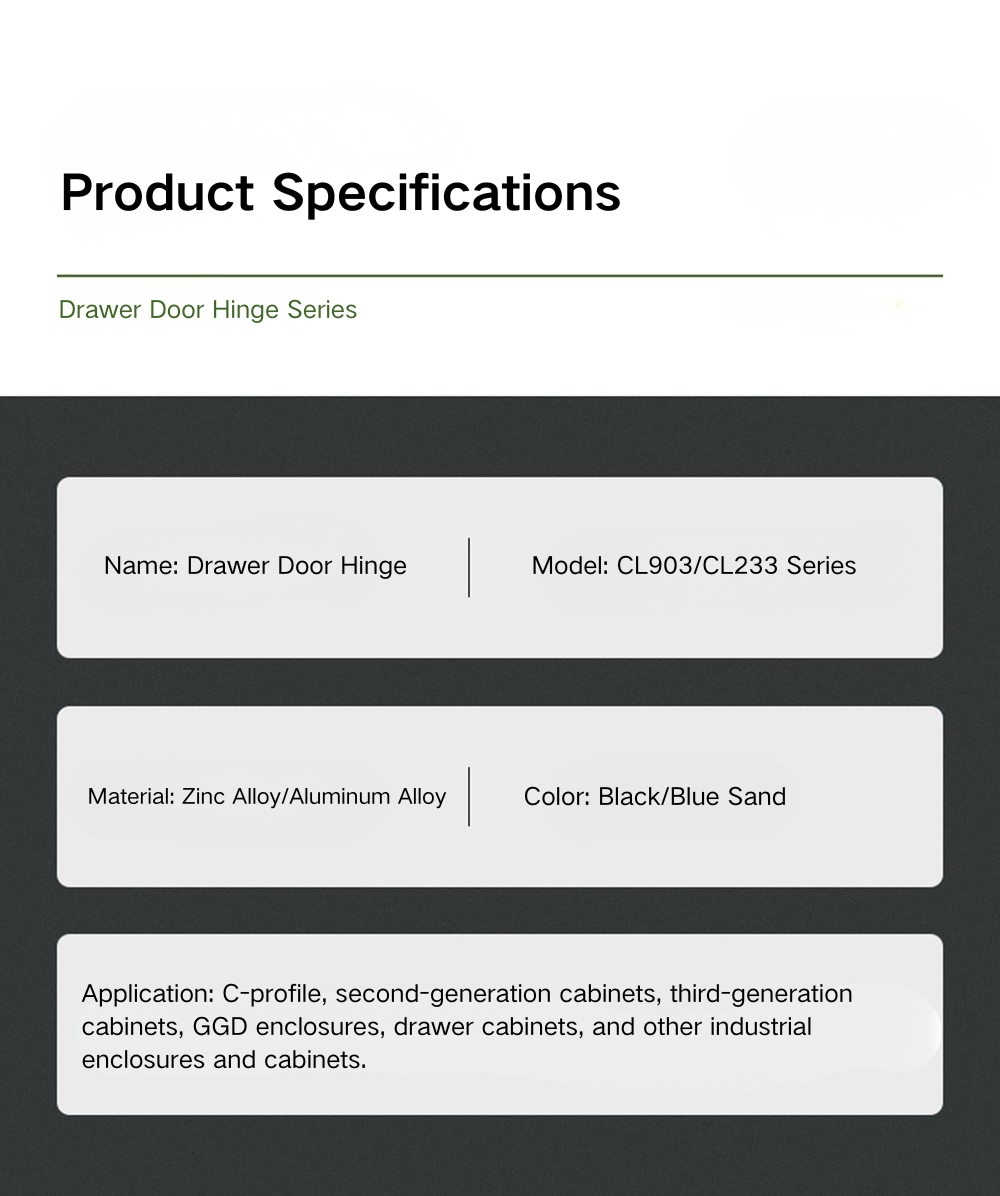

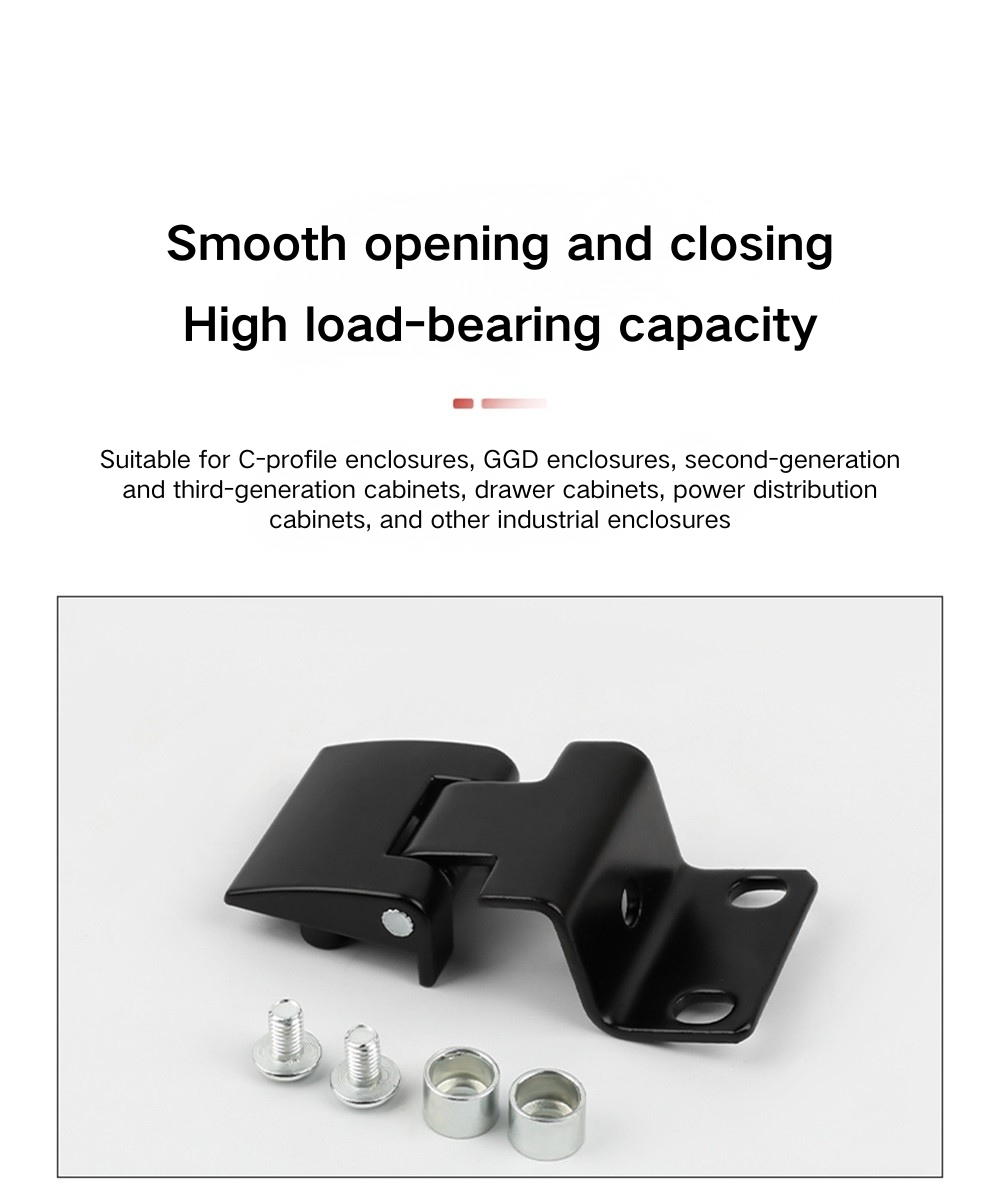

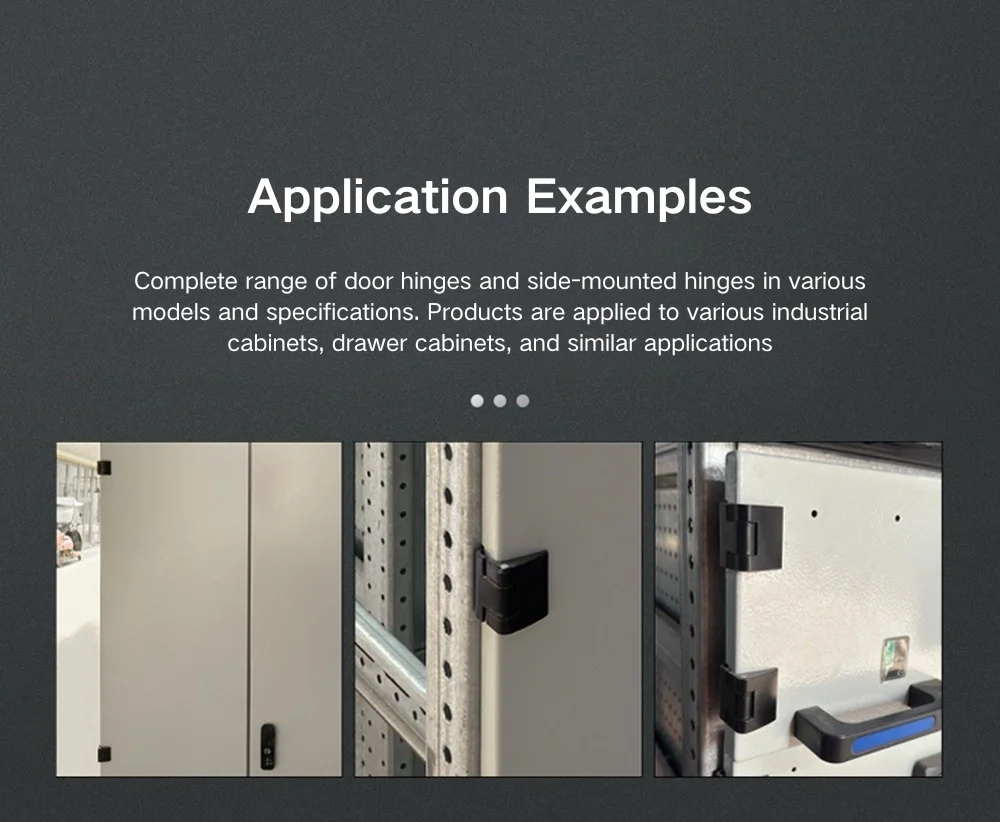

పవర్ క్యాబినెట్ డోర్స్ సైడ్-మౌంట్ బెండ్ హింజ్ ప్రత్యేకంగా C-సెక్షన్ స్టీల్ ప్రొఫైల్‌లపై నిర్మించిన క్యాబినెట్ ఫ్రేమ్‌ల కోసం రూపొందించబడింది, ఇది GGD ఎలక్ట్రికల్ క్యాబినెట్‌లు, రెండవ మరియు మూడవ తరం పంపిణీ క్యాబినెట్‌లు, డ్రాయర్ క్యాబినెట్‌లు మరియు పవర్ ఎన్‌క్లోజర్‌ల కోసం ప్రామాణిక నిర్మాణ పద్ధతి. కీలు బాడీ యొక్క బెంట్ ప్రొఫైల్ C-సెక్షన్ లిప్ మీద హుక్స్ మరియు ఫ్రంట్ ప్లేట్ స్క్రూలు డోర్ ప్యానెల్ ముఖంపైకి వస్తాయి, ఇది ఈ క్యాబినెట్ రకం కోసం స్థాపించబడిన ఇన్‌స్టాలేషన్ పద్ధతి మరియు ప్రామాణిక ఫ్రేమ్ ప్రొఫైల్‌లకు ఎటువంటి మార్పు అవసరం లేదు.

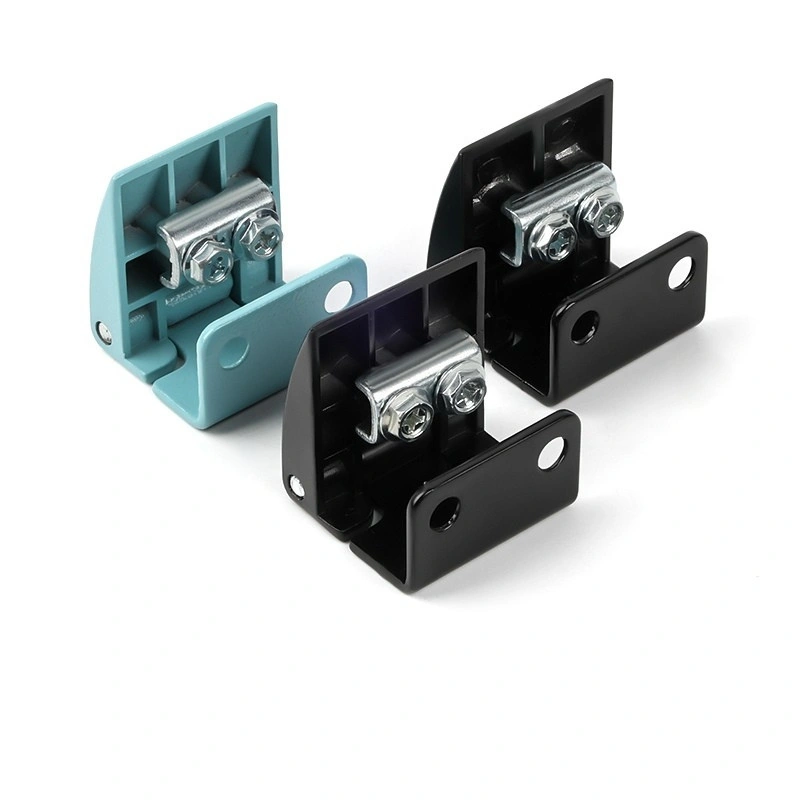

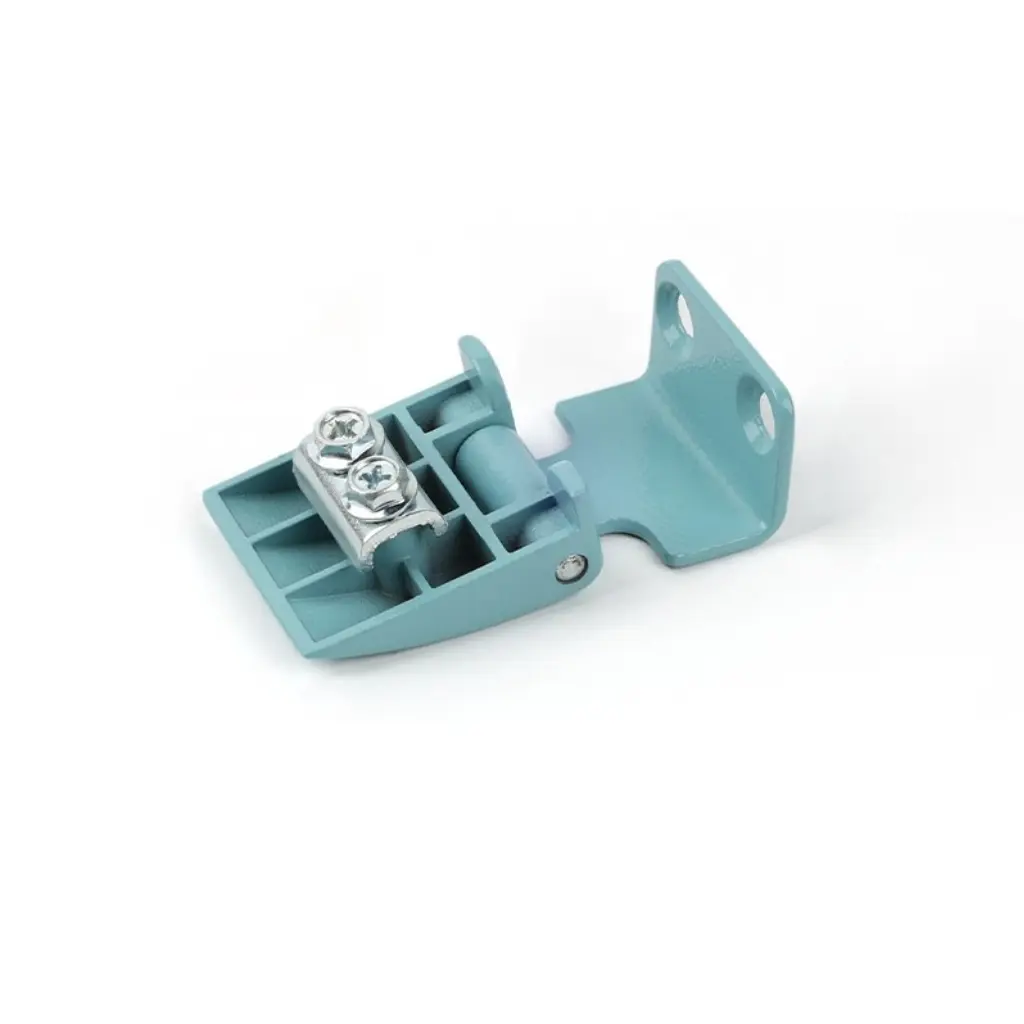

కోర్ GGD మరియు పవర్ క్యాబినెట్ అప్లికేషన్‌లకు అతీతంగా, ఈ ఉత్పత్తి అనుకూలమైన C-సెక్షన్ లేదా ఇలాంటి బెంట్ స్టీల్ ఫ్రేమ్ ప్రొఫైల్‌లపై నిర్మించిన ఇతర పారిశ్రామిక ఎన్‌క్లోజర్‌లకు కూడా సరిపోతుంది. ఇసుక నీలం రంగు జింక్ మిశ్రమంలోని CL233 కొన్నిసార్లు క్యాబినెట్ వెలుపలి రంగు-కోడెడ్ హార్డ్‌వేర్ స్కీమ్‌ను ఉపయోగించే చోట పేర్కొనబడుతుంది, అయితే అల్యూమినియం మిశ్రమం CL233 వేరియంట్ బరువును పరిగణనలోకి తీసుకునే ఎన్‌క్లోజర్‌లకు తేలికైన ఎంపిక. CL803, CL901 మరియు CL903 అంతటా మోడల్ పరిమాణాల పరిధి అంటే GGD మరియు పవర్ క్యాబినెట్ మార్కెట్‌లోని అత్యంత ప్రామాణిక ఫ్రేమ్ డెప్త్‌లు మరియు డోర్ ప్యానెల్ మందాలు ఒకే ఉత్పత్తి కుటుంబంలో ఉంటాయి.

తరచుగా అడిగే ప్రశ్నలు

Q1: ఈ కీలు పరిధిలో ఏ సిరీస్‌లు చేర్చబడ్డాయి?

ఈ శ్రేణి నాలుగు సిరీస్‌లను కవర్ చేస్తుంది: CL803 (నాలుగు మోడల్‌లు), CL901 (మూడు మోడల్‌లు), CL903 (ఏడు మోడల్‌లు), మరియు CL233 (మూడు రకాలు). CL233 మినహా అన్నీ బ్లాక్ జింక్ మిశ్రమం, ఇది ఇసుక నీలం జింక్ మిశ్రమం మరియు అల్యూమినియం మిశ్రమంలో కూడా లభిస్తుంది.

Q2: ఈ కీలు ఏ క్యాబినెట్ రకాల కోసం రూపొందించబడింది?

సైడ్-మౌంట్ బెండ్ కీలు GGD ఎలక్ట్రికల్ క్యాబినెట్‌లు, రెండవ మరియు మూడవ తరం పంపిణీ క్యాబినెట్‌లు, డ్రాయర్ క్యాబినెట్‌లు మరియు పవర్ ఎన్‌క్లోజర్‌లతో సహా C-సెక్షన్ ప్రొఫైల్ క్యాబినెట్ ఫ్రేమ్‌ల కోసం రూపొందించబడింది. ఇది ఫ్లాట్-ఫ్రేమ్ లేదా వెల్డెడ్ ఎన్‌క్లోజర్ రకాల కోసం ఉద్దేశించబడలేదు.

Q3: ఈ కీలు ఎలా ఇన్‌స్టాల్ చేయబడింది?

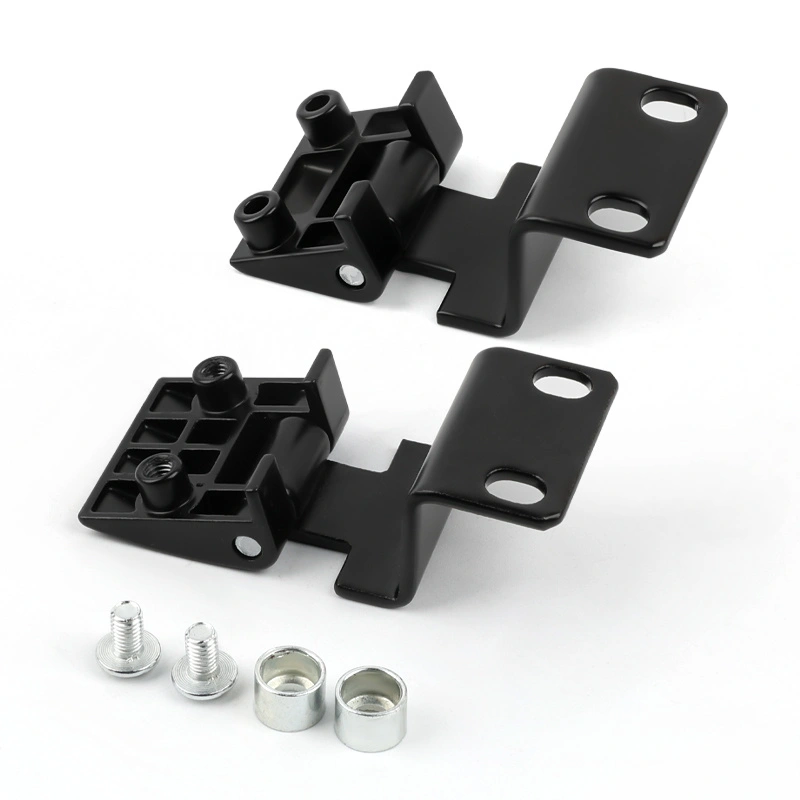

అన్ని నమూనాలు స్క్రూ-మౌంట్ చేయబడ్డాయి. C-సెక్షన్ ఫ్రేమ్ లిప్‌పై బెంట్ కీలు బాడీ హుక్స్ మరియు ముందు మౌంటు ప్లేట్ డోర్ ప్యానెల్ ముఖానికి స్క్రూ చేయబడింది. వెల్డింగ్ అవసరం లేదు.

Q4: CL803, CL901 మరియు CL903 సిరీస్‌ల మధ్య తేడా ఏమిటి?

సిరీస్ మొత్తం పరిమాణం, ఫ్రేమ్ లోతు మరియు మౌంటు ప్లేట్ కాన్ఫిగరేషన్‌లో విభిన్నంగా ఉంటుంది. CL901 మోడల్‌లు 39.5 mm మొత్తం ఎత్తులో అత్యంత ఎత్తైనవి; CL803 నమూనాలు మరింత కాంపాక్ట్; CL903 మోడల్‌లు 73.8 mm వద్ద విస్తరించిన వేరియంట్‌తో సహా విస్తృత శ్రేణి బేస్ వెడల్పులను కవర్ చేస్తాయి. మీ నిర్దిష్ట ఫ్రేమ్ ప్రొఫైల్ మరియు డోర్ ప్యానెల్ కొలతలు ఆధారంగా ఎంచుకోండి.

Q5: CL233ని ఇతర సిరీస్‌ల నుండి ఏది భిన్నంగా చేస్తుంది?

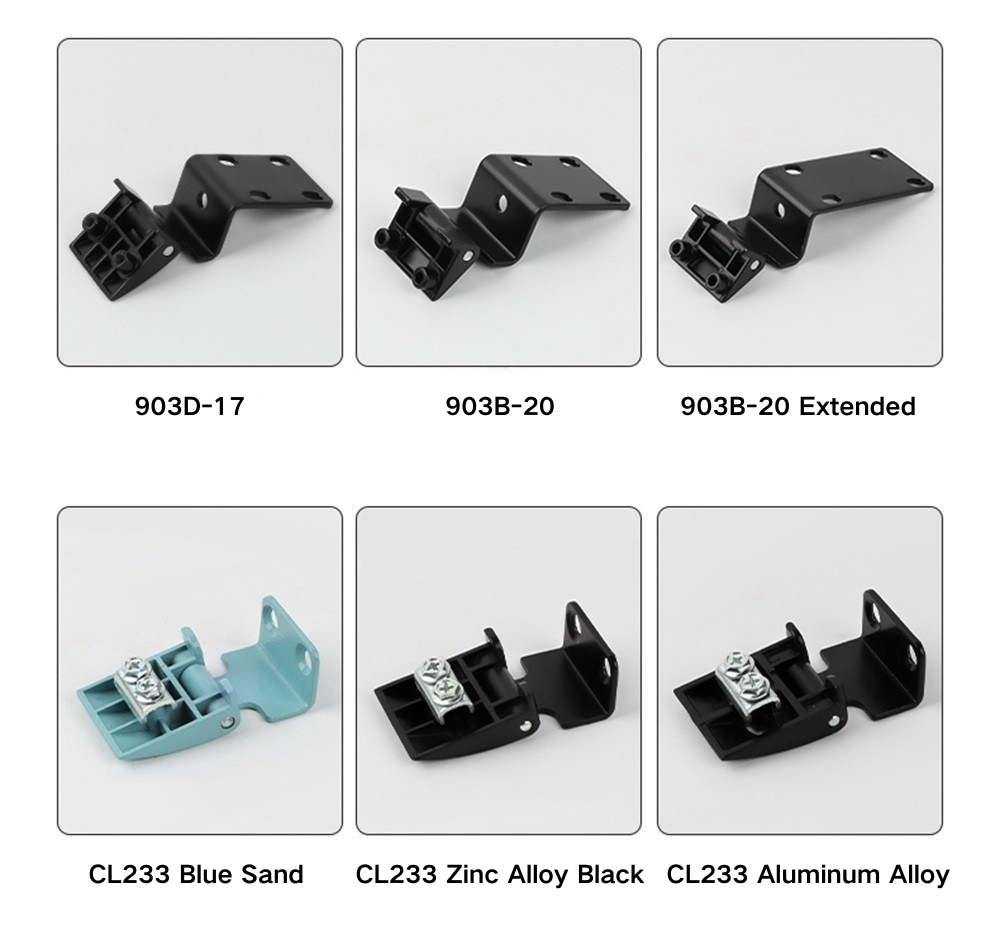

CL233 బ్లాక్ జింక్ అల్లాయ్, శాండ్ బ్లూ జింక్ అల్లాయ్ మరియు అల్యూమినియం అల్లాయ్ అనే మూడు వేరియంట్‌లలో అందుబాటులో ఉంది - ఇది కలర్ ఆప్షన్ మరియు తేలికపాటి మెటీరియల్ ప్రత్యామ్నాయంతో శ్రేణిలో ఉన్న ఏకైక మోడల్‌గా నిలిచింది. దీని ఫ్రంట్ ప్లేట్ కొలతలు (39 × 20 మిమీ) CL803A-25ని పోలి ఉంటాయి.

Q6: నేను నా క్యాబినెట్ కోసం సరైన మోడల్‌ను ఎలా ఎంచుకోవాలి?

ఎంపిక మీ క్యాబినెట్ ఫ్రేమ్ ప్రొఫైల్ లోతు, డోర్ ప్యానెల్ మందం మరియు మౌంటు ప్లేట్ ప్రాధాన్యతపై ఆధారపడి ఉంటుంది. సంఖ్య ప్రత్యయాలు (-17, -20, -25) మరియు అక్షర ప్రత్యయాలు (A, B, D, CB, CD) మోడల్ హోదాలో భాగం. ప్రతి మోడల్ కోసం డైమెన్షన్ డ్రాయింగ్‌లను చూడండి లేదా సిఫార్సు కోసం మీ ఫ్రేమ్ స్పెసిఫికేషన్‌లతో Yitai లాక్‌ని సంప్రదించండి.

Q7: కీలు ఏ పదార్థంతో తయారు చేయబడ్డాయి?

చాలా నమూనాలు నలుపు జింక్ మిశ్రమం. CL233 ఇసుక నీలం జింక్ మిశ్రమం మరియు అల్యూమినియం మిశ్రమంలో అదనంగా అందుబాటులో ఉంది. జింక్ మిశ్రమం నిర్మాణం డై కాస్టింగ్ నుండి మంచి డైమెన్షనల్ అనుగుణ్యతను ఇస్తుంది మరియు ప్రామాణిక ఇండోర్ ఇండస్ట్రియల్ క్యాబినెట్ పరిసరాలను బాగా నిర్వహిస్తుంది.

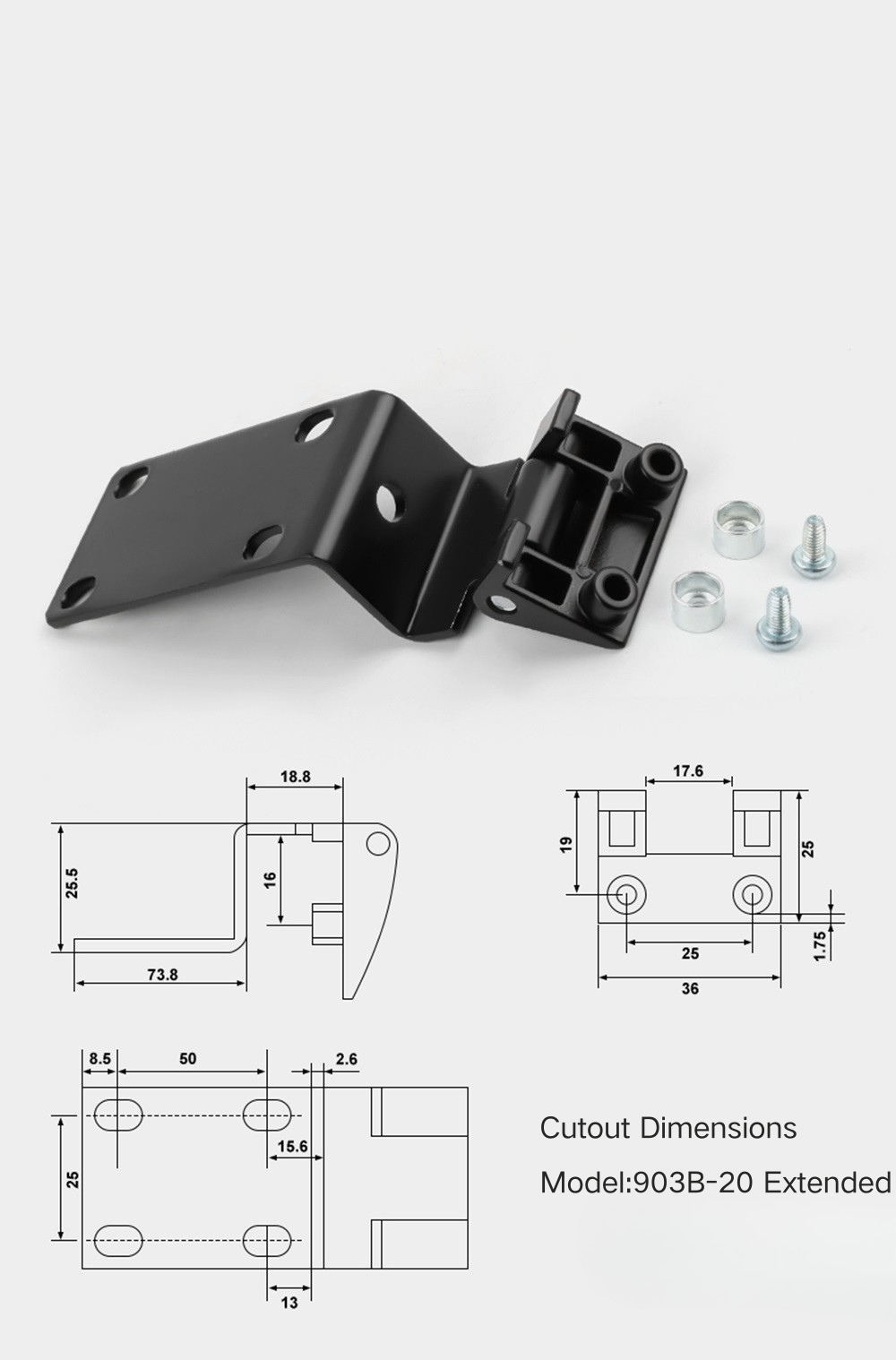

Q8: CL903B-20 పొడిగించబడినది లోతైన ఫ్రేమ్ ప్రొఫైల్‌లకు అనుకూలంగా ఉందా?

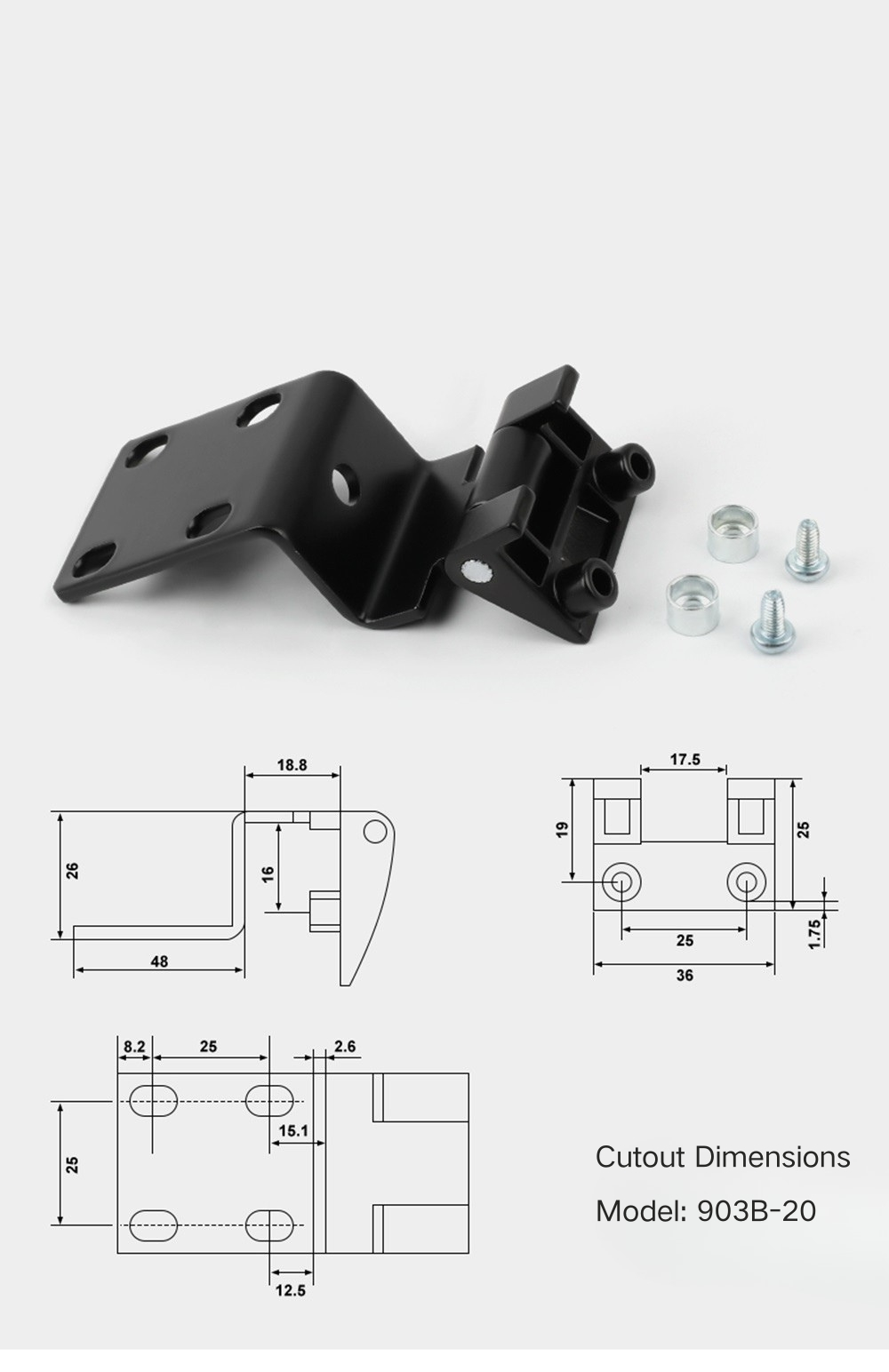

అవును — CL903B-20 ఎక్స్‌టెండెడ్ 73.8 mm యొక్క బేస్ వెడల్పును కలిగి ఉంది, ఇది ప్రామాణిక CL903B-20 కంటే 48 mm కంటే చాలా వెడల్పుగా ఉంటుంది. లోతైన C-సెక్షన్ ఛానెల్‌ని బ్రిడ్జ్ చేయడానికి క్యాబినెట్ ఫ్రేమ్ ప్రొఫైల్‌కు పొడవైన కీలు బేస్ అవసరమైనప్పుడు ఇది సరైన ఎంపిక.
