స్టుడ్స్‌తో దాగి ఉన్న కీలు

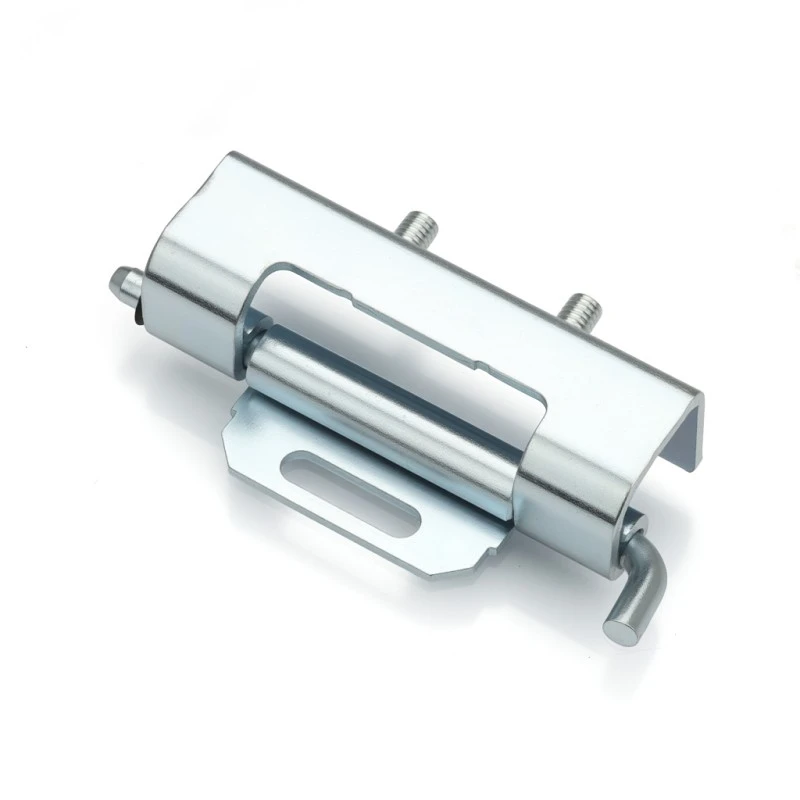

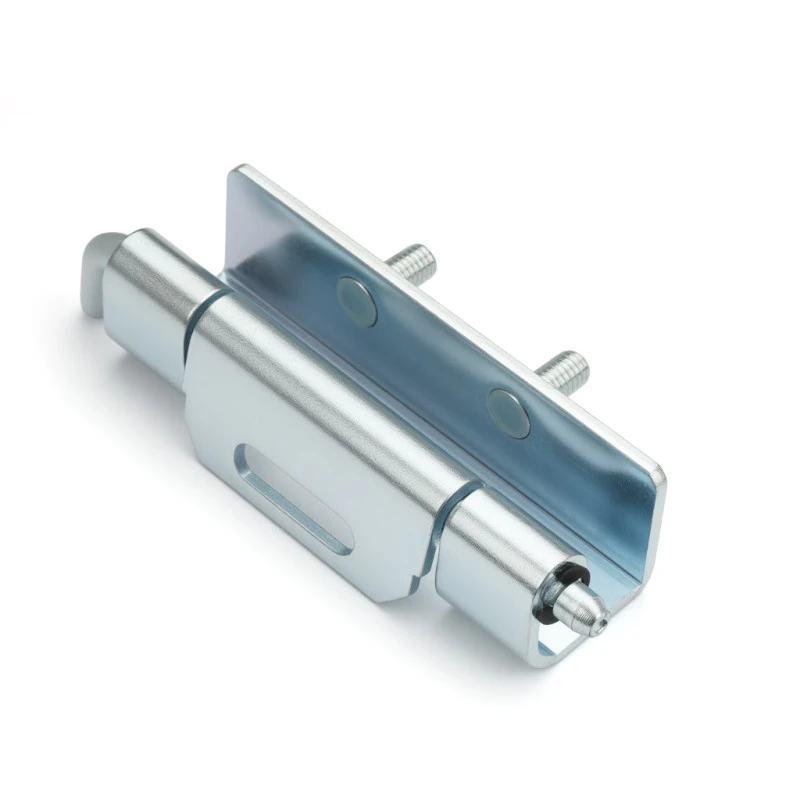

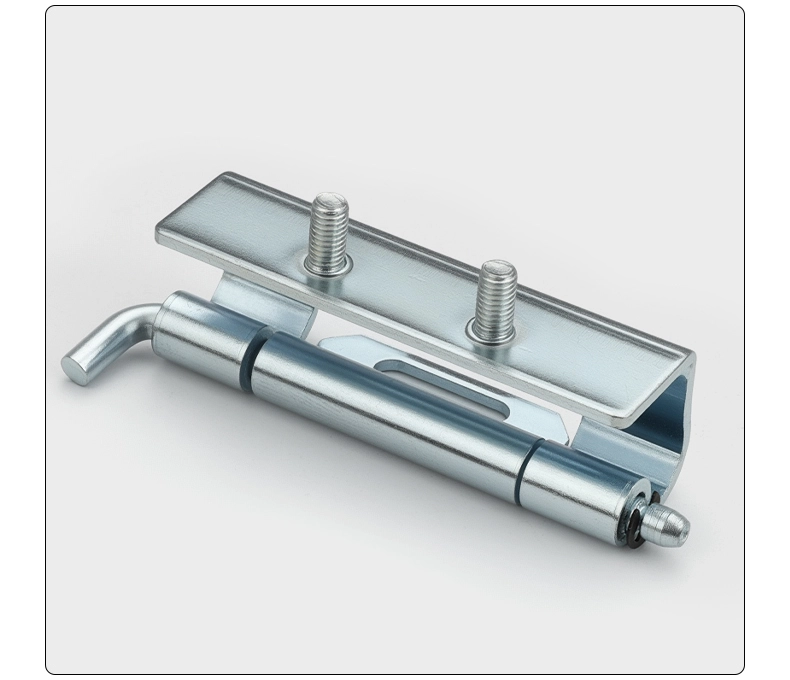

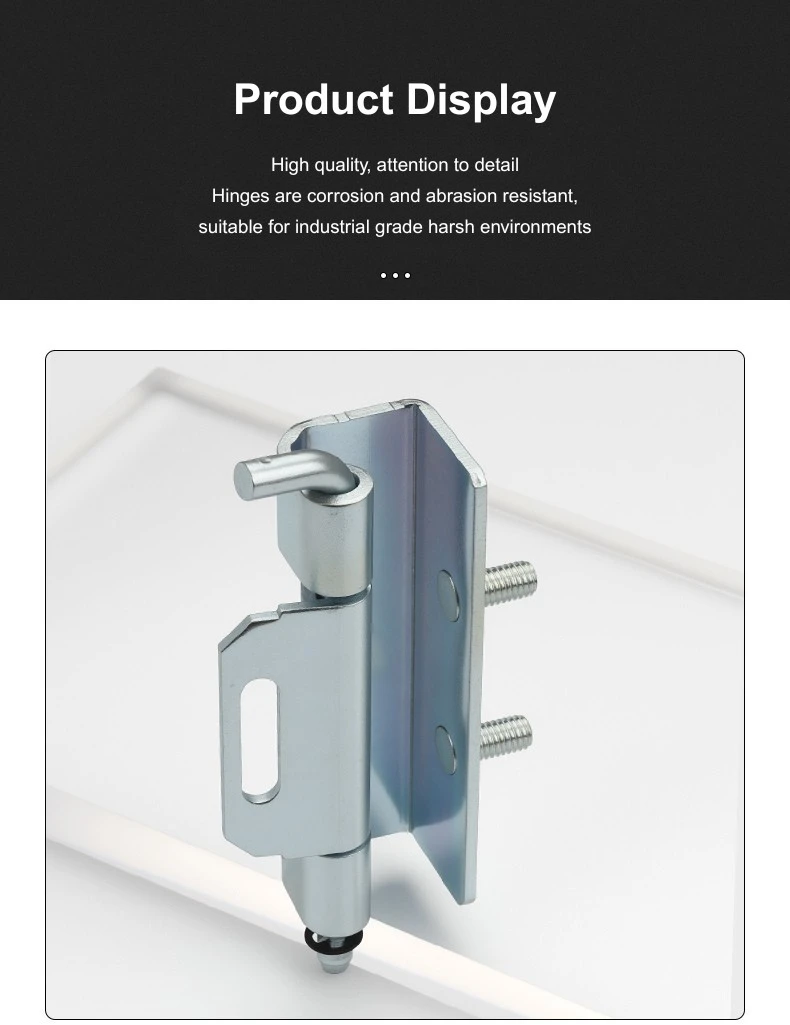

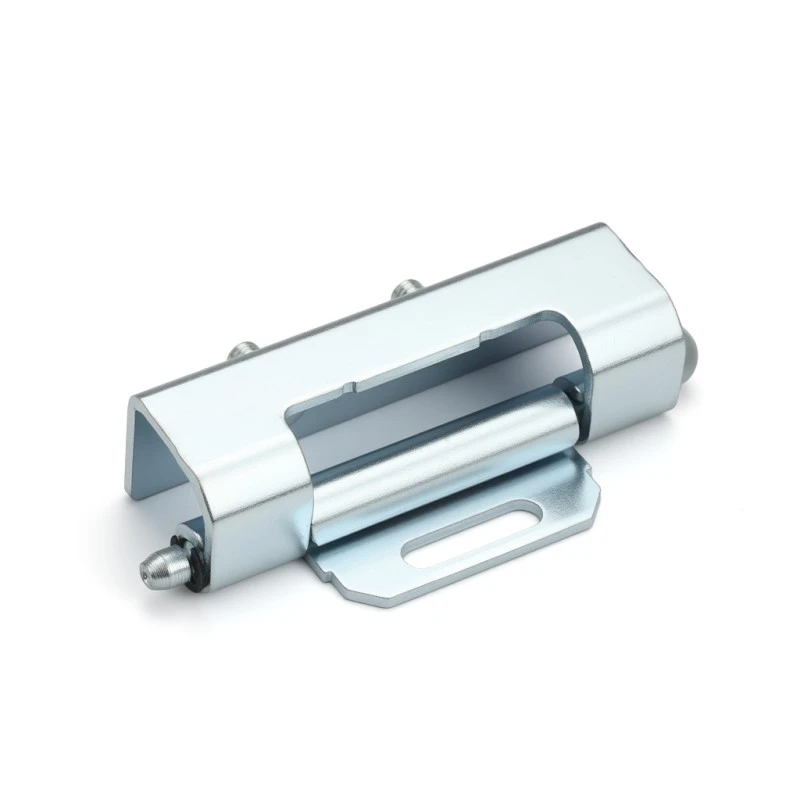

యితై లాక్ నుండి తొలగించగల ఎన్‌క్లోజర్ హింగ్‌లను సోర్సింగ్ చేసే ఎవరికైనా, స్టుడ్స్ CL060తో కూడిన కన్సీల్డ్ హింజ్ వెల్డింగ్ మరియు నట్ మౌంటింగ్ రెండింటినీ నిర్వహిస్తుంది మరియు స్క్రూలు ఇప్పటికే చేర్చబడ్డాయి. మౌంటు వింగ్‌పై 19.8 మిమీ స్లాట్ ఉంది కాబట్టి మీరు దాన్ని లాక్ చేసే ముందు పొజిషన్‌ను చక్కగా ట్యూన్ చేయవచ్చు - మీకు నేరుగా వ్రేలాడదీయడానికి తలుపు అవసరమైనప్పుడు ఉపయోగకరంగా ఉంటుంది. 70 mm కీలు శరీరం మరియు Φ5 mm బారెల్‌తో మొత్తం పొడవు 86 mm వద్ద వస్తుంది.

నిర్మాణం మరియు కొలతలు

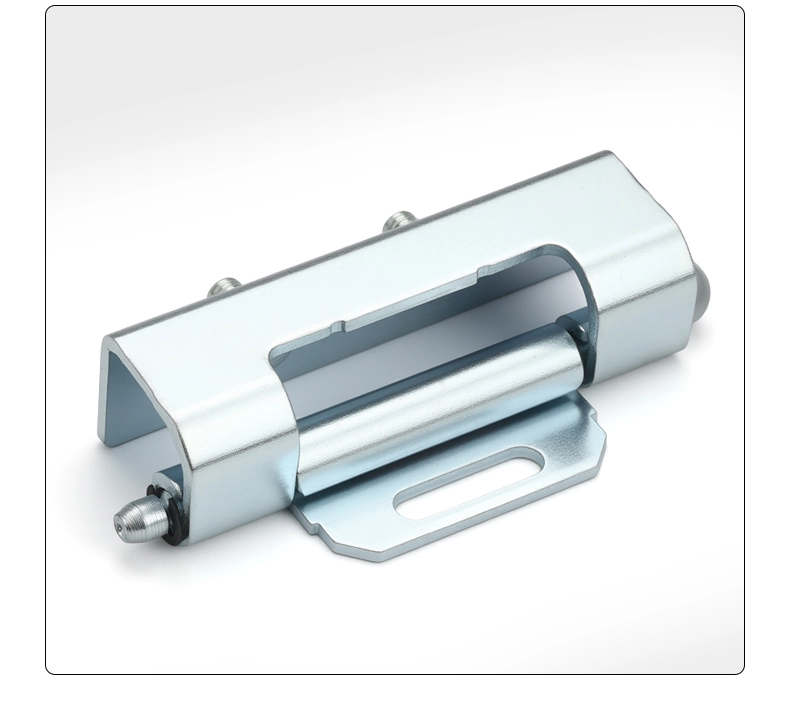

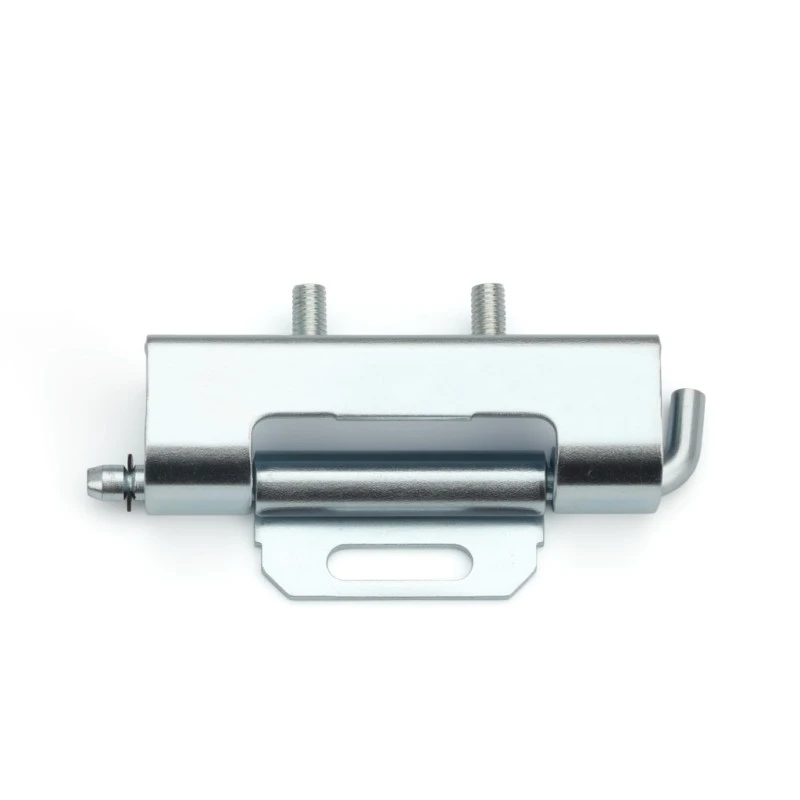

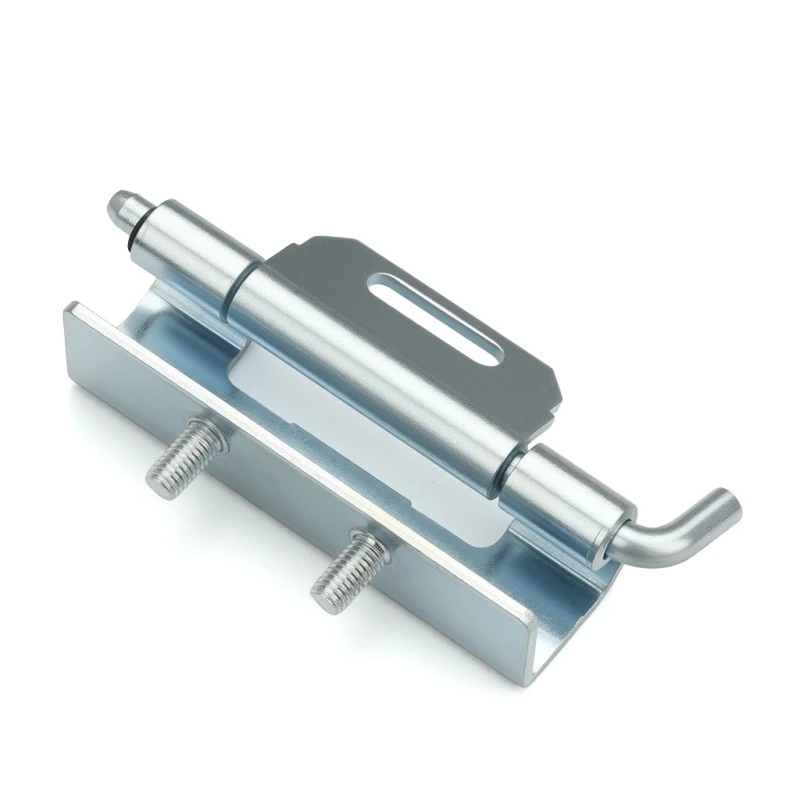

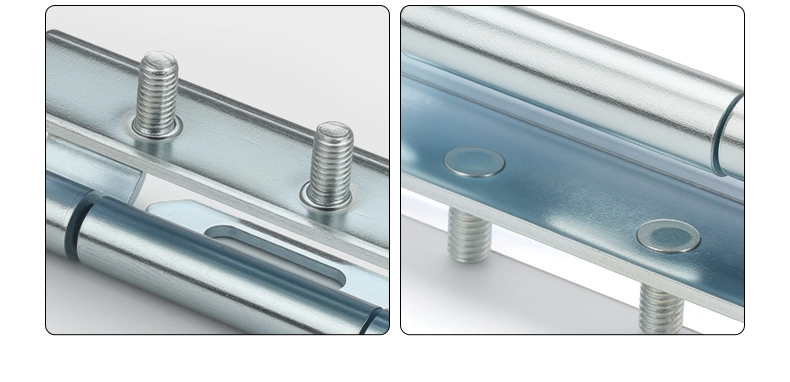

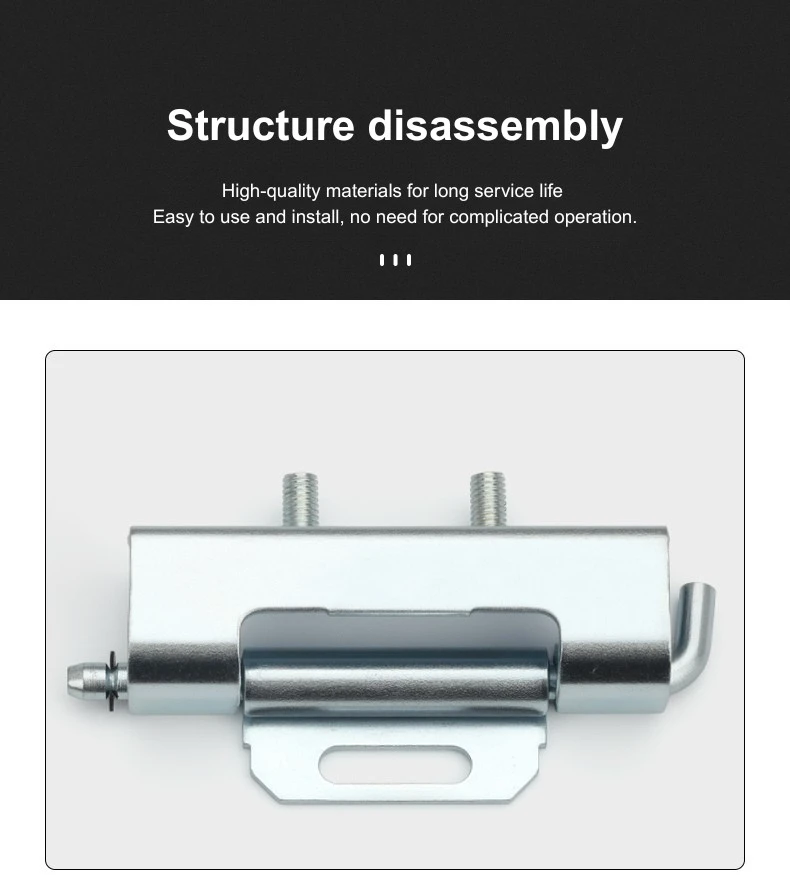

స్టుడ్స్‌తో కూడిన కన్సీల్డ్ హింజ్ మొత్తం 86 మిమీ నడుస్తుంది, ప్రధాన భాగం 70 మిమీని తీసుకుంటుంది మరియు మిగిలిన భాగాన్ని మౌంటు వింగ్ కవర్ చేస్తుంది. బారెల్ Φ5 మిమీ, మరియు స్టడ్‌లోనే Φ9.5 మిమీ హెడ్, 10 మిమీ షాఫ్ట్, 2 మిమీ భుజం మరియు M5 థ్రెడింగ్ ఉన్నాయి - ఫ్రేమ్ ఛానెల్ నట్‌తో నిమగ్నమవ్వడానికి సూటిగా ఉంటుంది.

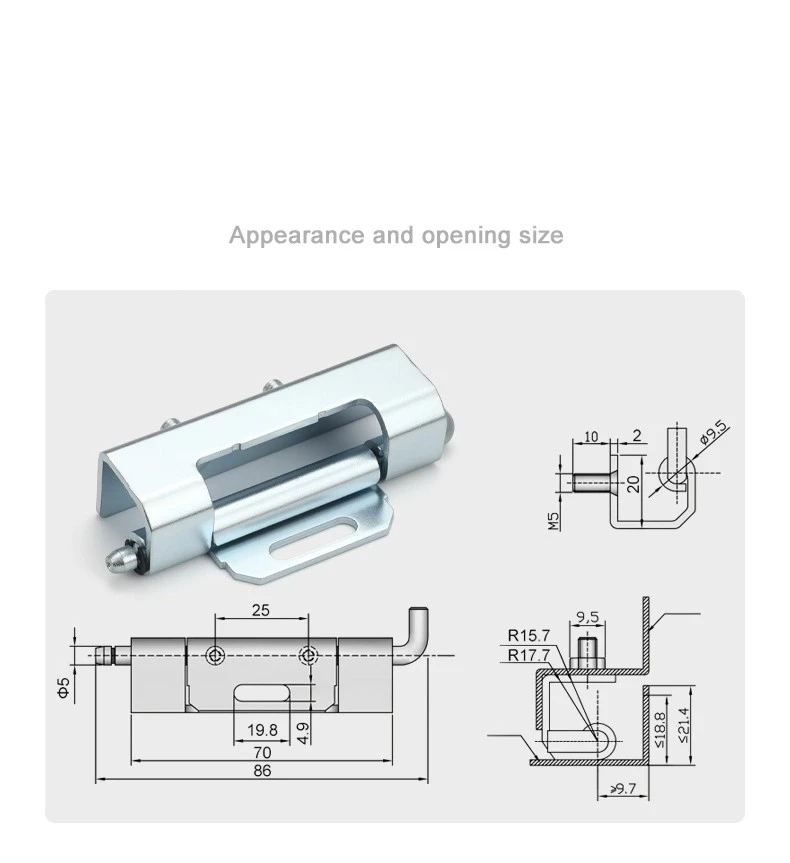

ఫ్రేమ్ అనుకూలత కోసం, Ccealed Hinge with Studs అనేది R15.7 నుండి R17.7 mm లోపలి వ్యాసార్థం, ≤18.8 mm డోర్ ప్యానెల్ క్లియరెన్స్ డెప్త్, ≤21.4 mm లాటరల్ రీచ్ మరియు >9.7 mm ఫ్రేమ్ ఓపెనింగ్‌తో ఛానెల్‌ల కోసం రూపొందించబడింది. కీలు బాడీ 22.6 మిమీ వెడల్పు మరియు మౌంటు వింగ్ 25 మిమీ వెడల్పుతో ఉంటుంది - డోర్ ముఖం దాటి బయటకు రాకుండా ఫ్రేమ్ లోపల శుభ్రంగా కూర్చునేంత కాంపాక్ట్.

సంస్థాపన మరియు మౌంటు

స్టుడ్స్‌తో కన్సీల్డ్ కీలు వెల్డింగ్ మరియు నట్ మౌంటు కలయికతో వెళుతుంది. ఫాబ్రికేషన్ సమయంలో మౌంటు వింగ్ డోర్ ప్యానెల్‌కు వెల్డింగ్ చేయబడుతుంది మరియు స్టడ్ ఎండ్ చేర్చబడిన M5 స్క్రూలను ఉపయోగించి ఫ్రేమ్ ఛానెల్‌ని నిమగ్నం చేస్తుంది. రెక్కపై ఉన్న 19.8 మిమీ స్లాట్ అన్నింటినీ బిగించే ముందు కీలు స్థానాన్ని మార్చడానికి మీకు కొంత స్థలాన్ని ఇస్తుంది, ఇది అసెంబ్లీ సమయంలో డోర్ ఎలైన్‌మెంట్ చాలా తక్కువగా ఉంటుంది.

అన్నింటినీ పరిష్కరించిన తర్వాత, స్టుడ్స్‌తో ఉన్న కన్సీల్డ్ కీలు అవసరమైనప్పుడు డోర్‌ని బయటకు రావడానికి అనుమతిస్తుంది - ఫ్రేమ్ ఛానెల్ నుండి స్టడ్‌ను విడదీయండి మరియు డోర్ ఉచితంగా లిఫ్ట్ అవుతుంది. వెల్డెడ్ వింగ్ డోర్ ప్యానెల్‌పై శాశ్వతంగా ఉంటుంది, కాబట్టి డోర్ ఆఫ్ చేయడం వల్ల కీలు మౌంటుపై ఎలాంటి ప్రభావం ఉండదు. వైరింగ్ పరుగులు లేదా అంతర్గత యాక్సెస్ కోసం డోర్ తీసివేయాల్సిన క్యాబినెట్‌ల కోసం ఇది సులభ లక్షణం.

అప్లికేషన్ దృశ్యాలు

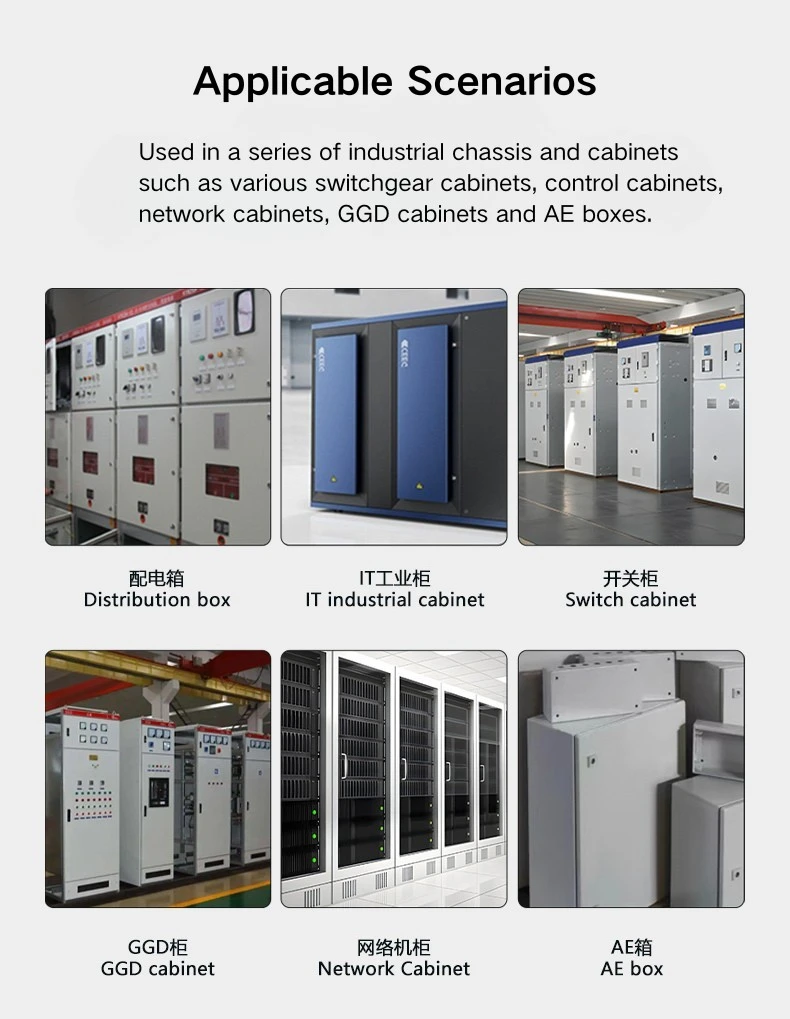

డిస్ట్రిబ్యూషన్ ప్యానెల్ డోర్లు, స్విచ్ గేర్ ఎన్‌క్లోజర్‌లు, నెట్‌వర్క్ క్యాబినెట్ డోర్లు మరియు ఇండస్ట్రియల్ ఎక్విప్‌మెంట్ క్యాబినెట్‌లలో బయటి శుభ్రంగా ఉంచడం వంటి వాటిపై స్టుడ్స్‌తో కన్సీల్డ్ హింజ్ చాలా తరచుగా కనిపిస్తుంది. ఫ్రేమ్ లోపల కీలు కూర్చున్నందున, తలుపు మూసివేసినప్పుడు బయట ఏమీ కనిపించదు - పొడుచుకు వచ్చిన బారెల్ లేదు, బహిర్గతమైన రెక్క లేదు.

వర్క్‌షాప్‌లో అసెంబుల్ చేసి సైట్‌కి షిప్పింగ్ చేయబడే క్యాబినెట్‌ల కోసం స్టడ్స్‌తో కన్సీల్డ్ హింజ్ యొక్క వేరు చేయగలిగిన వైపు కూడా ఉపయోగపడుతుంది - క్యాబినెట్ స్థానంలో ఉన్న తర్వాత రవాణా కోసం తలుపు తీసివేసి తిరిగి వెళ్లవచ్చు. గాల్వనైజ్డ్ కార్బన్ స్టీల్ ఫినిషింగ్ స్టాండర్డ్ ఇండోర్ ఇండస్ట్రియల్ ఎన్విరాన్‌మెంట్‌లకు ఉత్తమంగా ఉంటుంది మరియు 86 mm వద్ద కీలు మీరు సాధారణంగా పంపిణీ మరియు స్విచ్ గేర్ ఎన్‌క్లోజర్‌లలో కనుగొనే ఫ్రేమ్ ఛానెల్ కొలతలకు సరిపోతుంది.

తరచుగా అడిగే ప్రశ్నలు

Q1: CL060 కీలు మొత్తం పరిమాణం ఎంత?

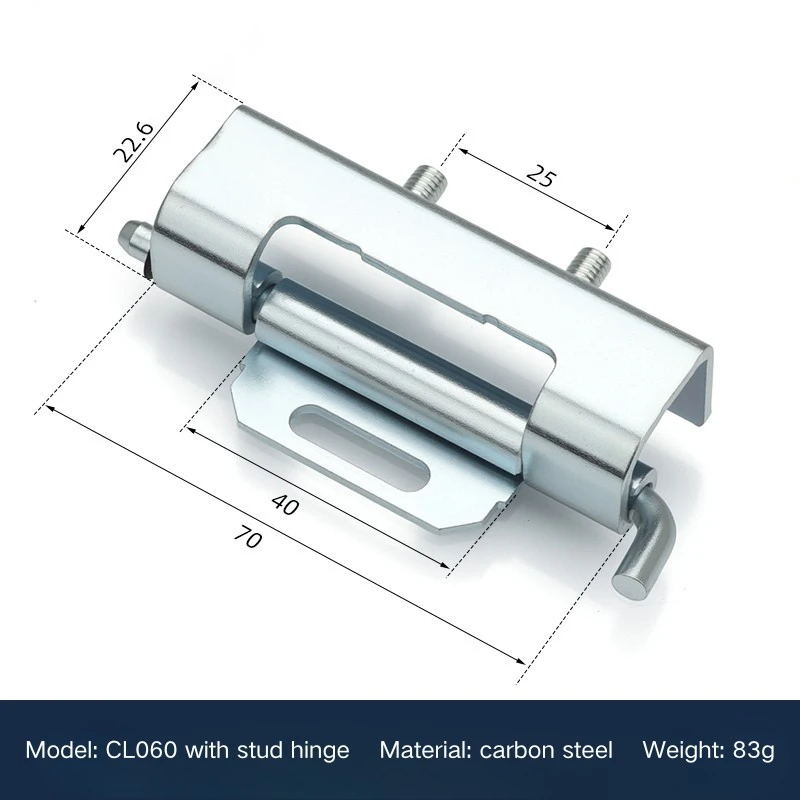

CL060 దాచిన కీలు మొత్తం పొడవు 86 mm, కీలు శరీర పొడవు 70 mm మరియు బారెల్ వ్యాసం Φ5 mm. మౌంటు వింగ్ 25 mm వెడల్పు మరియు కీలు శరీరం 22.6 mm వెడల్పు. మొత్తం బరువు 83 గ్రా.

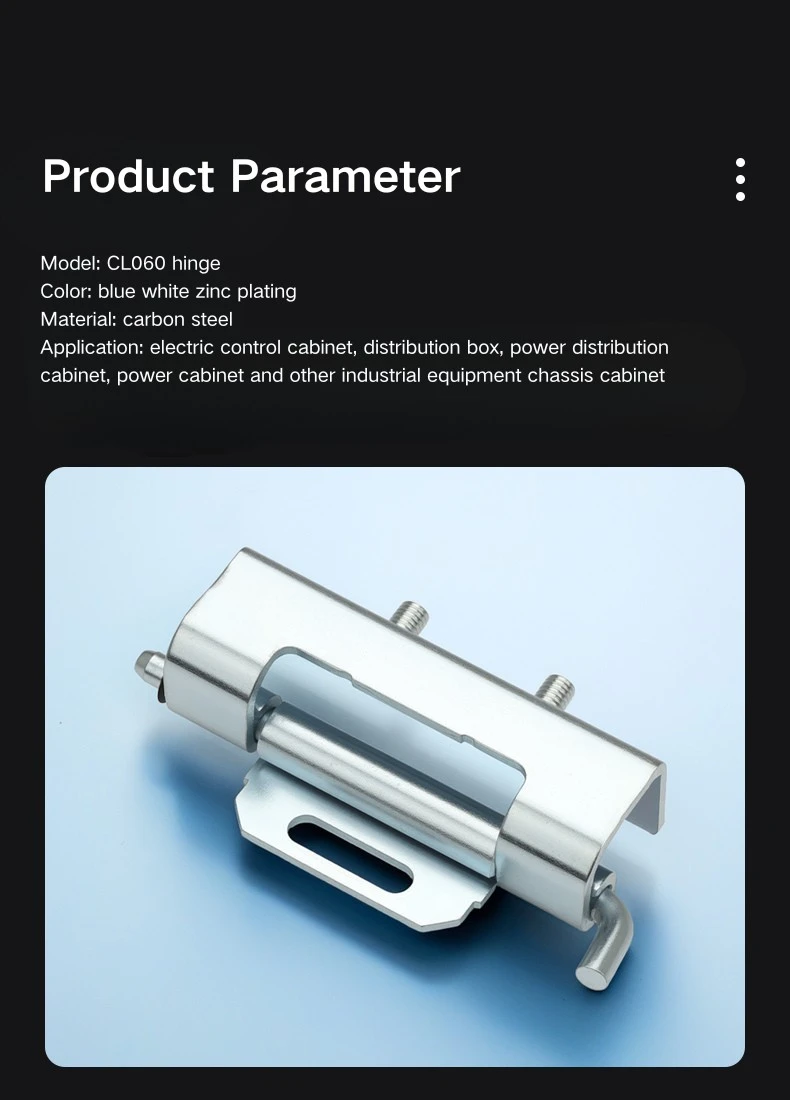

Q2: CL060 ఏ పదార్థంతో తయారు చేయబడింది?

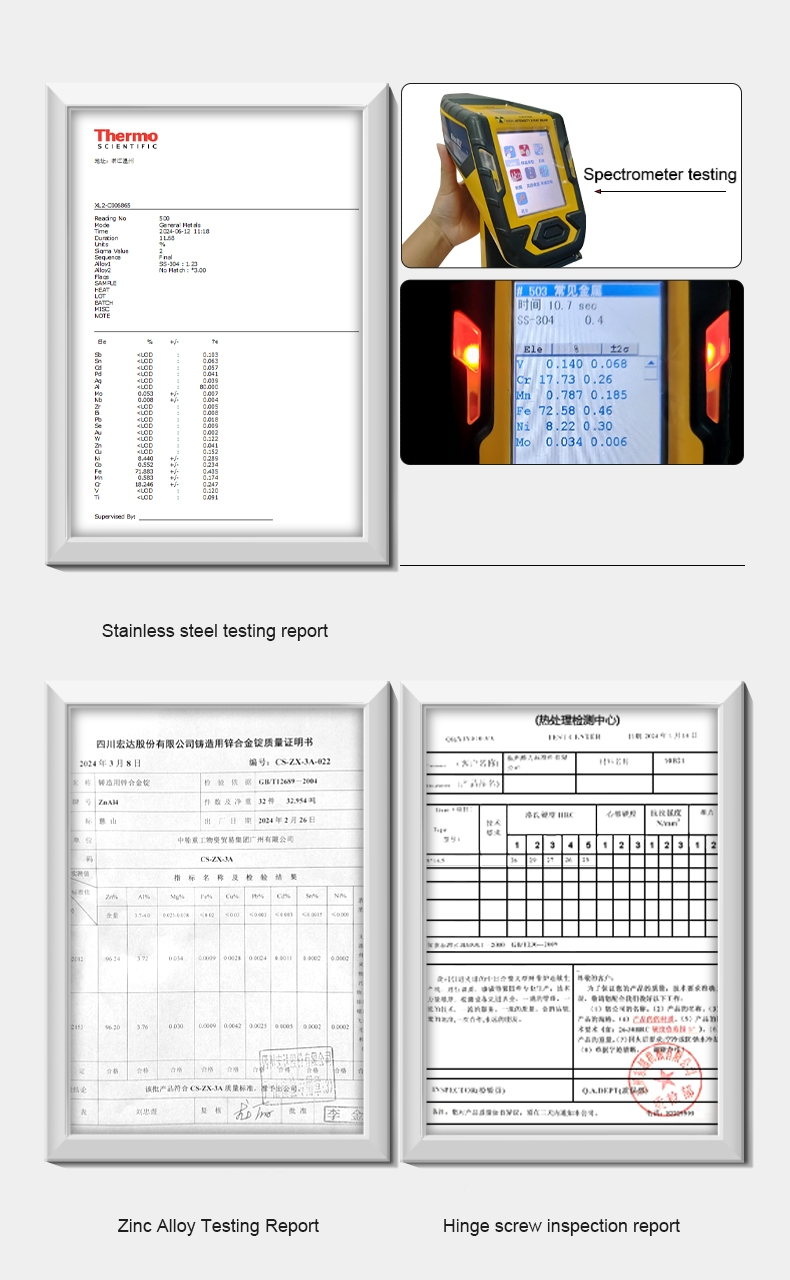

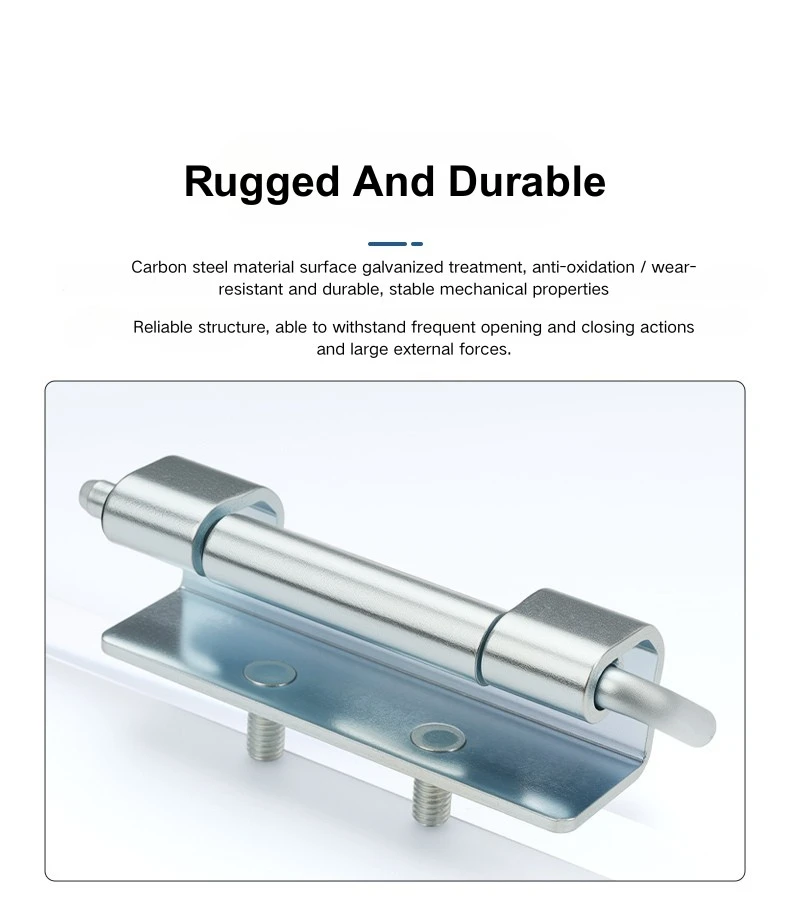

CL060 కార్బన్ స్టీల్‌తో గాల్వనైజ్డ్ ఫినిషింగ్‌తో తయారు చేయబడింది. ఇది ప్రస్తుతం ఒక స్పెసిఫికేషన్‌లో మాత్రమే అందుబాటులో ఉంది.

Q3: CL060 ఎలా ఇన్‌స్టాల్ చేయబడింది?

CL060 వెల్డింగ్ మరియు నట్ మౌంటు కలయికను ఉపయోగిస్తుంది. మౌంటు వింగ్ డోర్ ప్యానెల్‌కు వెల్డింగ్ చేయబడింది మరియు స్టడ్ చేర్చబడిన M5 స్క్రూలను ఉపయోగించి ఫ్రేమ్ ఛానెల్‌ని నిమగ్నం చేస్తుంది. స్లాట్డ్ మౌంటు రంధ్రం తుది ఫిక్సింగ్‌కు ముందు స్థాన సర్దుబాటును అనుమతిస్తుంది.

Q4: స్టడ్ కొలతలు ఏమిటి?

స్టడ్ Φ9.5 మిమీ తల వ్యాసం, 10 మిమీ షాఫ్ట్ పొడవు, 2 మిమీ భుజం మరియు థ్రెడ్ M5 కలిగి ఉంటుంది. ఇది >9.7 మిమీ ఓపెనింగ్‌తో ఫ్రేమ్ ఛానెల్‌ని నిమగ్నం చేస్తుంది.

Q5: CL060 ఏ ఫ్రేమ్ ఛానెల్ కొలతలు సరిపోతాయి?

CL060 దాచిన కీలు R15.7 నుండి R17.7 mm లోపలి వ్యాసార్థంతో ఫ్రేమ్ ఛానెల్‌లో సరిపోతుంది. డోర్ ప్యానెల్ డెప్త్ క్లియరెన్స్ ≤18.8 మిమీ మరియు మొత్తం పార్శ్వ రీచ్ ≤21.4 మిమీ.

Q6: CL060 ఏ ఎన్‌క్లోజర్ రకాలకు అనుకూలంగా ఉంటుంది?

CL060 అనేది డిస్ట్రిబ్యూషన్ ప్యానెల్ డోర్లు, స్విచ్ గేర్ ఎన్‌క్లోజర్‌లు, ఇండస్ట్రియల్ నెట్‌వర్క్ క్యాబినెట్‌లు మరియు మెకానికల్ ఎక్విప్‌మెంట్ క్యాబినెట్ డోర్‌లపై ఉపయోగించబడుతుంది - ఎక్కడైనా ఉపరితలంపై అమర్చబడిన ఎంపిక కంటే దాచిన, వేరు చేయగలిగిన కీలు ప్రాధాన్యత ఇవ్వబడుతుంది.
