90 డిగ్రీ బెండ్ క్యాబినెట్ కీలు

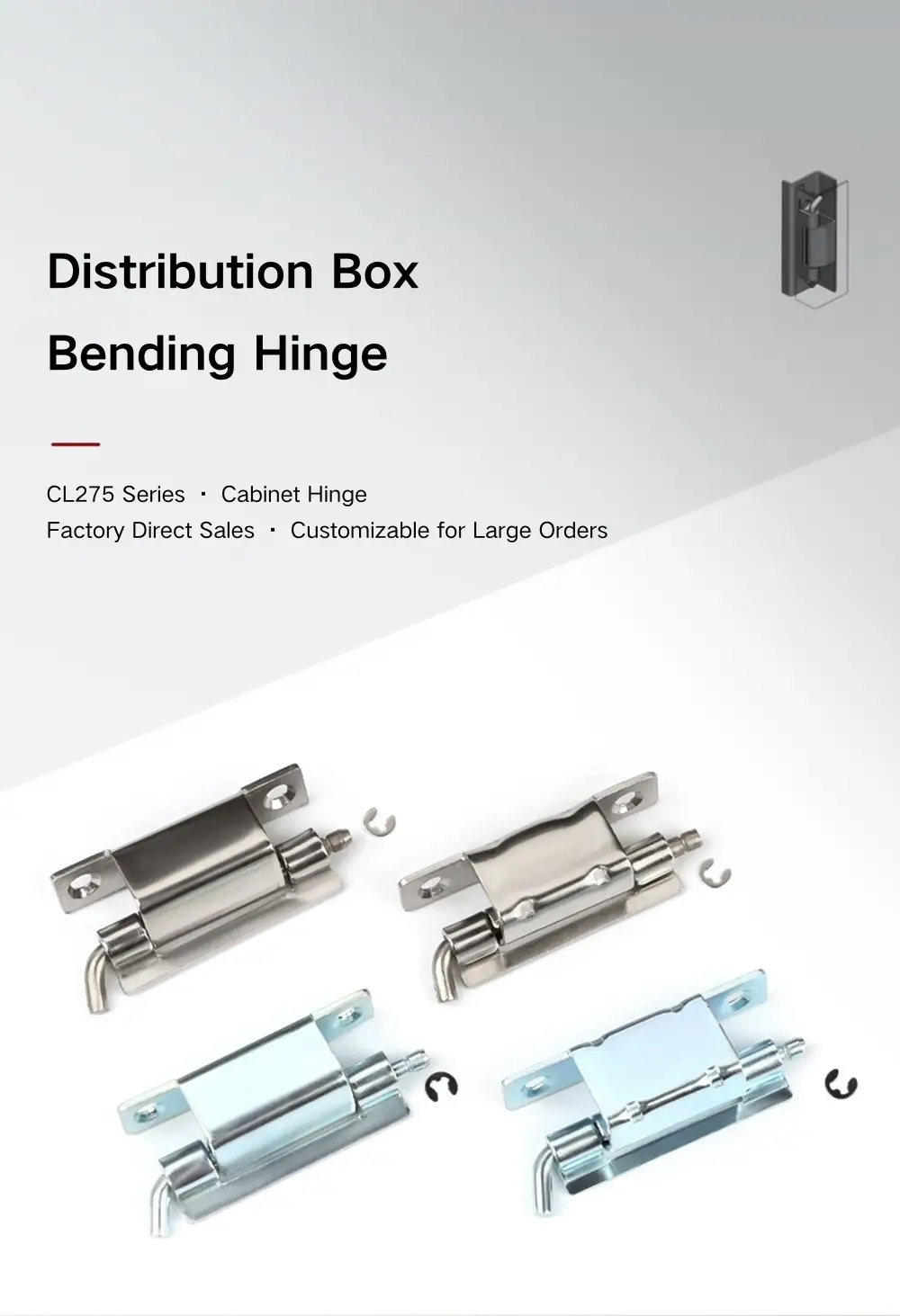

యిటై లాక్ నుండి కన్సీల్డ్ ఎన్‌క్లోజర్ హింగ్‌లను సోర్సింగ్ చేసే కొనుగోలుదారుల కోసం, 90 డిగ్రీ బెండ్ క్యాబినెట్ హింజ్ CL275 సిరీస్ దాని మూడు మోడళ్లలో రెండు ప్రారంభ కోణాలను కవర్ చేస్తుంది — CL275-1లో 120°, మరియు CL275-2 మరియు CL275-3 రెండింటిలోనూ 90°. CL275-2 మరియు CL275-3 ఒకే క్షితిజ సమాంతర పాదముద్రను పంచుకుంటాయి కానీ వాటి పార్శ్వ పరిమాణాలలో విభిన్నంగా ఉంటాయి, కాబట్టి వాటి మధ్య ఎంపిక నిర్దిష్ట డోర్ ప్యానెల్ మరియు మీ ఎన్‌క్లోజర్ యొక్క ఫ్రేమ్ జ్యామితికి వస్తుంది. ముగ్గురూ పిన్ నిలుపుదల కోసం Φ4 ఓపెన్ రిటైనింగ్ రింగ్‌తో Φ5 mm బారెల్‌ను ఉపయోగిస్తారు.

మోడల్ ఎంపికలు మరియు కొలతలు

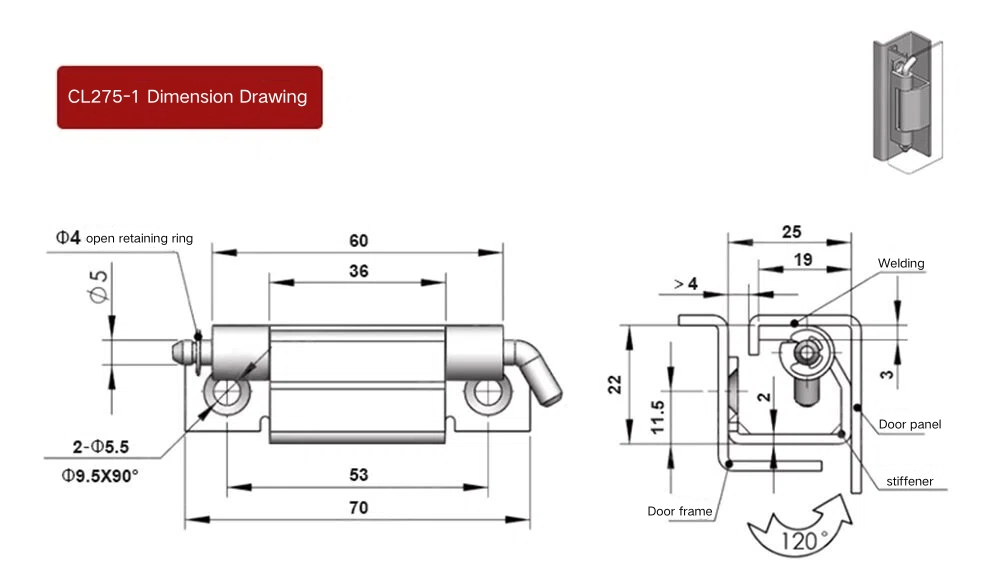

90 డిగ్రీ బెండ్ క్యాబినెట్ హింజ్ CL275-1 అనేది అతిపెద్ద మోడల్, మొత్తం పొడవు 70 mm మరియు కీలు శరీరం 60 mm. మౌంటు రెక్కల మధ్య అంతర్గత span 53 mm, బారెల్ వ్యాసం Φ5 mm, మరియు రెండు మౌంటు రంధ్రాలు Φ9.5×90° కౌంటర్‌సింక్‌తో Φ5.5 mm. CL275-1 120°కి తెరుచుకుంటుంది, ఇది విస్తృత డోర్ స్వింగ్ అవసరమయ్యే సరైన ఎంపికగా మారుతుంది.

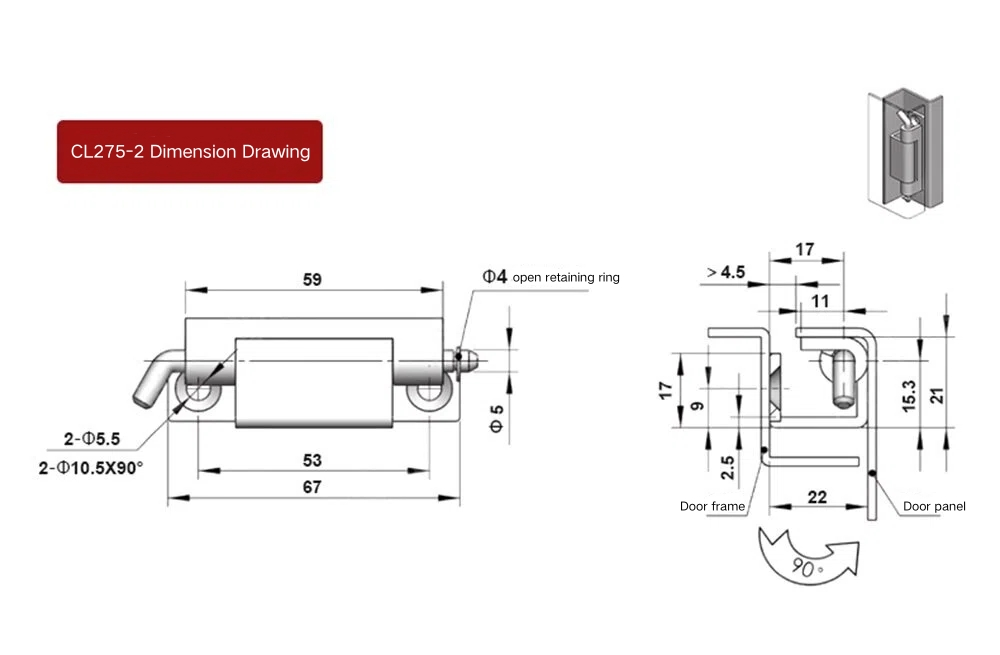

CL275-2 మరియు CL275-3 రెండూ 90°కి తెరుచుకుంటాయి మరియు 53 మిమీ అంతర్గత స్పేన్ మరియు Φ5 మిమీ బారెల్‌ను పంచుకుంటాయి, అయితే వాటి మొత్తం కొలతలు మరియు రంధ్ర కాన్ఫిగరేషన్‌లలో తేడా ఉంటుంది. CL275-2 59 mm బాడీతో మొత్తం 67 mm పొడవును కలిగి ఉంది మరియు రెండు Φ10.5×90° కౌంటర్‌సింక్ రంధ్రాలతో పాటు రెండు Φ5.5 mm రంధ్రాలను ఉపయోగిస్తుంది. CL275-3 60 mm బాడీని కలిగి ఉంది మరియు రెండు Φ5.2 mm మౌంటు రంధ్రాలతో మొత్తం పొడవు 67 mm. CL275-3 యొక్క పార్శ్వ ప్రొఫైల్ కూడా CL275-2 నుండి భిన్నంగా ఉంటుంది, డోర్ ఫ్రేమ్ ఎంగేజ్‌మెంట్ డెప్త్ 19.3 mm మరియు మొత్తం పార్శ్వ ఎత్తు 20.2 mm - 90 డిగ్రీ బెండ్ క్యాబినెట్ హింజ్‌ను నిర్దిష్ట ఫ్రేమ్ ఛానెల్‌లో అమర్చేటప్పుడు ముఖ్యమైన వివరాలు.

నిర్మాణం మరియు సంస్థాపన

90 డిగ్రీ బెండ్ క్యాబినెట్ కీలు యొక్క మూడు నమూనాలు వెల్డింగ్ ద్వారా వ్యవస్థాపించబడ్డాయి. బెంట్ వింగ్ డిజైన్ అంటే డోర్ ఫ్రేమ్ ఛానల్ లోపలి వైపున ఉన్న కీలు సీట్లకు ఒక వైపు మరియు డోర్ ప్యానెల్‌కు వ్యతిరేకంగా మరొకటి, క్యాబినెట్ ముఖం మీద కాకుండా ఫ్రేమ్ ప్రొఫైల్‌లో కూర్చున్న కీలు బారెల్. ఈ రహస్య స్థానం CL275ని ప్రామాణిక ఉపరితల-మౌంటెడ్ కీలు నుండి వేరు చేస్తుంది.

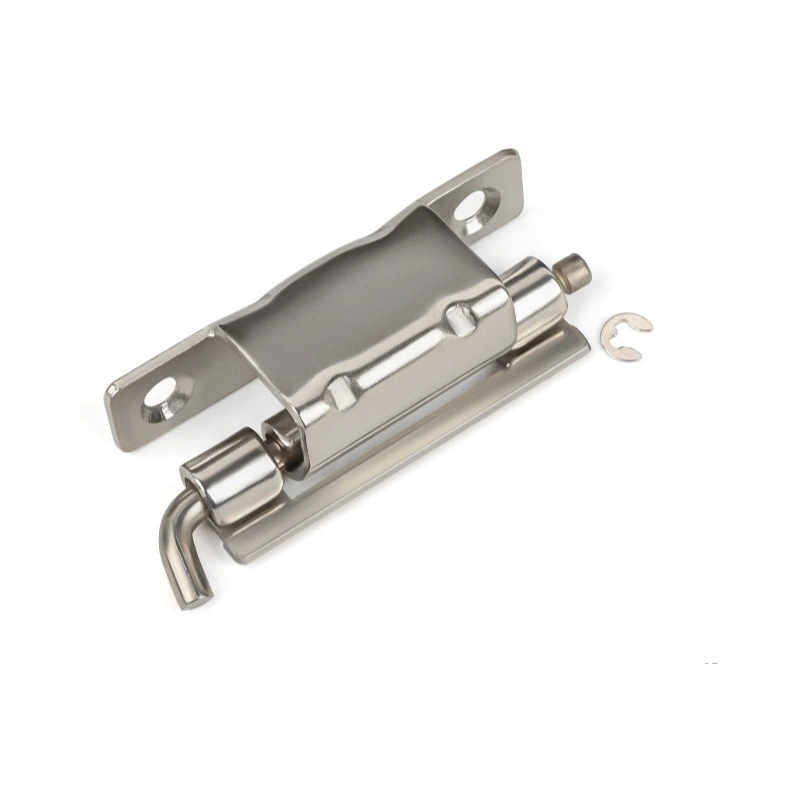

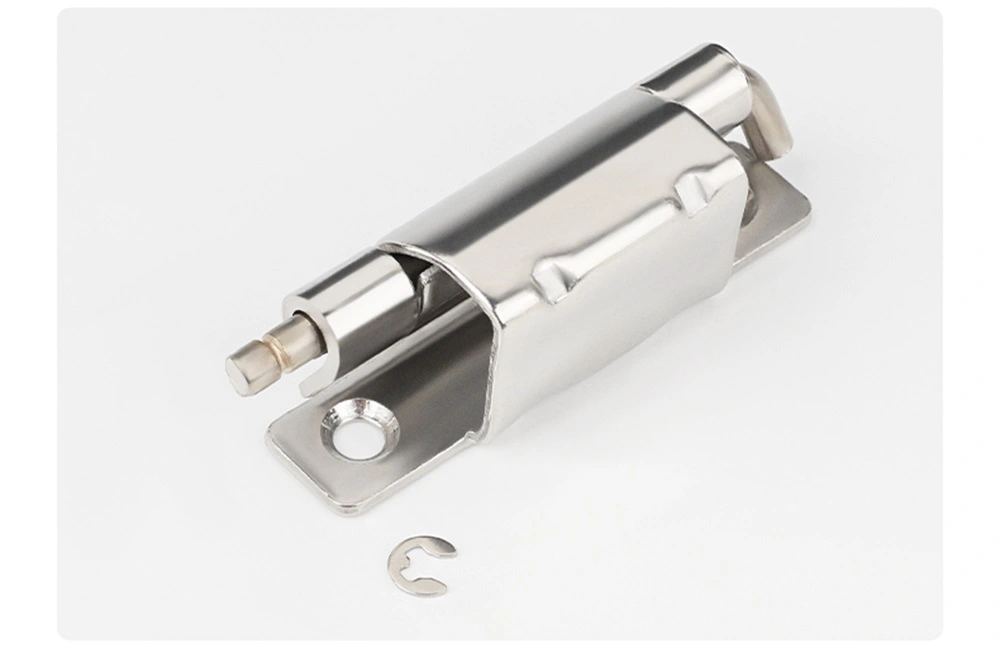

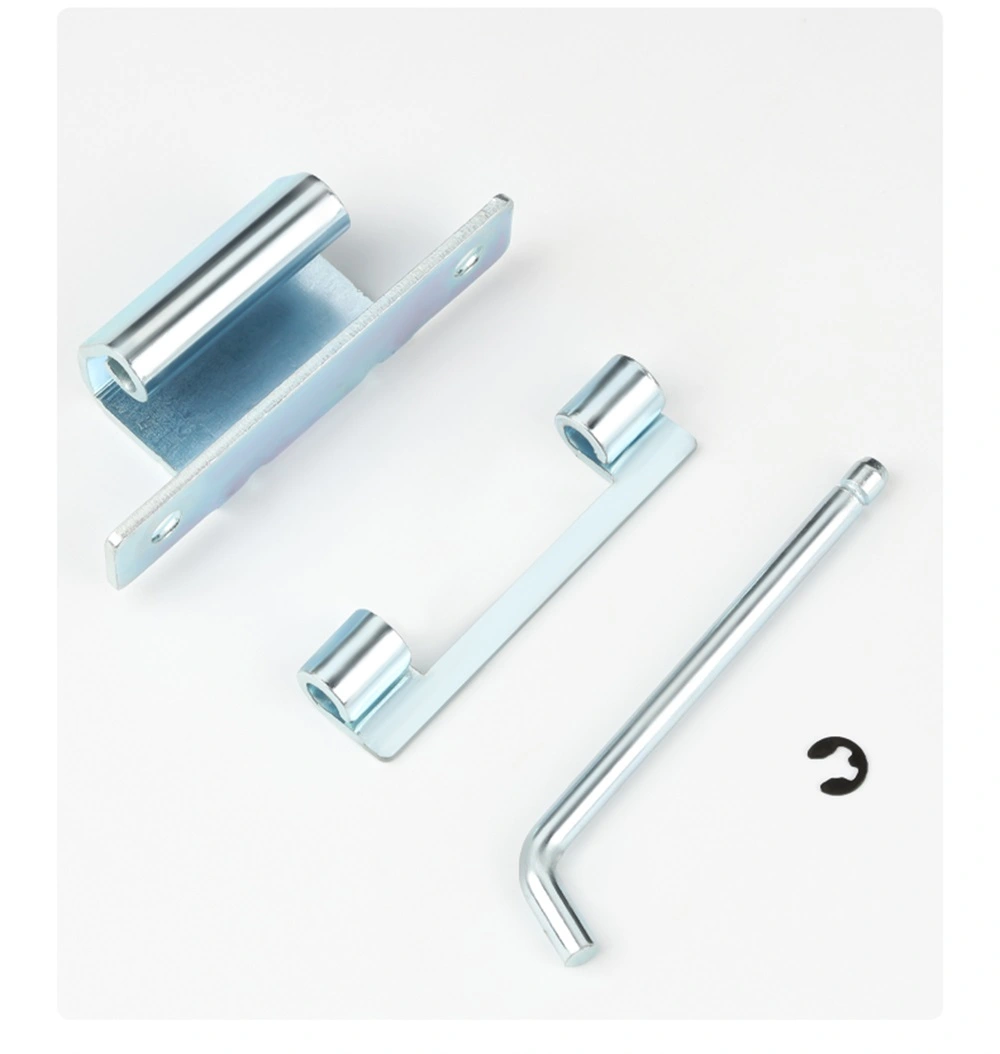

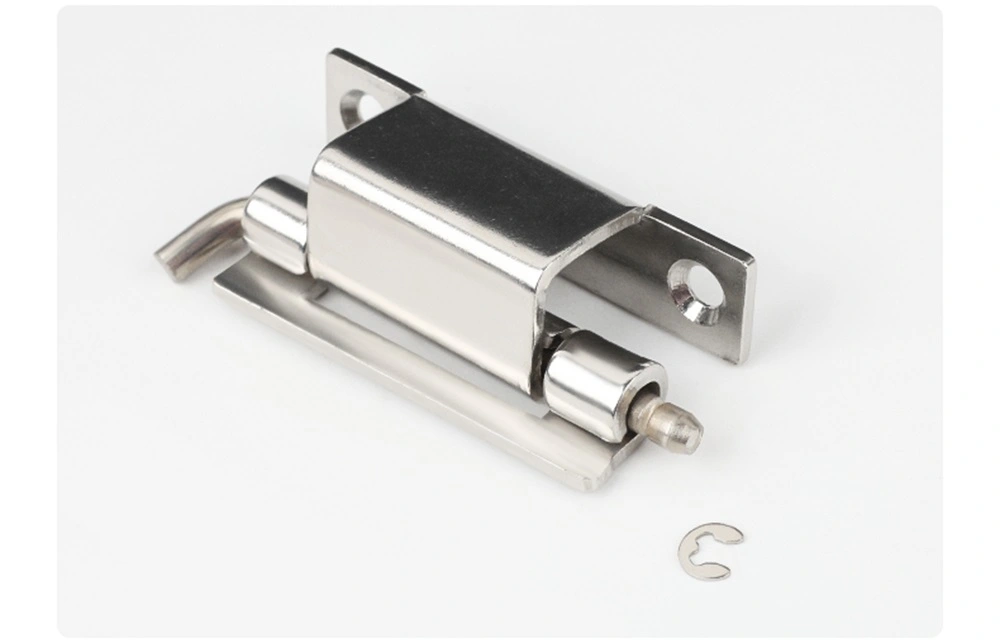

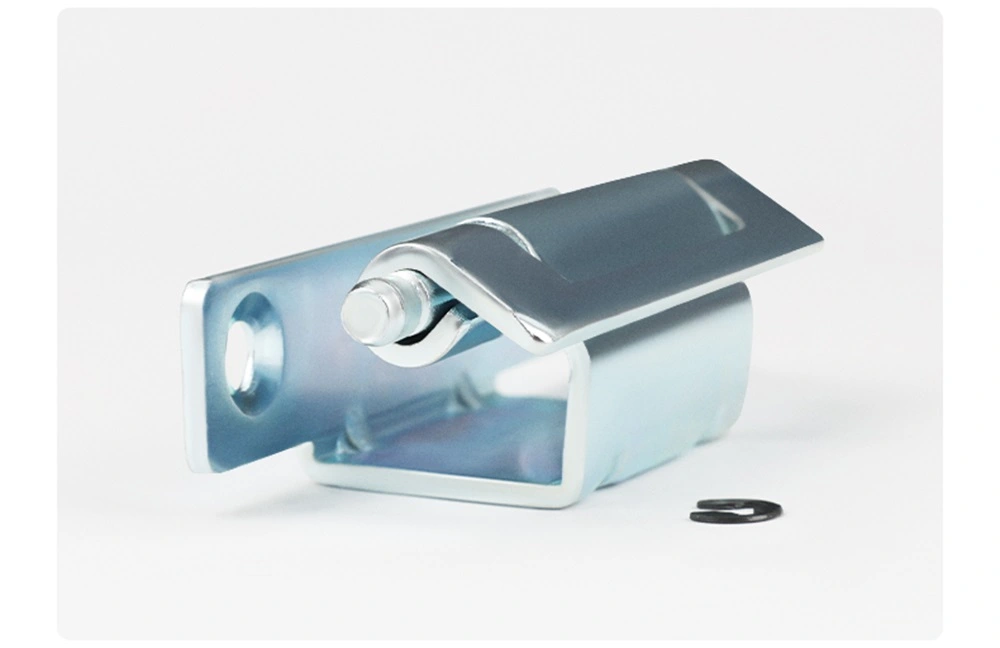

90 డిగ్రీ బెండ్ క్యాబినెట్ కీలు ఆపరేషన్ సమయంలో పిన్‌ను ఉంచడానికి మూడు మోడళ్లలో Φ4 ఓపెన్ రిటైనింగ్ రింగ్‌ని ఉపయోగిస్తుంది. రిటైనింగ్ రింగ్‌ని విడదీసి, పిన్‌ని లాగడం ద్వారా డోర్ లీఫ్‌ని తీసివేయవచ్చు - టూల్స్ అవసరం లేదు - ఇది అంతర్గత యాక్సెస్ లేదా నిర్వహణ కోసం అప్పుడప్పుడు తలుపు తీసివేసే క్యాబినెట్‌లకు ఉపయోగపడుతుంది. వెల్డెడ్ ఇన్‌స్టాలేషన్ స్థిరమైన వింగ్‌ను ఫ్రేమ్‌కు శాశ్వతంగా ఎంకరేజ్ చేస్తుంది, కాబట్టి పునరావృతమయ్యే తలుపు తొలగింపు మౌంటుపై ప్రభావం చూపదు.

మెటీరియల్ మరియు ఉపరితల చికిత్స

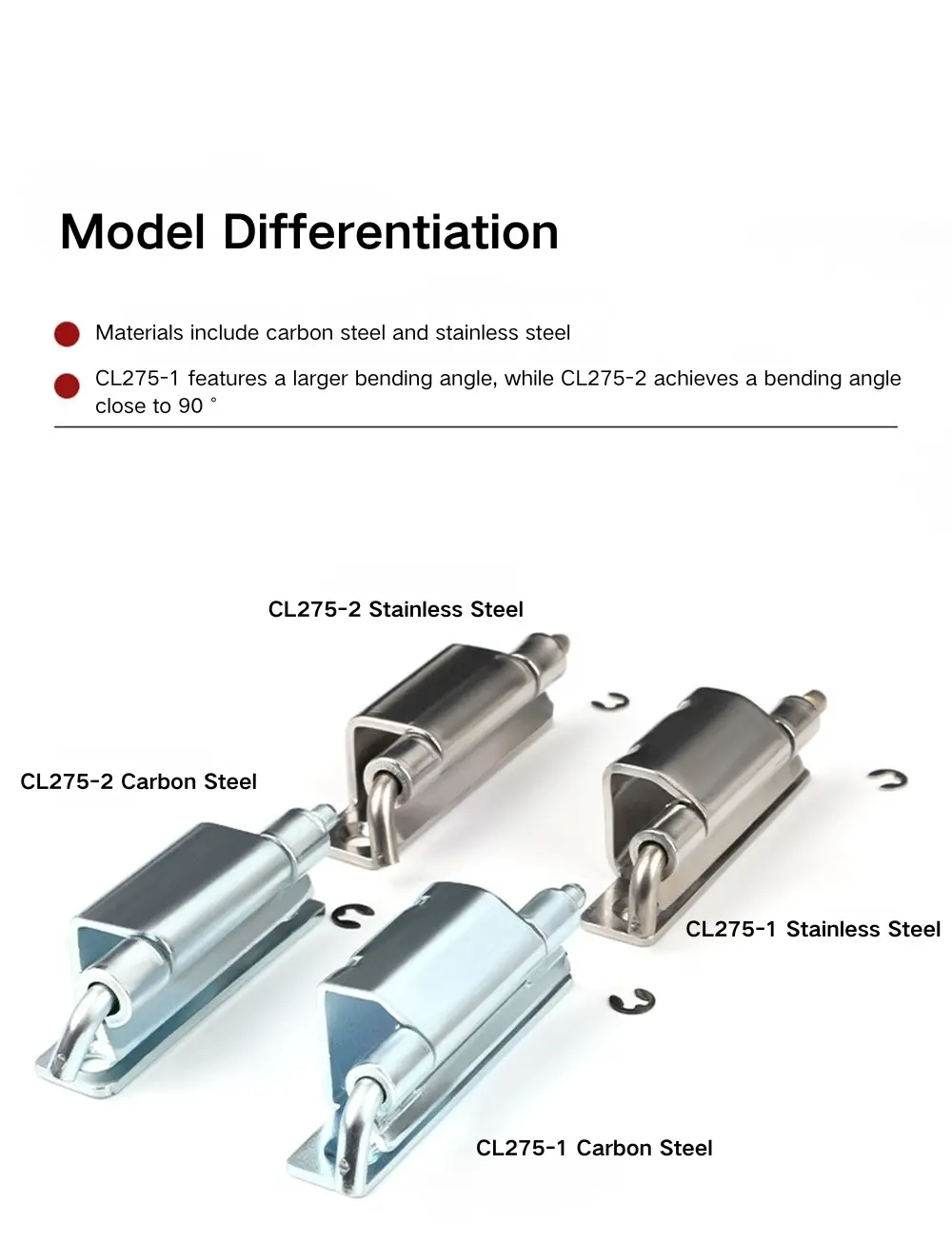

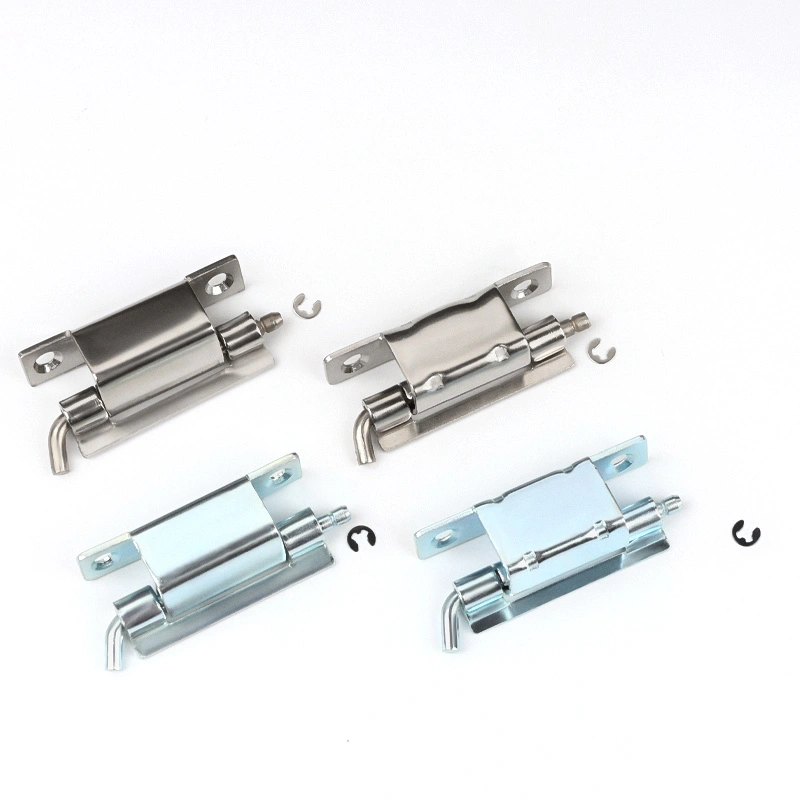

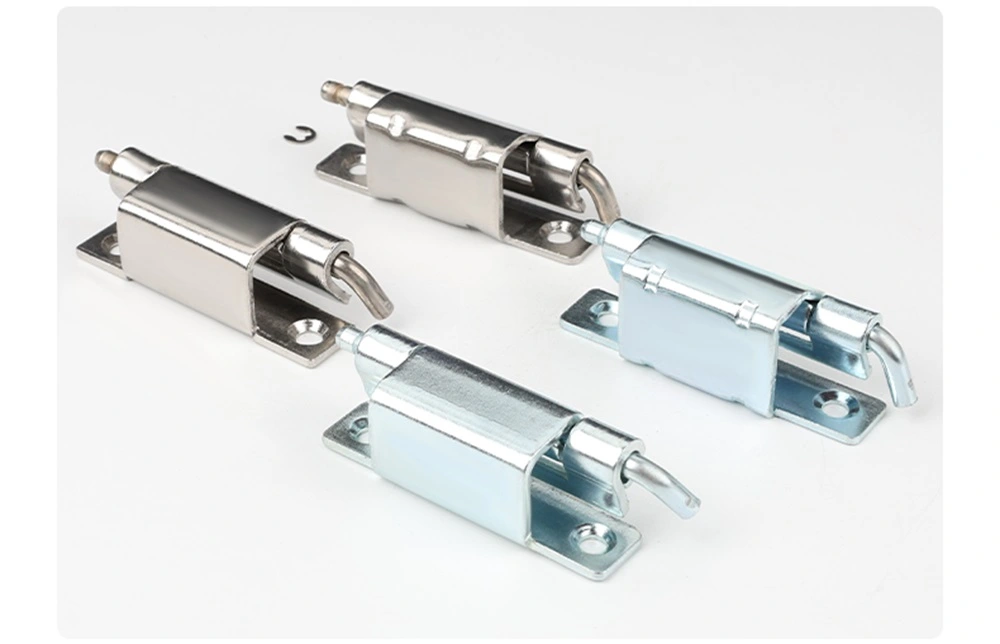

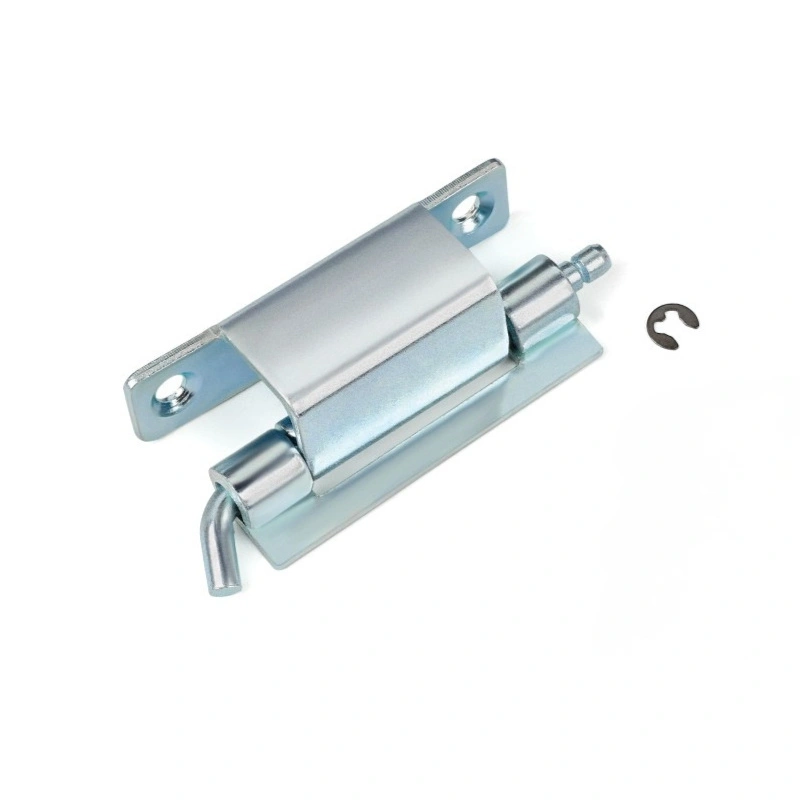

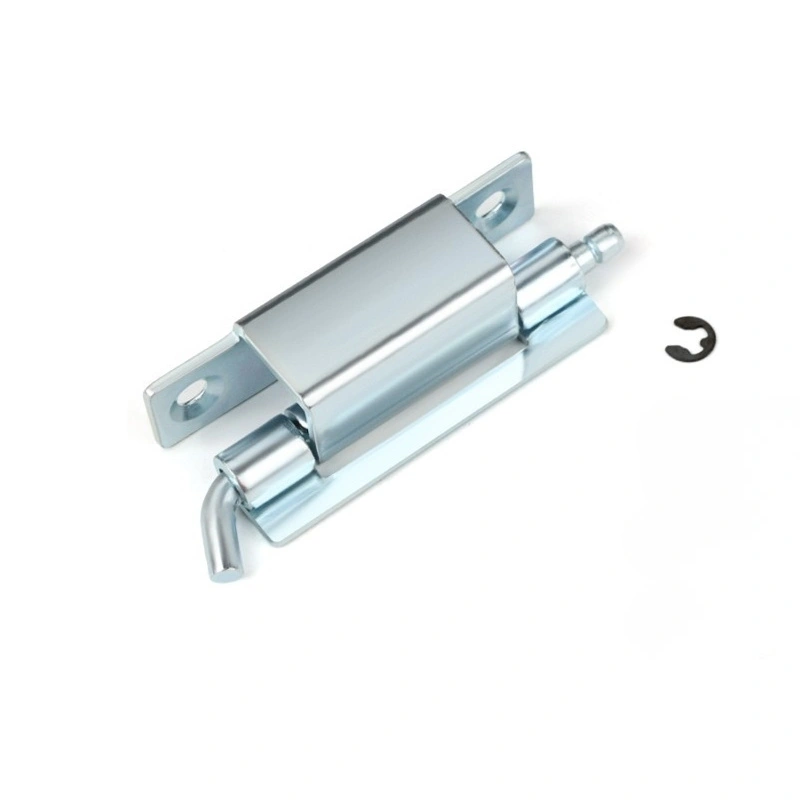

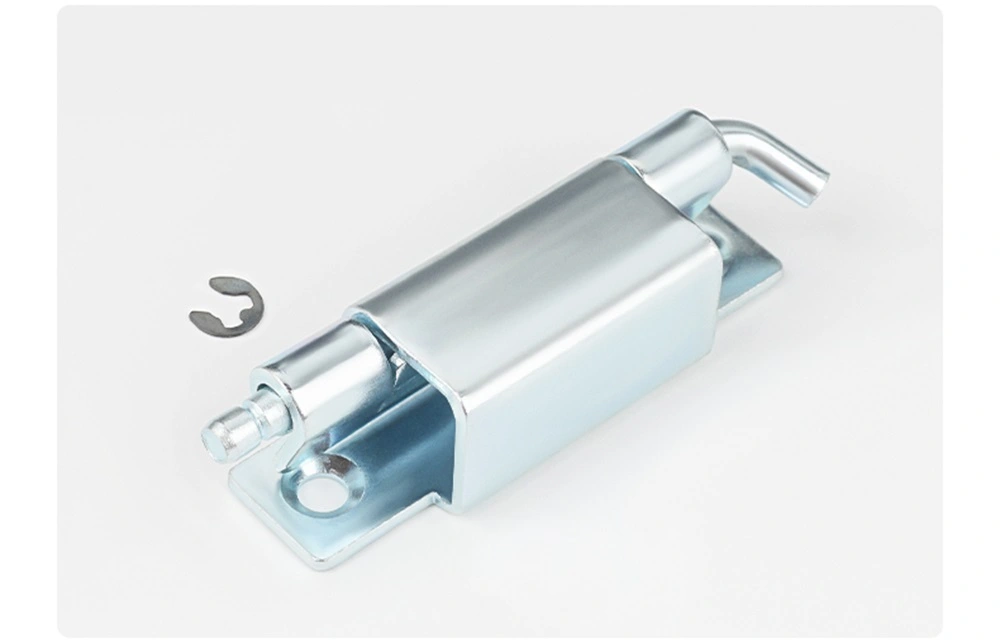

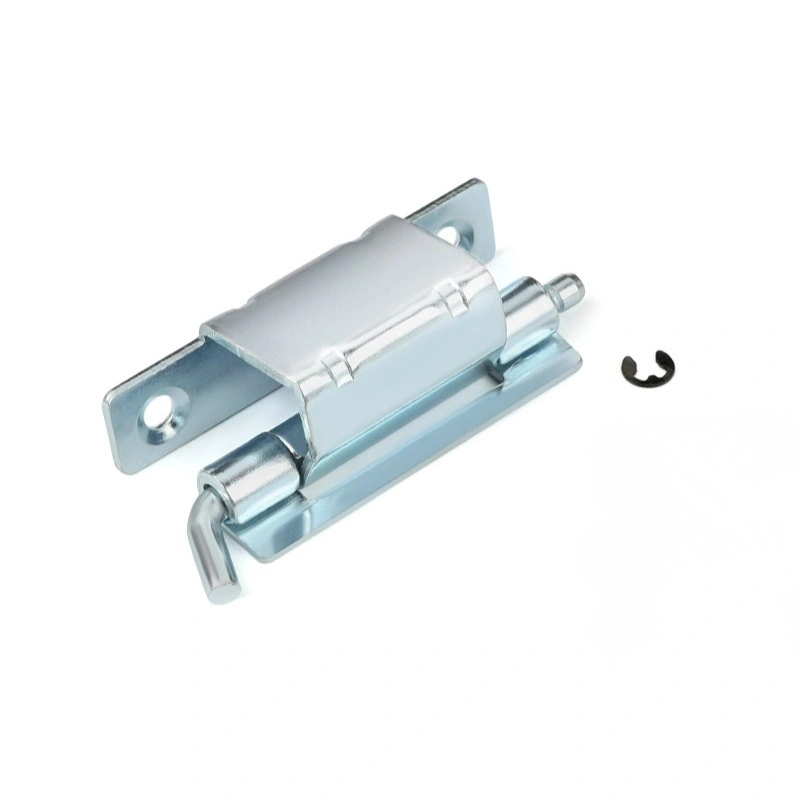

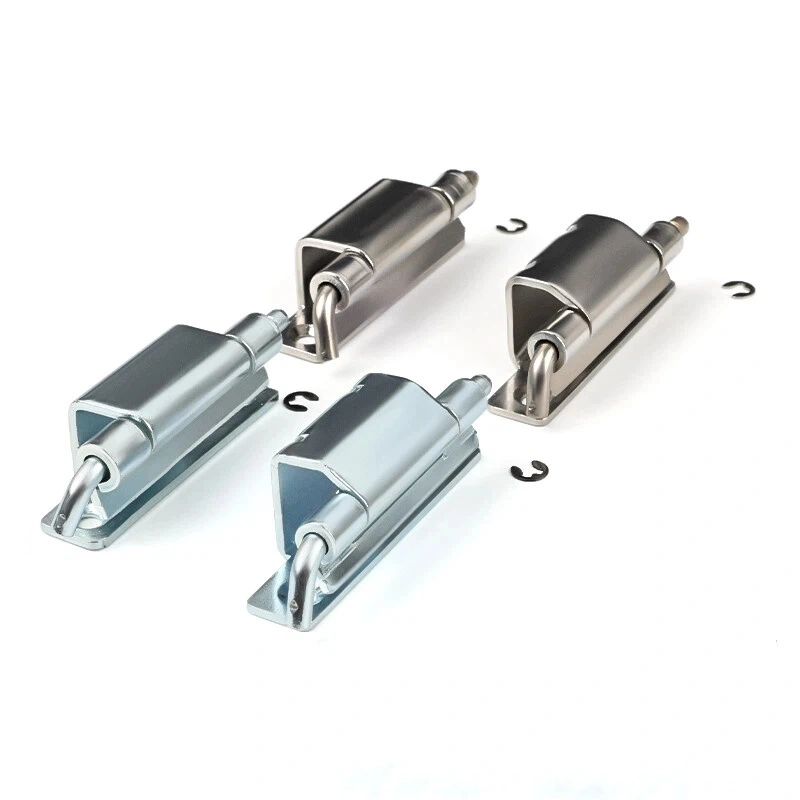

90 డిగ్రీ బెండ్ క్యాబినెట్ హింజ్ గాల్వనైజ్డ్ కార్బన్ స్టీల్ మరియు 304 స్టెయిన్‌లెస్ స్టీల్‌లో అందుబాటులో ఉంది. కార్బన్ స్టీల్ వెర్షన్ జింక్ ప్లేటింగ్‌ను కలిగి ఉంటుంది, ఇది పొడి లేదా వాతావరణ-నియంత్రిత పరిసరాలలో ఇండోర్ ఎన్‌క్లోజర్‌లకు తగిన తుప్పు రక్షణను అందిస్తుంది. చాలా ఎలక్ట్రికల్ క్యాబినెట్ మరియు డిస్ట్రిబ్యూషన్ బాక్స్ అప్లికేషన్‌ల కోసం ఇది ప్రామాణిక ఎంపిక, ఇక్కడ ఇన్‌స్టాలేషన్ ఇంట్లో ఉంటుంది మరియు తేమ ఒక కారకం కాదు.

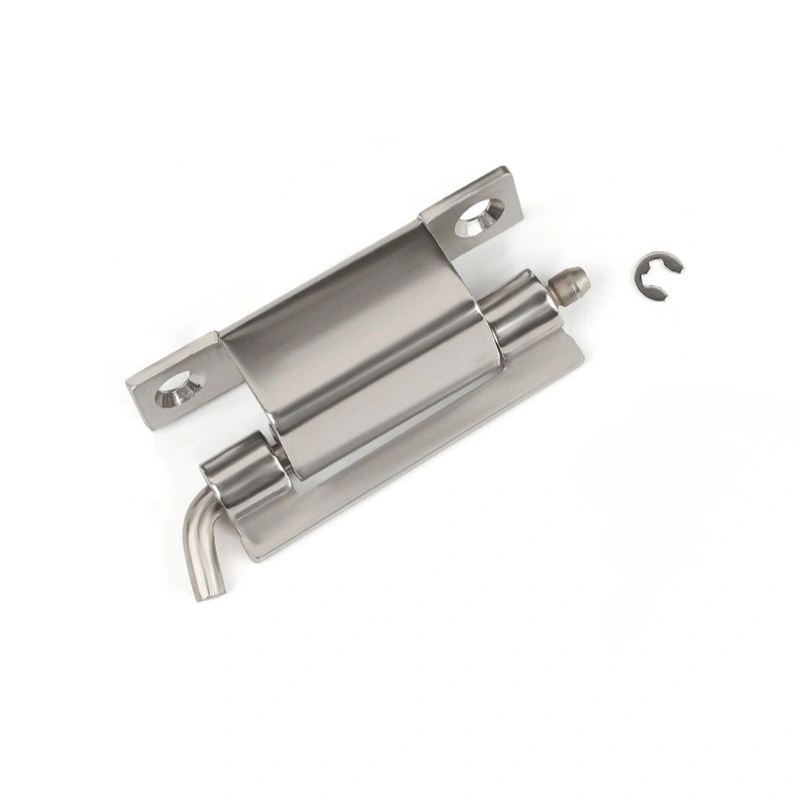

304 స్టెయిన్‌లెస్ స్టీల్ 90 డిగ్రీ బెండ్ క్యాబినెట్ కీలు తేమ, బహిరంగ పరిస్థితులు లేదా అధిక తేమతో కూడిన వాతావరణాలకు గురైనప్పుడు ఉత్తమ ఎంపిక. క్యాబినెట్ బాహ్య ముగింపును పరిగణనలోకి తీసుకున్నప్పుడు స్టెయిన్‌లెస్ స్టీల్ కూడా పేర్కొనబడుతుంది, ఎందుకంటే ఇది సవాలు పరిస్థితులలో గాల్వనైజ్డ్ కార్బన్ స్టీల్ కంటే కాలక్రమేణా దాని రూపాన్ని మెరుగ్గా కలిగి ఉంటుంది. రెండు మెటీరియల్స్ మూడు CL275 మోడళ్లలో అందుబాటులో ఉన్నాయి.

తరచుగా అడిగే ప్రశ్నలు

Q1: CL275 సిరీస్‌లోని మూడు మోడల్‌లు ఏమిటి మరియు అవి ఎలా విభిన్నంగా ఉంటాయి?

CL275 సిరీస్‌లో CL275-1, CL275-2 మరియు CL275-3 ఉన్నాయి. CL275-1 120°కి తెరుచుకుంటుంది మరియు 70 mm మొత్తం పొడవుతో అతిపెద్ద మోడల్. CL275-2 మరియు CL275-3 రెండూ 90°కి తెరవబడి ఒకే సమాంతర పరిమాణాలను పంచుకుంటాయి, కానీ వాటి పార్శ్వ ప్రొఫైల్ మరియు మౌంటు హోల్ కాన్ఫిగరేషన్‌లో విభిన్నంగా ఉంటాయి. మూడు Φ5 mm బారెల్‌తో వెల్డింగ్ చేయబడిన కీలు.

Q2: ప్రతి మోడల్ యొక్క ప్రారంభ కోణం ఏమిటి?

CL275-1 120°కి తెరవబడుతుంది. CL275-2 మరియు CL275-3 రెండూ 90°కి తెరవబడతాయి. ప్రారంభ కోణం కీలు రెక్కల బెండ్ జ్యామితి ద్వారా పరిష్కరించబడింది మరియు సంస్థాపన తర్వాత సర్దుబాటు చేయబడదు.

Q3: CL275 కీలు ఎలా ఇన్‌స్టాల్ చేయబడింది?

మూడు CL275 నమూనాలు వెల్డింగ్ ద్వారా వ్యవస్థాపించబడ్డాయి. బెంట్ వింగ్ తయారీ సమయంలో క్యాబినెట్ ఫ్రేమ్ లేదా డోర్ ప్యానెల్‌కు వెల్డింగ్ చేయబడింది. ఈ సిరీస్‌లో స్క్రూ-మౌంట్ ఎంపిక లేదు.

Q4: కీలు పిన్ ఎలా ఉంచబడుతుంది మరియు తలుపును తీసివేయవచ్చా?

అన్ని CL275 మోడల్‌లు పిన్‌ను ఉంచడానికి Φ4 ఓపెన్ రిటైనింగ్ రింగ్‌ని ఉపయోగిస్తాయి. తలుపును తీసివేయడానికి, రిటైనింగ్ రింగ్‌ను విడదీయండి మరియు పిన్‌ను లాగండి - ఉపకరణాలు అవసరం లేదు. వెల్డెడ్ బేస్ ఫ్రేమ్‌కు స్థిరంగా ఉంటుంది, కాబట్టి కీలు మౌంటును ప్రభావితం చేయకుండా తలుపు తీసివేయబడుతుంది మరియు తిరిగి జోడించబడుతుంది.

Q5: ఏ పదార్థాలు అందుబాటులో ఉన్నాయి?

CL275 బెండ్ క్యాబినెట్ కీలు గాల్వనైజ్డ్ కార్బన్ స్టీల్ మరియు 304 స్టెయిన్‌లెస్ స్టీల్‌తో వస్తుంది. కార్బన్ స్టీల్ సూట్ ఇండోర్, డ్రై ఎన్‌క్లోజర్‌లు; స్టెయిన్‌లెస్ స్టీల్ అనేది బహిరంగ సంస్థాపనలు లేదా సాధారణ తేమను బహిర్గతం చేసే పరిసరాలకు ఉత్తమ ఎంపిక.

Q6: CL275-2 మరియు CL275-3 మధ్య తేడా ఏమిటి?

రెండు మోడల్‌లు ఒకే క్షితిజ సమాంతర కొలతలు మరియు 90° ప్రారంభ కోణాన్ని పంచుకుంటాయి, అయితే వాటి పార్శ్వ ప్రొఫైల్‌లు విభిన్నంగా ఉంటాయి. CL275-3 డోర్ ఫ్రేమ్ ఎంగేజ్‌మెంట్ డెప్త్ 19.3 mm మరియు పార్శ్వ ఎత్తు 20.2 mm, అయితే CL275-2 వేరే ఫ్రేమ్ ఛానల్ జ్యామితికి సరిపోయే విభిన్న పార్శ్వ క్లియరెన్స్‌లను కలిగి ఉంది. మీ నిర్దిష్ట తలుపు ఫ్రేమ్ మరియు ప్యానెల్ కొలతలు ఆధారంగా ఎంచుకోండి.
